Dalam desain mekanik modern, geometri suatu komponen sering kali sama pentingnya dengan material itu sendiri. Meskipun pipa bundar tetap menjadi standar industri untuk pengangkutan fluida, pipa ini mempunyai keterbatasan yang jelas ketika diterapkan pada sistem transmisi struktural atau daya. Insinyur sering kali mengalami masalah dengan selip rotasi pada profil bulat atau beban berlebihan pada profil persegi. Tabung Baja Heksagonal muncul tidak hanya sebagai varian estetika, namun sebagai solusi teknis yang diperhitungkan terhadap ketidakefisienan ini.
Masalah intinya terletak pada keseimbangan transmisi torsi, kekakuan struktural, dan efisiensi perakitan dalam satu komponen. Metode tradisional sering kali memerlukan pemesinan tambahan, seperti alur pasak atau sekrup set, untuk mengamankan poros bundar, sehingga menimbulkan potensi titik kegagalan dan meningkatkan biaya. Profil heksagonal menyelesaikan masalah ini secara alami melalui bentuknya. Analisis ini mengevaluasi keunggulan mekanis, kesesuaian tingkat material—mulai dari paduan standar hingga tabung baja heksagonal paduan nikel —dan strategi pengadaan yang diperlukan untuk mengadopsi profil ini dalam aplikasi berkinerja tinggi.
Transmisi Torsi: Geometri enam sisi menghilangkan kebutuhan akan alur pasak pada poros penggerak, mencegah selip rotasi secara alami.
Efisiensi Struktural: Menawarkan rasio kekuatan terhadap berat yang unggul dibandingkan pipa bundar, meniru struktur sarang lebah alami untuk distribusi beban.
Keserbagunaan Bahan: Tersedia dalam varian baja tahan karat , dan , dupleks yang dilas mulus agar sesuai dengan tekanan lingkungan tertentu.
Logistik & Perakitan: Sisi datar memungkinkan penumpukan lebih mudah, mengurangi jejak penyimpanan, dan menyederhanakan pengamanan selama fabrikasi.
Saat Anda menganalisis sistem dinamis, modus kegagalan utama sering kali bukan putusnya poros itu sendiri, namun kegagalan titik sambungan. Tabung bundar sepenuhnya bergantung pada gesekan atau pengencang invasif untuk menyalurkan daya. Tabung heksagonal mengubah dinamika ini dengan menggunakan fisika dan geometri untuk menciptakan kunci mekanis positif.
Keuntungan paling langsung dari tabung baja berbentuk heksagonal adalah ketidakmampuannya untuk berputar dalam soket yang cocok. Dalam aplikasi transmisi daya, seperti roller konveyor atau poros penggerak pertanian, selip sama dengan kegagalan sistem. Penggunaan tabung bundar biasanya memerlukan penggilingan alur pasak atau pengelasan anjing penggerak, yang keduanya menimbulkan konsentrasi tegangan (titik kelelahan) dan meningkatkan waktu produksi.
Dengan geometri heksagonal, seluruh keliling tabung bertindak sebagai permukaan penggerak. Ini mendistribusikan beban torsi ke enam permukaan daripada memusatkannya pada satu kunci atau sekrup. Anda mendapatkan koneksi yang aman hanya dengan menggeser tabung ke hub hex yang cocok. Kemampuan 'slip-fit' ini secara signifikan mengurangi waktu perakitan dan membuat perawatan di lapangan jauh lebih mudah, karena teknisi tidak memerlukan alat khusus untuk melepaskan pengencang yang macet.
Selain transfer gerak, sifat struktural statis pipa hex menawarkan manfaat yang signifikan. Keenam sudut, masing-masing diatur pada sudut 120 derajat, bertindak sebagai pengaku integral sepanjang tabung. Ketika terkena beban tekan, sudut-sudut ini menahan tekuk lebih efektif dibandingkan dinding halus dari tabung bundar dengan massa serupa.
Hal ini meniru efek “sarang lebah” yang terlihat di alam dan teknik dirgantara. Geometri memaksimalkan volume dan kekakuan tertutup sekaligus meminimalkan massa material yang dibutuhkan. Untuk aplikasi yang memerlukan kekakuan tinggi tanpa beban berat—seperti lengan robot atau boom teleskopik—rasio kekuatan terhadap berat merupakan faktor yang menentukan. Proses cold-drawing yang digunakan untuk membuat bentuk-bentuk ini semakin menekan struktur butiran, sehingga meningkatkan kekuatan luluh melebihi profil canai panas standar.
Sisi datar memberikan kegunaan yang tidak dapat ditandingi oleh tabung bundar. Memasang sensor, sakelar batas, atau nosel pengarah ke permukaan melengkung sangatlah sulit, seringkali memerlukan tanda kurung radius khusus. Dengan pipa heksagonal, Anda memiliki enam bidang datar yang tersedia untuk pengeboran, penyadapan, atau pengelasan. Hal ini menyederhanakan integrasi komponen periferal, memungkinkan desain mesin yang lebih kompak dan presisi.
Untuk menentukan produk yang benar, pembeli harus membedakan antara orientasi geometris dan integritas pembuatan tabung. Pasar umumnya mengkategorikan produk-produk ini berdasarkan tampilan fungsionalnya (bagian dalam vs. luar) dan konstruksi jahitannya.

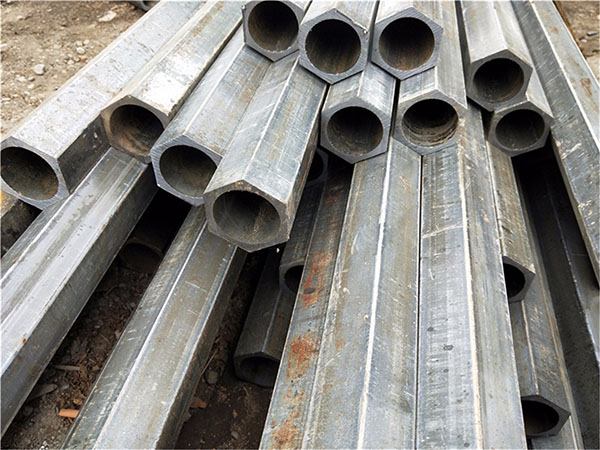

Tabung Heksagonal Luar: Ini adalah bentuk yang paling umum, dimana bagian luarnya berbentuk heksagonal, dan bagian dalamnya mungkin bulat atau heksagonal. Hal ini terutama digunakan untuk kerangka struktural, elemen arsitektur estetika, dan poros penggerak eksternal tempat alat mencengkeram bagian luar.
Tabung Heksagonal Bagian Dalam: Ini sangat penting untuk aplikasi seperti soket. Lubang internal dibentuk menjadi segi enam, sering digunakan untuk perkakas, kunci pas, atau rakitan teleskopik di mana satu tabung harus meluncur ke dalam tabung lainnya dengan pas dan tidak berputar. Presisi sangat penting di sini; jika toleransi internal terlalu longgar, kunci mekanis akan rusak.
Pilihan antara varian mulus dan dilas menentukan peringkat tekanan dan keandalan struktural komponen.
Cocok untuk: Sistem hidraulik bertekanan tinggi, gandar penahan beban kritis, dan lingkungan yang memerlukan struktur butiran seragam.
Trade-off: Ini memerlukan titik harga yang lebih tinggi dan seringkali memiliki waktu tunggu yang lebih lama karena proses ekstrusi dan penarikan yang rumit.
Terbaik untuk: Arsitektur dekoratif, rangka struktural bertekanan rendah, furnitur, dan proyek yang sensitif terhadap biaya di mana tekanan internal tidak menjadi faktornya.
Trade-off: Lapisan las mewakili titik konsentrasi tegangan potensial dan dapat mengganggu teleskop internal jika manik tidak dilepas dengan benar.
Kebanyakan tabung hex berkinerja tinggi menjalani proses penarikan dingin . Ini mengubah tabung induk bulat standar menjadi tabung baja heksagonal presisi melalui cetakan. Penarikan dingin memperbaiki permukaan akhir, memperketat toleransi dimensi, dan meningkatkan kekerasan baja, menjadikannya jauh lebih unggul dibandingkan alternatif canai panas untuk mesin presisi.
Memilih geometri hanyalah setengah dari perjuangan; paduan menentukan umur komponen. Anda harus mencocokkan tingkat material dengan pemicu lingkungan tertentu, seperti korosi, suhu, dan beban mekanis.
Untuk sebagian besar aplikasi industri yang melibatkan kelembapan atau bahan kimia ringan, tabung baja heksagonal tahan karat adalah pilihan default. Dalam kategori ini, dua tingkatan mendominasi:
304 Tabung Baja Heksagonal : Ini adalah garis dasar ketahanan korosi secara umum. Ini banyak digunakan dalam mesin pengolah makanan, perlengkapan arsitektur, dan peralatan tekstil standar. Ini menawarkan sifat mampu bentuk dan karakteristik pengelasan yang sangat baik.
316/316L: Jika proyek Anda terletak di dekat pantai atau melibatkan pengolahan kimia, 304 pada akhirnya akan berlubang. Grade 316 mengandung molibdenum, yang secara drastis meningkatkan ketahanan terhadap klorida dan garam, sehingga wajib digunakan pada perangkat keras kelautan.
Ketika batas ketahanan karat standar tercapai, para insinyur beralih ke metalurgi tingkat lanjut.
Tabung baja heksagonal dupleks menawarkan struktur mikro yang menggabungkan baja feritik dan austenitik terbaik. Ini memberikan kekuatan luluh sekitar dua kali lipat dari baja tahan karat 304. Hal ini memungkinkan perancang untuk menggunakan dinding yang lebih tipis untuk membawa beban yang sama, sehingga secara signifikan mengurangi bobot pada platform lepas pantai atau mesin bergerak yang berat.
Untuk lingkungan ekstrem, seperti mesin luar angkasa atau turbin pembangkit listrik, diperlukan Paduan ini mempertahankan integritas strukturalnya pada suhu ekstrim dimana baja standar akan melunak atau merayap. tabung baja heksagonal paduan nikel .
Untuk aplikasi struktural non-korosif—seperti rak gudang atau rangka internal kendaraan—Baja Karbon (seperti grade ASTM A500) tetap menjadi pilihan yang paling hemat biaya. Di sini, pendorong utama adalah kekuatan tarik per dolar, asalkan komponen tersebut dicat atau disimpan di lingkungan yang kering.
Untuk memvalidasi peralihan ke profil heksagonal, ada baiknya memvisualisasikan trade-off secara langsung. Di bawah ini adalah analisis komparatif dari tiga bentuk struktur yang paling umum.
| Fitur | Tabung Bulat | Tabung Persegi | Tabung Heksagonal |
|---|---|---|---|
| Transmisi Torsi | Buruk (Mengandalkan gesekan/kunci) | Bagus (4 titik penguncian) | Luar biasa (6 titik penguncian, berpusat pada diri sendiri) |
| Efisiensi Perakitan | Rendah (Membutuhkan pengelasan/threading) | Sedang (Mudah dibaut) | Tinggi (Penggerak slip-fit, permukaan pemasangan rata) |
| Kekuatan-ke-Berat | Tinggi (Stres lingkaran) | Sedang | Tinggi (Geometri sarang lebah) |
| Aerodinamika | Terbaik | Terburuk (Hambatan tinggi) | Lebih baik (Lebih ramping daripada persegi) |
| Tersedianya | Ada dimana-mana | Umum | Khusus (Membutuhkan sumber) |
Transisi dari putaran ke hex hampir selalu didorong oleh torsi. Tabung bundar lebih unggul untuk cairan, tetapi untuk benda padat dan listrik, hex lebih unggul. Karakteristik zero-slippage berarti Anda dapat mengirimkan beban yang lebih tinggi tanpa takut koneksi terputus. Imbalannya adalah ketersediaan; Anda tidak bisa begitu saja membeli tabung hex di toko perangkat keras setempat, sehingga memerlukan pengadaan yang terencana.
Tabung persegi lebih mudah dipotong dan disambung untuk rangka sederhana. Namun, pipa hex menawarkan lebih banyak 'titik kontak' untuk distribusi beban dan sering kali lebih disukai secara estetis dalam arsitektur terbuka. Ini menjembatani kesenjangan antara kurva organik dari tabung bundar dan sudut tajam dari profil persegi.
Keuntungan yang sering diabaikan adalah logistik. Gulungan tabung bundar; berbahaya jika menumpuk dan menyia-nyiakan volume pengiriman karena adanya celah di antara keduanya. Tabung heksagonal ditumpuk dalam pola sarang lebah sempurna tanpa celah. Hal ini mengoptimalkan ruang kontainer selama pengiriman dan mencegah kecelakaan terguling yang berbahaya di tempat penyimpanan, sehingga menyederhanakan penanganan material secara signifikan.
Beralih dari pemilihan teknik ke pembelian memerlukan perhatian terhadap detail. Menentukan 'tabung hex' tidaklah cukup; Anda harus menentukan parameter yang memastikan bagian tersebut sesuai dengan rakitan.
Untuk mesin otomatis, toleransi sangatlah penting. Anda harus menentukan jari-jari sudut (seberapa tajam sudutnya) dan toleransi kelurusannya. Jika Anda mencari tabung baja heksagonal presisi untuk lengan teleskopik, sedikit lengkungan pada tabung akan menyebabkan mekanisme macet. Selain itu, periksa apakah ada cetakan standar untuk dimensi yang Anda inginkan. Ukuran khusus mungkin menimbulkan biaya perkakas, jadi berpegang pada ukuran standar industri dapat mengurangi waktu tunggu dan biaya.
Tim pengadaan sering kali menolak keras harga pipa hex per kaki yang lebih tinggi dibandingkan pipa bundar. Namun, pandangan TCO menceritakan cerita yang berbeda. Karena bentuk heksagonal menghilangkan kebutuhan akan alur pasak pemesinan, flat milling, atau anjing penggerak pengelasan, biaya perakitan turun drastis. Pengurangan jam kerja seringkali mengimbangi biaya bahan baku yang lebih tinggi. Selain itu, ketahanan tabung baja heksagonal tahan karat berarti lebih jarangnya penggantian di zona korosif, sehingga menurunkan anggaran pemeliharaan jangka panjang.
Ada nuansa operasional yang perlu dipertimbangkan. Masalah 'perangkap kotoran' memang nyata; tidak seperti tabung bulat halus, sudut tabung segi enam dapat menumpuk kotoran atau kelembapan. Dalam aplikasi makanan dan farmasi, hal ini memerlukan protokol pembersihan khusus untuk memastikan kepatuhan kebersihan. Risiko rantai pasokan adalah faktor lainnya. Perlengkapan dan konektor heksagonal kurang umum digunakan dibandingkan yang berbentuk bulat. Praktik terbaiknya adalah memverifikasi kompatibilitas dan ketersediaan komponen di awal tahap desain untuk menghindari penundaan proyek.
Pipa baja heksagonal bukan hanya pilihan estetika; ini adalah solusi teknik yang sangat fungsional yang mengatasi masalah spesifik terkait transmisi torsi dan kepadatan struktural. Dengan menyediakan kunci mekanis tanpa pemesinan tambahan dan menawarkan rasio kekakuan terhadap berat yang unggul, profil ini memecahkan masalah yang tidak dapat ditangani secara efektif oleh tabung bulat dan persegi.
Untuk sebagian besar aplikasi berkinerja tinggi, keputusannya tergantung pada ROI. Ketika stabilitas rotasi dan kecepatan perakitan adalah yang terpenting, pipa hex membenarkan keunggulannya. Ini mengubah geometri komponen menjadi bagian kerja dari fungsi mesin. Insinyur yang ingin mengoptimalkan poros penggerak, rangka struktural, atau rakitan teleskopik berikutnya harus meninjau spesifikasi toleransi tabung baja heksagonal mulus untuk memanfaatkan keunggulan mekanis ini.
J: Keuntungan utama adalah transmisi torsi. Geometri enam sisi memberikan kunci mekanis alami, mencegah selip rotasi tanpa memerlukan alur pasak tambahan, sekrup set, atau las. Hal ini membuatnya unggul untuk poros penggerak dan sistem transmisi daya yang memerlukan sambungan aman.
J: Ya, tapi ini lebih jarang terjadi dibandingkan pipa bundar. Jika digunakan untuk cairan, Anda harus memastikan tabungnya mulus dan tidak dilas untuk menahan tekanan yang lebih tinggi. Karakteristik aliran sedikit berbeda karena sudutnya, yang dapat menyebabkan sedikit turbulensi dibandingkan dengan pipa bulat halus.
J: Itu tergantung pada lingkungan. Kelas 304 cocok untuk aplikasi umum di dalam dan luar ruangan, termasuk pemrosesan makanan. Kelas 316 lebih baik untuk lingkungan laut atau pabrik pemrosesan kimia karena mengandung molibdenum, yang menawarkan ketahanan unggul terhadap korosi klorida dan lubang.
A: Tabung hex presisi biasanya diproduksi menggunakan proses penarikan dingin . Sebuah “tabung induk” berbentuk bulat ditarik melalui cetakan berbentuk segi enam yang mengeras pada suhu kamar. Proses ini membentuk tabung, memperketat toleransi dimensi, memperbaiki permukaan akhir, dan menyelaraskan struktur butiran baja untuk meningkatkan kekuatan.
A: Industri otomotif menggunakannya untuk kolom kemudi dan komponen penggerak. Produsen mesin tekstil dan pertanian menggunakannya untuk roller dan poros yang memerlukan putaran anti selip. Selain itu, industri arsitektur menggunakannya untuk kerangka struktural dekoratif dan pegangan tangan tugas berat.
