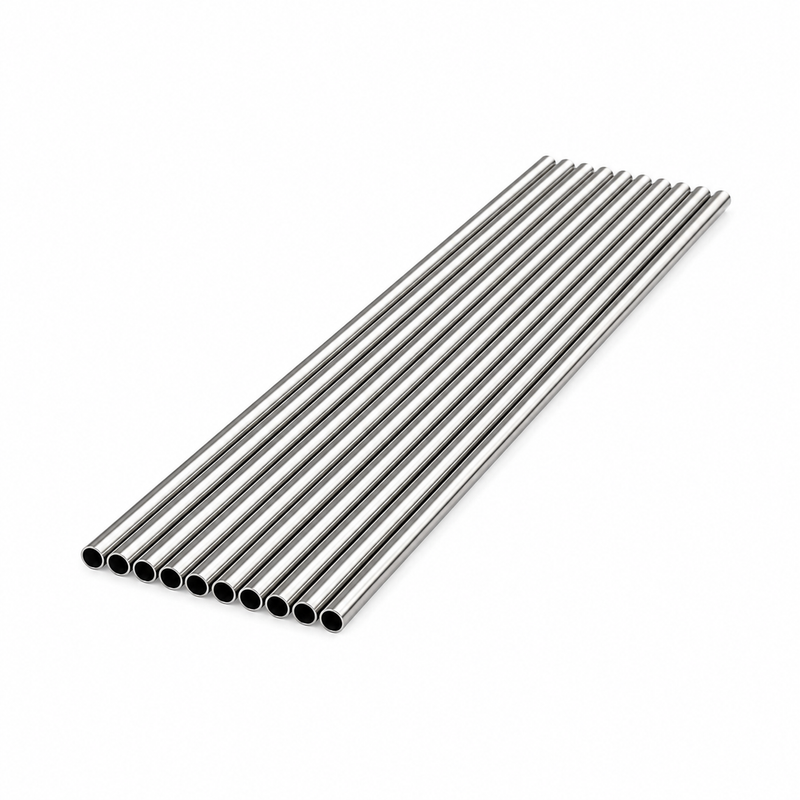

Tabung kapiler kriogenik adalah pipa berdiameter kecil yang ditarik secara presisi yang dirancang untuk aplikasi suhu sangat rendah yang memerlukan kontrol fluida yang akurat, pengaturan tekanan, perpindahan panas, dan pembatasan aliran. Diproduksi oleh Huashang Steel, pipa ini terbuat dari paduan kelas kriogenik termasuk baja tahan karat TP316L, Inconel 625, Incoloy 825, dan Monel 400. Pipa ini mempertahankan kekuatan mekanik dan stabilitas dimensi pada suhu serendah -269°C (-452°F).
Tabung ini melayani berbagai aplikasi industri, termasuk produksi cryocooler, sistem energi hidrogen, manufaktur semikonduktor, teknik dirgantara, dan fasilitas penelitian ilmiah. Diproduksi melalui proses presisi penarikan dingin yang mulus, pipa ini memiliki kontrol dimensi yang ketat dan beberapa opsi penyelesaian permukaan untuk memenuhi persyaratan spesifik operasi industri kriogenik dan hidrogen.
 |  |  |
Parameter | Jangkauan |
|---|---|
Kelas Bahan | TP316L, Inconel 625, Incoloy 825, Monel 400 |
Standar | ASTM A269, ASTM A632, ASTM B444, ASTM B423 |
Proses Manufaktur | Tabung Presisi Mulus / Dingin |
Diameter Luar (OD) | 0,30mm – 8,00mm |
Ketebalan Dinding (WT) | 0,05mm – 1,00mm |
Panjang | Panjang Lurus atau Kumparan |
Permukaan Selesai | BA, EP, Acar |
Toleransi | ±0,01 mm hingga ±0,03 mm |
Suhu Operasional | -269°C hingga +600°C |
Sertifikasi | EN10204 3.1, PED 2014/68/UE |
Dua set ukuran standar yang telah ditentukan sebelumnya tersedia untuk skenario aplikasi umum. Dimensi khusus dapat diproduksi sesuai dengan gambar pelanggan dan persyaratan kontrol aliran tertentu.
Ukuran Ultra Presisi
OD (mm) | WT (mm) | tanda pengenal (mm) |
|---|---|---|
0.80 | 0.15 | 0.50 |
1.00 | 0.20 | 0.60 |
1.20 | 0.20 | 0.80 |
1.60 | 0.25 | 1.10 |
2.00 | 0.30 | 1.40 |
2.50 | 0.30 | 1.90 |
3.00 | 0.50 | 2.00 |
4.00 | 0.50 | 3.00 |
6.00 | 0.80 | 4.40 |
8.00 | 1.00 | 6.00 |
Ukuran Umum Industri Cryocooler & Hidrogen
Ukuran |
|---|
0,8 × 0,15mm |
1,0 × 0,20mm |
1,2 × 0,20mm |
1,6×0,25mm |
2,0 × 0,30mm |
3,0 × 0,50mm |
4,0 × 0,50mm |
Tabung ini dirancang untuk memberikan kinerja yang konsisten dalam lingkungan pengoperasian kriogenik. Ini menjaga ketangguhan dan stabilitas dimensi pada suhu hingga -269°C, mendukung penggunaan jangka panjang dalam sistem suhu rendah yang ekstrim. Untuk sistem ekspansi Joule-Thomson (JT) dan sirkuit pendingin kriogenik, diameter dalam yang dikontrol secara tepat menghasilkan pembatasan aliran dan pengaturan cairan yang stabil.
Kontrol produksi yang ketat terhadap diameter luar, diameter dalam, dan ketebalan dinding memastikan karakteristik aliran yang dapat diprediksi di seluruh batch produksi. Bahan paduan yang dipilih kompatibel dengan helium, hidrogen, nitrogen, oksigen, dan media kriogenik umum lainnya. Untuk sistem gas dengan kemurnian tinggi, tersedia pelapis permukaan Bright Annealed (BA) dan Electropolished (EP) dengan tingkat kekasaran permukaan yang terkontrol. Bahan dasarnya kompatibel dengan pengelasan orbital dan proses perakitan otomatis untuk integrasi produksi yang efisien.
 |  |  |
 |  |  |
 |  |  |
Semua bahan mentah yang masuk menjalani verifikasi sertifikat uji pabrik, keterlacakan nomor panas, identifikasi bahan positif (PMI), dan analisis komposisi kimia untuk memastikan kepatuhan penuh terhadap kualitas bahan yang ditentukan.
Inspeksi dimensi 100% dilakukan pada setiap tabung, meliputi diameter luar, diameter dalam, ketebalan dinding, dan panjang. Inspeksi geometri tambahan mencakup pemeriksaan ovalitas, pengukuran konsentrisitas, inspeksi kelurusan, dan inspeksi persiapan akhir, dengan toleransi dimensi tipikal ±0,01 mm untuk OD dan WT. Pengujian mekanis mencakup sifat kekuatan tarik, kekuatan luluh, pemanjangan, kekerasan, perataan, dan pembakaran untuk memverifikasi kinerja struktural dalam kondisi kriogenik dan tekanan.
Metode pengujian non destruktif meliputi pengujian arus eddy (ECT), pengujian ultrasonik (UT), dan pengujian penetran (PT) untuk komponen rakitan. Uji tekanan pneumatik dan uji tekanan hidrostatik dilakukan untuk memverifikasi ketahanan tekanan dan kinerja penyegelan.
Untuk aplikasi hidrogen dan helium, verifikasi bebas minyak, verifikasi bebas lemak, pemeriksaan bebas partikel, dan pemeriksaan kemasan bersih dilakukan untuk memenuhi persyaratan sistem dengan kemurnian tinggi. Semua pesanan dilengkapi dengan dokumentasi lengkap, termasuk sertifikat material EN10204 3.1, laporan PMI, laporan inspeksi dimensi, laporan pengujian mekanis, laporan kekasaran permukaan, dan laporan NDT.
Tabung kapiler kriogenik digunakan di berbagai sektor industri. Dalam pembuatan cryocooler, mereka bertindak sebagai tabung pembatas aliran presisi dan saluran perpindahan panas di Gifford-McMahon (GM), tabung pulsa, dan cryocooler Stirling. Mereka juga mendukung sistem cryopump untuk manufaktur semikonduktor, produksi panel display, dan peralatan pelapisan vakum.
Dalam sistem energi hidrogen, pipa tersebut terintegrasi ke dalam pencair hidrogen cair (LH₂), stasiun pengisian bahan bakar hidrogen, sistem penyimpanan, sistem kompresor, dan platform pengujian sel bahan bakar. Perusahaan ini juga melayani pengaturan pendinginan helium termasuk unit pemulihan, sistem sirkulasi, dan peralatan pendingin. Kasus penggunaan tambahan mencakup sistem propulsi roket, jalur transfer bahan bakar kriogenik, dan sistem kontrol termal satelit di ruang angkasa; akselerator partikel, magnet superkonduktor, dan sistem pendingin komputasi kuantum dalam penelitian ilmiah; dan pendinginan MRI dan penyimpanan medis kriogenik pada peralatan medis.
Tabung kapiler kriogenik diproduksi dari baja tahan karat TP316L, Inconel 625, Incoloy 825, dan Monel 400, semuanya diformulasikan untuk kondisi layanan kriogenik.
Tabung ini mendukung kisaran suhu pengoperasian dari -269°C hingga +600°C, mempertahankan sifat struktural meskipun fluktuasi suhu ekstrem.
Permukaan akhir yang tersedia termasuk BA, EP, dan acar. Permukaan BA memiliki kekasaran khas Ra ≤ 0,8 μm, permukaan EP standar memiliki Ra ≤ 0,4 μm, dan permukaan EP dengan kemurnian tinggi mencapai Ra ≤ 0,25 μm.
Setiap pesanan dilengkapi dengan sertifikasi material EN10204 3.1 dan mematuhi PED 2014/68/EU. Laporan inspeksi lengkap yang mencakup item PMI, dimensi, mekanis, dan NDT juga disertakan.
Untuk permintaan dimensi khusus atau konsultasi spesifik proyek, tim pengadaan komersial dapat menghubungi Huashang Steel untuk mendapatkan dukungan yang disesuaikan.
