Apakah Anda yakin penukar panas Anda menggunakan alat kelengkapan pipa terbaik? Perlengkapan Las Butt untuk Penukar Panas menawarkan kekuatan dan keandalan yang tak tertandingi.
Perlengkapan ini menciptakan sambungan mulus dan anti bocor yang penting untuk kinerja penukar panas. Mereka mengungguli alat kelengkapan las berulir dan soket.
Pada postingan kali ini, Anda akan mempelajari tentang jenis, bahan, dan manfaat alat kelengkapan las butt untuk penukar panas.

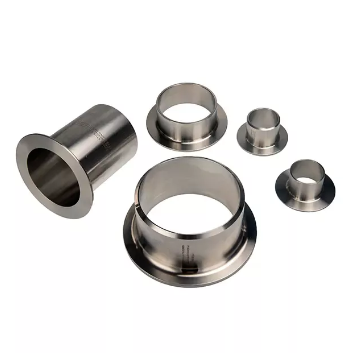

Perlengkapan las butt adalah komponen penting dalam sistem perpipaan penukar panas. Mereka membantu mengatur aliran fluida, menyambungkan pipa, dan menyediakan titik akses untuk pemeliharaan atau pemasangan peralatan. Berikut ini tampilan mendetail pada tipe umum yang digunakan:

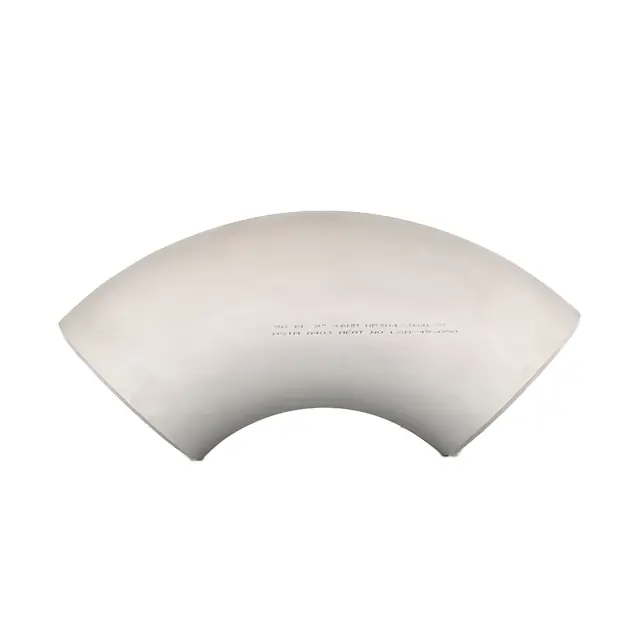

Siku mengubah arah fluida dalam pipa. Mereka terutama tersedia dalam dua jenis:
Siku Radius Panjang (LR): Jari-jari kelengkungan adalah 1,5 kali diameter pipa. Siku LR menawarkan aliran yang lebih lancar dengan penurunan tekanan dan turbulensi yang lebih sedikit, menjadikannya ideal untuk penukar panas yang mengutamakan dinamika fluida.
Siku Radius Pendek (SR): Jari-jarinya sama dengan diameter pipa. Siku SR menghemat ruang namun menciptakan lebih banyak turbulensi dan kehilangan tekanan. Gunakan ketika ruang terbatas dan gangguan aliran dapat diterima.
Siku tersedia dalam sudut 45°, 90°, dan 180°. Misalnya, siku LR 90° dengan diameter 4 inci umum digunakan pada pipa penukar panas.
Tee memungkinkan percabangan pipa atau sambungan peralatan bantu.
Equal Tees: Ketiga ujungnya memiliki diameter yang sama. Ini digunakan bila ukuran cabang sesuai dengan ukuran pipa utama.
Reducing Tees: Outlet cabang memiliki diameter lebih kecil dari pipa run. Gunakan ini bila pipa cabang atau peralatan berukuran lebih kecil.
Kedua jenis ini dilas ke pipa utama dan memberikan sambungan yang kuat dan anti bocor.
Pereduksi mengubah ukuran pipa secara bertahap untuk mengontrol kecepatan dan tekanan aliran.
Pereduksi Konsentris: Garis tengah ujung besar dan kecil sejajar. Cocok untuk perpipaan vertikal atau dimana diperlukan aliran simetris.
Peredam Eksentrik: Garis tengah diimbangi, biasanya dengan sisi datar di bawah. Hal ini mencegah kantong udara di pipa horizontal, yang sangat penting dalam penukar panas untuk menjaga aliran fluida yang efisien.

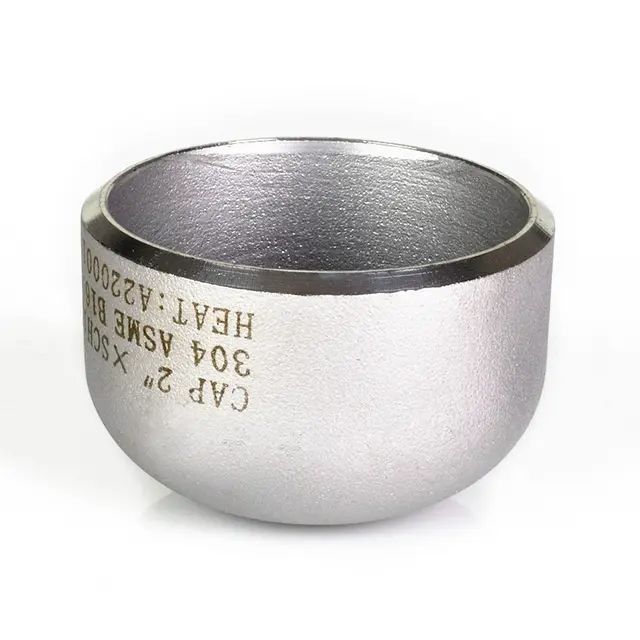

Caps: Digunakan untuk menutup ujung pipa atau fitting. Mereka menyediakan segel yang bersih dan dilas.
Persilangan: Memungkinkan koneksi empat arah, berguna dalam tata letak perpipaan yang rumit.
Outlet (Olets): Sambungan cabang untuk menyambung pipa atau instrumen yang lebih kecil. Mereka datang dalam berbagai jenis seperti weldolet dan sockolets.
Perlengkapan ini meningkatkan fleksibilitas sistem dan akses untuk pemeliharaan atau instrumentasi.
Perlengkapan las butt pada penukar panas harus memenuhi persyaratan material yang ketat untuk memastikan keamanan, daya tahan, dan kinerja dalam berbagai kondisi pengoperasian. Pemilihan material yang tepat bergantung pada jenis fluida, suhu, tekanan, dan faktor lingkungan.
Bahan | Fitur Utama | Nilai Umum | Aplikasi Khas |
|---|---|---|---|
Baja tahan karat | Kuat dan sangat tahan terhadap korosi | 304, 316; ASTM A403 WP304/WP316 | Cairan korosif, pengolahan makanan, dan sistem higienis |
Baja karbon | Kuat, terjangkau, dan tersedia secara luas | ASTM A234 WPB | Aplikasi suhu dan tekanan sedang |
Baja paduan | Tahan suhu tinggi, tekanan, dan oksidasi | ASTM A234 WP1, WP5, WP9, WP11, WP22, WP91 | Pembangkit listrik, kilang, dan layanan penukar panas berat |
Ketebalan dinding pemasangan biasanya sesuai dengan jadwal perpipaan yang tersambung. Jadwal 10, 40, dan 80 adalah umum, tetapi ketebalan yang benar bergantung pada tekanan desain, suhu, batas korosi, dan kode yang berlaku.
Standar | Cakupan | Tujuan |
|---|---|---|
ASTM A403 | Perlengkapan las butt baja tahan karat | Mendefinisikan nilai material dan sifat mekanik |
ASTM A234 | Fitting las butt baja karbon dan baja paduan | Menetapkan persyaratan kimia, mekanik, dan perlakuan panas |
ASME B16.9 | Perlengkapan las butt buatan pabrik | Mendefinisikan dimensi, toleransi, dan geometri pemasangan |
MSS SP-75 | Fitting las butt berkekuatan tinggi | Meliputi alat kelengkapan untuk aplikasi pipa bertekanan tinggi |
Memilih bahan, tingkatan, jadwal, dan standar yang tepat membantu memastikan kompatibilitas, kekuatan, dan layanan yang andal.
Pilihan material sangat bergantung pada kondisi pengoperasian:
Suhu: Baja tahan karat cocok untuk suhu sedang hingga tinggi dan tahan terhadap kerak. Baja paduan tahan terhadap suhu yang sangat tinggi (hingga 1100°F atau lebih) tanpa kehilangan kekuatan.
Tekanan: Perlengkapan baja karbon menangani tekanan hingga sekitar 3000 psi dalam jadwal umum. Baja paduan mencakup kelas tekanan yang lebih tinggi, terkadang hingga 9000 psi.
Korosi: Baja tahan karat dan baja paduan tertentu lebih tahan terhadap korosi dibandingkan baja karbon, yang penting untuk cairan agresif.
Biaya: Baja karbon lebih ekonomis tetapi mungkin memerlukan lapisan atau perawatan pelindung.
Memilih kelas dan ketebalan material yang tepat memastikan keamanan, umur panjang, dan pengoperasian penukar panas yang efisien.
Perlengkapan las butt tersedia dalam berbagai ukuran dan ketebalan untuk disesuaikan dengan sistem pipa di penukar panas. Memahami standar dimensinya membantu memastikan kesesuaian dan kinerja yang tepat.
Ukuran fitting las butt didasarkan pada Ukuran Pipa Nominal (NPS). NPS adalah standar yang kira-kira sesuai dengan diameter dalam pipa. Nilai NPS umum berkisar dari 1/2 inci hingga 72 inci, mencakup jaringan pipa kecil hingga sangat besar.
Ketebalan alat kelengkapan ditentukan oleh jadwal pipa. Nomor jadwal (misalnya 10, 40, 80, 160) menunjukkan ketebalan dinding. Jadwal yang lebih rendah memiliki dinding yang lebih tipis, cocok untuk aplikasi tekanan rendah. Jadwal yang lebih tinggi memiliki dinding yang lebih tebal untuk layanan bertekanan tinggi atau suhu tinggi.
Misalnya:
Jadwal 10: Dinding tipis, sering digunakan pada perlengkapan baja tahan karat untuk aplikasi yang lebih ringan.
Jadwal 40: Ketebalan standar, umum pada pipa baja karbon.
Jadwal 80: Dinding lebih tebal untuk tekanan lebih tinggi atau kekuatan mekanik.
Jadwal 160: Dinding sangat tebal untuk kondisi ekstrim.
Memilih jadwal yang tepat memastikan pemasangan dapat menangani tekanan dan suhu pengoperasian dengan aman.
Perlengkapan las butt mengikuti standar industri untuk dimensi guna menjamin pertukaran dan kualitas.
ANSI B16.9: Menentukan dimensi, toleransi, dan penandaan untuk alat kelengkapan las butt tempa buatan pabrik. Ini mencakup siku, tee, reduksi, dan topi.
ANSI B36.10: Mendefinisikan dimensi untuk pipa baja tempa yang dilas dan mulus, terutama baja karbon.
ANSI B36.19: Meliputi dimensi pipa baja tahan karat.
Standar-standar ini memastikan bahwa alat kelengkapan cocok dengan ukuran dan bentuk pipa, memungkinkan pengelasan dan pemasangan yang tepat.
Ketebalan mempengaruhi kekuatan dan berat. Fitting las butt diproduksi agar sesuai dengan ketebalan jadwal pipa, termasuk:
Jadwal 10 dan 10S: Dinding ringan, digunakan pada aplikasi bertekanan rendah atau tahan korosi.
Jadwal 40 dan 40S: Paling umum untuk perpipaan keperluan umum.
Jadwal 80 dan 80S: Dinding yang lebih berat untuk tekanan yang lebih tinggi atau tekanan mekanis.
Jadwal 160 (XS): Ekstra kuat, digunakan dalam sistem tekanan tinggi yang kritis.
Akhiran "S" menunjukkan jadwal pipa baja tahan karat, yang seringkali memiliki ketebalan dinding sedikit berbeda dari baja karbon.
Pemilihan ketebalan yang tepat bergantung pada tekanan pengoperasian, suhu, dan sifat fluida. Menggunakan fitting yang lebih tipis dari pipa dapat menyebabkan titik lemah, sehingga berisiko bocor atau rusak.
Memproduksi alat kelengkapan las butt yang andal membutuhkan lebih dari sekadar membentuk baja. Setiap pemasangan bergerak melalui urutan yang terkontrol:
Persiapan bahan → Pembentukan panas → Perlakuan panas → Ujung miring → Inspeksi akhir
Proses ini memberikan siku, tee, reduksi, dan penutup kekuatan, dimensi, dan ujung siap las yang diperlukan untuk sistem penukar panas.
Produksi dimulai dengan bagian pipa, pelat, atau billet baja tertentu. Bahan dipotong sesuai ukuran dan dipanaskan hingga dapat dibentuk tanpa retak atau deformasi yang berlebihan.
Pemotongan → Pemanasan → Pembentukan → Koreksi dimensi
Siku biasanya dihasilkan dengan pembengkokan atau pembentukan panas di atas cetakan. Tee dan reduksi dapat dibentuk melalui metode pengepresan, ekstrusi, atau penempaan. Teknik pastinya tergantung pada jenis pemasangan, tingkat bahan, ketebalan dinding, dan dimensi yang dibutuhkan.
Pembentukan terkontrol juga membantu menjaga ketebalan dinding yang konsisten dan memperbaiki struktur material. Hal ini penting karena alat penukar panas mungkin mengalami perubahan tekanan, getaran, dan siklus termal berulang.
Pembentukan dapat menimbulkan tegangan sisa dan mengubah sifat mekanik baja. Oleh karena itu, perlakuan panas dipilih sesuai dengan spesifikasi bahan dan metode pembuatan.
Normalisasi menghaluskan struktur butiran dan meningkatkan ketangguhan.
Quenching dan tempering menyeimbangkan kekuatan, kekerasan, dan keuletan.
Perawatan pereda stres mengurangi stres internal yang diakibatkan oleh pembentukan atau pemesinan.
Urutan umumnya adalah:
Fitting yang terbentuk → Pemanasan terkontrol → Periode penahanan → Pendinginan yang ditentukan
Kontrol suhu yang benar membantu fitting mempertahankan bentuk dan kinerja mekanisnya selama pengelasan dan servis.
Setelah perlakuan panas dan pemeriksaan dimensi, ujung fitting dikerjakan untuk pengelasan. Ujung yang miring menciptakan ruang untuk logam las dan membantu mencapai penetrasi sambungan yang tepat.
Pemesinan akhir → Inspeksi bevel → Pemeriksaan keselarasan → Persiapan pengelasan
Persiapan akhir dapat mengikuti ASME B16.25 atau standar proyek lain yang berlaku. Sudut kemiringan, permukaan akar, dan dimensi lainnya bervariasi menurut ketebalan dinding, desain sambungan, dan prosedur pengelasan. Pemasang juga harus memastikan celah akar yang diperlukan melalui spesifikasi prosedur pengelasan yang disetujui.
Sebelum pengiriman, produsen harus memeriksa geometri kemiringan fitting, ketebalan dinding, dimensi, kondisi permukaan, dan identifikasi material. Kontrol yang cermat di setiap tahap mendukung perakitan yang akurat, pengelasan yang baik, dan pengoperasian penukar panas yang dapat diandalkan.
Fitting las butt menawarkan beberapa keunggulan dalam sistem perpipaan penukar panas. Desain dan manufakturnya memastikan koneksi yang kuat, andal, dan hemat biaya yang membantu menjaga integritas dan efisiensi sistem.
Manfaat utama alat kelengkapan las butt adalah sambungan kuat yang dibentuknya. Pengelasan menyatukan ujung fitting dan pipa menjadi struktur logam kontinu. Ini menciptakan sambungan yang sekuat pipa itu sendiri. Tidak seperti alat kelengkapan las berulir atau soket, las butt tahan terhadap tekanan tinggi, suhu, dan tekanan mekanis tanpa kendor atau bocor.
Karena las menembus seluruh dinding pipa, hal ini menghilangkan titik lemah. Kekuatan ini sangat penting dalam penukar panas, dimana siklus termal dan perubahan tekanan sering terjadi. Teknik pengelasan yang tepat dan ujung yang miring memastikan sambungan yang konsisten dan bebas cacat.
Perlengkapan las butt cocok dengan jadwal dan dimensi pipa dengan tepat. Penyelarasan ini menciptakan permukaan internal yang halus dengan gangguan aliran minimal. Misalnya, siku radius panjang mengurangi penurunan tekanan dan turbulensi dibandingkan dengan siku radius pendek atau alat kelengkapan berulir.
Aliran yang mulus meningkatkan efisiensi penukar panas dengan menjaga kecepatan fluida tetap stabil dan mengurangi risiko erosi atau getaran. Transisi yang mulus juga menurunkan biaya energi dengan meminimalkan daya pemompaan.
Perlengkapan las butt sering kali lebih murah selama masa pakai sistem meskipun tenaga kerja pengelasan awal lebih tinggi. Sambungan ini memerlukan intervensi perawatan yang lebih sedikit karena sambungan las tidak kendor atau terkorosi semudah sambungan berulir.
Selain itu, alat kelengkapan las butt tersedia dalam ukuran yang lebih besar daripada alat kelengkapan las soket, sehingga memberikan fleksibilitas untuk sistem penukar panas yang lebih besar. Ketersediaan opsi dinding tipis seperti Jadwal 10 dalam baja tahan karat mengurangi biaya material tanpa mengorbankan kinerja.
Perlengkapan las butt tersedia dalam berbagai radius dan ketebalan untuk disesuaikan dengan tata letak perpipaan dan kondisi pengoperasian tertentu. Anda dapat memilih siku radius panjang untuk putaran aliran yang lembut atau siku radius pendek jika ruangnya sempit.
Jadwal berkisar dari Jadwal 10 yang tipis hingga Jadwal 160 yang tebal, memungkinkan adaptasi terhadap tuntutan tekanan dan suhu. Fleksibilitas ini membantu mengoptimalkan desain sistem untuk kinerja dan anggaran.
Perlengkapan las butt memainkan peran penting dalam sistem perpipaan penukar panas. Mereka membantu mengatur aliran fluida, menghubungkan berbagai komponen, dan menyediakan jalur akses penting. Berikut cara kerjanya dalam sistem ini:
Salah satu fungsi utama fitting las butt adalah mengubah arah aliran fluida. Siku, seperti tipe radius panjang dan radius pendek, mengalihkan cairan dengan lancar atau tajam tergantung pada kebutuhan ruang dan aliran. Misalnya, siku dengan radius panjang 90° memutar cairan dengan lembut, meminimalkan kehilangan tekanan dan turbulensi.
Tee memungkinkan pipa bercabang, mengarahkan cairan ke berbagai bagian sistem atau peralatan tambahan. Tee yang sama membagi aliran secara merata, sekaligus mengurangi tee yang menghubungkan pipa dengan ukuran berbeda, mengelola volume aliran secara efisien.
Pereduksi, baik konsentris maupun eksentrik, menyesuaikan ukuran pipa secara bertahap. Ini mengontrol kecepatan dan tekanan aliran, membantu menjaga keseimbangan sistem. Peredam eksentrik mencegah kantong udara di pipa horizontal dengan mengimbangi garis tengah pipa, yang sangat penting untuk efisiensi penukar panas.
Perlengkapan las butt menyediakan koneksi yang aman antara pipa dan komponen penukar panas. Mereka memungkinkan integrasi katup, pompa, dan instrumentasi dengan mudah dengan menawarkan titik koneksi standar.
Misalnya, outlet (seperti weldolet) memungkinkan pipa atau instrumen yang lebih kecil untuk dipasang ke pipa utama. Perlengkapan silang menghubungkan empat pipa, berguna dalam jaringan perpipaan yang kompleks. Tutup pipa segel berakhir selama pemeliharaan atau modifikasi sistem.
Perlengkapan ini memastikan sambungan yang rapat dan anti bocor yang mampu menahan tekanan dan suhu tinggi, yang penting untuk keandalan penukar panas.
Perlengkapan las pantat juga menciptakan titik akses untuk inspeksi, pembersihan, atau pengambilan sampel. Cabang-cabang yang dibentuk oleh tee atau outlet berfungsi sebagai tempat lepas landas di mana instrumen atau saluran bantu terhubung.
Aksesibilitas ini memungkinkan operator memantau kondisi fluida atau melakukan perawatan tanpa mengganggu keseluruhan sistem. Ini meningkatkan fleksibilitas operasional dan mengurangi waktu henti.
Tip: Gunakan peredam eksentrik pada pipa horizontal untuk mencegah kantong udara, memastikan aliran cairan yang efisien dan kinerja penukar panas.
Perawatan dan inspeksi yang tepat pada sambungan las butt memastikan umur panjang dan keamanan sistem perpipaan penukar panas. Perlengkapan ini menghadapi tekanan tinggi, perubahan suhu, dan cairan korosif, sehingga pemeriksaan rutin membantu mencegah kegagalan dan waktu henti yang mahal.
Memeriksa lasan sangat penting untuk mendeteksi retakan, porositas, atau fusi yang tidak sempurna secara dini. Metode umum meliputi:
Inspeksi Visual: Metode paling sederhana. Inspektur mencari cacat permukaan seperti retakan, potongan bawah, atau percikan las. Hal ini membutuhkan pencahayaan yang baik dan personel yang terlatih.
Pengujian Radiografi (RT): Menggunakan sinar-X atau sinar gamma untuk melihat ke dalam lasan. Ini mengungkapkan kelemahan internal seperti kekosongan atau inklusi yang tidak terlihat oleh mata.
Pengujian Ultrasonik (UT): Mengirimkan gelombang suara frekuensi tinggi melalui las. Refleksi menunjukkan cacat. UT sangat akurat dan dapat dilakukan di tempat.
Pengujian Partikel Magnetik (MT): Menerapkan medan magnet untuk mendeteksi retakan permukaan dan dekat permukaan pada bahan feromagnetik.
Pengujian Penetran Pewarna (PT): Pewarna diaplikasikan pada permukaan las dan meresap ke dalam retakan, membuatnya terlihat di bawah sinar ultraviolet.
Setiap metode sesuai dengan situasi yang berbeda tergantung pada bahan pemasangan, aksesibilitas, dan jenis cacat.
Pemeliharaan rutin membantu menghindari kegagalan yang tidak terduga. Kiat-kiat utama meliputi:
Pembersihan Reguler: Hilangkan kotoran, kerak, atau endapan yang dapat menyebabkan korosi atau menghalangi inspeksi.
Dukungan yang Tepat: Pastikan perlengkapan dan pipa ditopang dengan baik untuk mencegah tekanan dan deformasi yang tidak semestinya.
Perbaikan Las: Segera atasi cacat kecil pada las untuk mencegah penyebaran retakan.
Pelumasan: Untuk alat kelengkapan yang terhubung ke bagian atau katup yang bergerak, pertahankan pelumasan untuk mengurangi keausan.
Pantau Kondisi Pengoperasian: Hindari lonjakan tekanan atau lonjakan suhu yang melebihi batas desain.
Dokumentasi: Simpan catatan pemeliharaan dan inspeksi terperinci untuk analisis tren dan kepatuhan terhadap peraturan.
Korosi merupakan ancaman besar pada alat kelengkapan las butt, terutama pada penukar panas yang menangani cairan agresif. Strategi untuk mengelola korosi meliputi:
Pemilihan Bahan: Gunakan paduan tahan korosi seperti baja tahan karat atau pelapis yang sesuai untuk perlengkapan baja karbon.
Lapisan Pelindung: Aplikasikan cat, epoksi, atau galvanisasi pada perlengkapan yang terbuka.
Perlindungan Katodik: Gunakan anoda korban atau sistem arus terkesan di beberapa instalasi.
Inspeksi Korosi: Gunakan pengukuran ketebalan ultrasonik untuk mendeteksi penipisan dinding.
Perawatan Kimia: Kontrol kimia cairan untuk mengurangi efek korosif.
Pengendalian Lingkungan: Batasi paparan terhadap kelembapan, garam, atau bahan korosif lainnya.
Deteksi dini dan mitigasi korosi akan memperpanjang masa pakai alat kelengkapan dan mencegah kebocoran atau pecah.
Tip: Jadwalkan inspeksi ultrasonik dan radiografi secara teratur untuk mengetahui cacat las sejak dini dan menjaga keandalan penukar panas.
Fitting las butt tersedia dalam berbagai jenis dan bahan untuk mengoptimalkan kinerja penukar panas. Memilih fitting dan material yang tepat memastikan daya tahan dan aliran cairan yang efisien. Pemasangan dan pemeliharaan yang tepat mencegah kebocoran dan memperpanjang umur sistem. Kemajuan di bidang manufaktur meningkatkan kekuatan pemasangan dan ketahanan terhadap korosi. Huashang Steel menawarkan alat kelengkapan las butt berkualitas tinggi yang dirancang untuk keandalan dan efektivitas biaya, mendukung operasi penukar panas yang tahan lama dengan standar material yang unggul dan fabrikasi yang presisi. Percayakan Huashang Steel untuk perlengkapan yang memberikan nilai dan kinerja.
J: Perlengkapan Las Butt untuk Penukar Panas menyambungkan pipa, mengubah arah aliran fluida, dan menyediakan titik akses, memastikan sambungan kuat dan anti bocor dalam sistem perpipaan.
J: Alat kelengkapan ini menawarkan sambungan yang lebih kuat dan mulus serta tahan terhadap tekanan dan suhu tinggi, sehingga mengurangi kebocoran dan biaya perawatan dibandingkan dengan alat kelengkapan berulir.
J: Pilihan material berdampak pada ketahanan terhadap korosi, toleransi suhu, dan penanganan tekanan, yang penting untuk pengoperasian penukar panas yang andal.
A: Siku (radius panjang dan pendek), tee (sama rata dan pereduksi), reduksi (konsentris dan eksentrik), penutup, persilangan, dan outlet.
J: Inspeksi rutin menggunakan pengujian ultrasonik atau radiografi, pembersihan, perlindungan korosi, dan perbaikan las tepat waktu memastikan umur panjang dan keamanan.
