Komponen Penukar Panas CO2 Khusus: Panduan Lengkap untuk Header, Kelopak, Nosel, dan Tee Peredam Setengah Cangkang

Perkenalan

Ketika industri terus mengupayakan efisiensi termal yang lebih tinggi, emisi yang lebih rendah, dan desain peralatan yang lebih ringkas, penukar panas CO2 menjadi semakin penting dalam aplikasi seperti sistem tenaga CO2 superkritis, pendinginan industri, penangkapan karbon, dan pendinginan proses tingkat lanjut. Tidak seperti alat penukar panas konvensional, sistem ini sering beroperasi pada kondisi tekanan dan suhu yang tinggi, sehingga memerlukan komponen penahan tekanan yang dirancang khusus dibandingkan alat kelengkapan pipa standar.

Di antara bagian yang paling penting adalah header CO2, kelopak CO2, pipa ventilasi, nozel pemeliharaan, dan tee peredam setengah cangkang . Komponen-komponen ini membentuk titik sambungan antara perpipaan eksternal, ruang distribusi, dan inti penukar panas, memastikan distribusi cairan yang andal, integritas struktural, dan kemudahan pemeliharaan sepanjang masa pakai peralatan.

Tidak seperti alat kelengkapan katalog, komponen ini biasanya diproduksi berdasarkan gambar teknik yang disetujui pelanggan. Setiap detail—termasuk dimensi, lokasi bukaan, geometri kemiringan, toleransi pemesinan, dan persiapan pengelasan—disesuaikan untuk memenuhi persyaratan desain penukar panas tertentu. Pendekatan manufaktur berbasis gambar ini memungkinkan kompatibilitas dimensi yang lebih baik, perakitan lebih mudah, dan peningkatan kontrol kualitas untuk proyek industri yang kompleks. Proyek sumber menjelaskan enam jenis komponen sisi CO2 terkoordinasi yang diproduksi dari baja tahan karat mulus ASTM A312 TP316 menggunakan fabrikasi berbasis gambar dan ketertelusuran material penuh.

Panduan ini menjelaskan fungsi komponen utama penukar panas CO2, bagaimana komponen tersebut bekerja sama dalam suatu perakitan, dan mengapa fabrikasi khusus memainkan peran penting dalam manufaktur penukar panas modern.

Huashang Steel baru-baru ini menyelesaikan kumpulan komponen sisi CO2 baja tahan karat khusus yang terkoordinasi untuk proyek penukar panas industri. Pengiriman tersebut mencakup header CO2, kelopak CO2, pipa ventilasi, nozel pemeliharaan, tee peredam saluran masuk, dan tee peredam saluran keluar.

Sekilas proyek: Enam jenis komponen sisi CO2 yang terkoordinasi, satu sistem material dan ketertelusuran, serta fabrikasi berbasis gambar untuk perakitan penukar panas industri.

Ikhtisar Singkat

Apa Itu Komponen Penukar Panas CO2?

Komponen penukar panas CO2 adalah bagian tekanan yang dirancang khusus yang menghubungkan pipa eksternal dengan saluran aliran internal penukar panas. Daripada berfungsi sebagai produk perpipaan independen, komponen-komponen ini menjadi bagian integral dari perakitan las yang lebih besar.

Tanggung jawab utama mereka meliputi:

• Mendistribusikan aliran CO2 yang masuk secara merata ke seluruh heat exchanger

• Mengumpulkan cairan yang diproses dari berbagai saluran

• Menyediakan akses inspeksi dan pemeliharaan

• Mendukung fungsi ventilasi tambahan

• Menciptakan transisi aliran yang mulus antara diameter pipa yang berbeda

• Memastikan kecocokan yang akurat selama fabrikasi akhir

Karena setiap penukar panas dirancang berbeda, komponen-komponen ini jarang distandarisasi. Sebaliknya, produsen memproduksi setiap komponen sesuai dengan gambar pelanggan, memastikan kompatibilitas dengan bejana tekan di sekitarnya, urutan pengelasan, dan proses perakitan. Proyek awal mencatat bahwa posisi dan fungsi akhir ditentukan oleh peralatan dan gambar pengelasan yang disetujui pelanggan.

Dibandingkan dengan alat kelengkapan pipa biasa, komponen CO2 khusus memerlukan kontrol yang lebih ketat terhadap:

• Geometri

• Persiapan permukaan

• Lokasi pembukaan

• Ketertelusuran material

• Pengelasan miring

• Toleransi dimensi

Karakteristik ini menjadikan manufaktur berbasis gambar penting untuk penukar panas industri berkinerja tinggi.

Jenis Utama Komponen Penukar Panas CO2

1. Tajuk CO2

Header CO2 berfungsi sebagai ruang distribusi atau pengumpulan utama dalam rakitan penukar panas. Diproduksi dari pipa baja tahan karat mulus berdinding tebal, biasanya dibelah secara memanjang untuk membentuk struktur setengah cangkang dengan bukaan yang dikerjakan secara presisi dan ujung yang dipotong profil.

Tidak seperti perpipaan konvensional, header CO2 dirancang untuk berinteraksi langsung dengan komponen khusus lainnya seperti kelopak, nozel, atau rakitan transisi. Geometri setiap bukaan, profil tepi, dan permukaan pengelasan dikontrol sesuai dengan gambar teknik yang disetujui.

Fitur manufaktur yang khas meliputi:

• Konstruksi baja tahan karat TP316 yang mulus

• Pemotongan setengah cangkang memanjang

• Persiapan akhir berbentuk V yang diprofilkan

• Bukaan sambungan dengan mesin presisi

• Tepi pengelasan yang terkontrol

• Ketertelusuran material yang lengkap

Karakteristik manufaktur ini memastikan perakitan yang akurat sekaligus meminimalkan distorsi pengelasan selama fabrikasi. Sumber ini secara khusus menyoroti pemotongan setengah cangkang memanjang, ujung berbentuk V khusus gambar, bukaan mesin, tepi pemasangan yang terkontrol, dan identifikasi material permanen.

2. Kelopak CO2

Kelopak CO2 adalah segmen yang dibentuk khusus yang menghubungkan atau menutup bagian rakitan header khusus.

Namanya berasal dari bentuk seperti kelopak yang dihasilkan setelah pemisahan dan pembuatan profil pipa baja tahan karat. Tidak seperti perlengkapan ASME standar, setiap kelopak unik untuk proyek tertentu.

Komponen biasanya menyediakan:

• Transisi akhir header

• Koneksi antar komponen tekanan

• Kontinuitas struktural

• Peningkatan perlengkapan pengelasan

Memproduksi kelopak bunga yang berulang memerlukan pengendalian yang cermat terhadap:

• Kelengkungan pipa

• Akurasi dimensi

• Memotong profil

• Kualitas permukaan

• Persiapan tepi

Karena kelopak menjadi bagian dari rakitan yang mengandung tekanan, bahkan penyimpangan dimensi kecil pun dapat mempengaruhi kesejajaran akhir. Studi kasus ini menekankan bahwa kelopak bunga dibuat khusus untuk gambar dan memerlukan tata letak yang akurat, kelengkungan yang terkontrol, dan pencocokan dimensi yang dekat dengan header yang bersebelahan.

3. Pipa Ventilasi CO2

Pipa ventilasi CO2 menyediakan sambungan khusus untuk ventilasi atau aliran proses tambahan.

Meskipun relatif kecil dibandingkan dengan header, pipa ventilasi mempunyai fungsi operasional yang penting dengan membantu menghilangkan gas yang terperangkap selama commissioning, pemeliharaan, atau pengoperasian sistem, tergantung pada desain peralatan.

Pertimbangan manufaktur utama meliputi:

• Lubang dengan mesin presisi

• Diameter luar yang akurat

• Sudut ujung yang benar

• Integritas dinding

• Persiapan pengelasan

• Akurasi orientasi

Setiap sambungan ventilasi harus sesuai dengan geometri sekitarnya untuk memastikan pengelasan yang andal selama perakitan akhir. Proyek aslinya menjelaskan hal ini sebagai sambungan pipa mulus bermesin pendek dengan lubang halus dan ujung bersudut untuk ventilasi yang ditentukan dalam gambar atau jalur aliran tambahan.

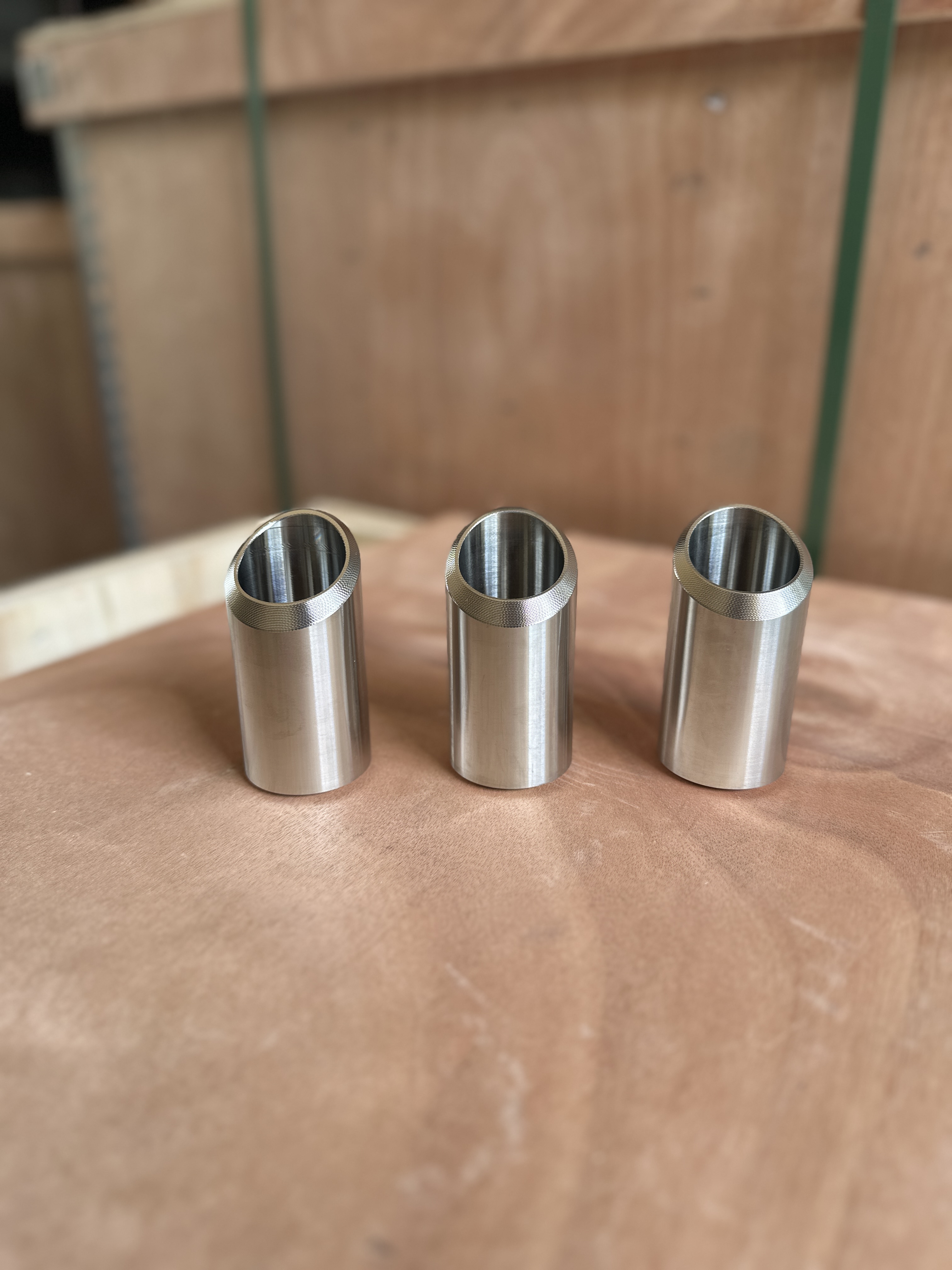

4. Nozel Pemeliharaan CO2

Nozel pemeliharaan menyediakan titik akses yang direkayasa dalam rakitan penukar panas.

Tergantung pada kebutuhan pelanggan, mereka mungkin mendukung:

• Inspeksi peralatan

• Pemasangan instrumen

• Akses pemeliharaan

• Pengurasan sistem

• Koneksi layanan tambahan

Meskipun tampilan luarnya mungkin menyerupai nozel standar, nozel pemeliharaan selalu dibuat sesuai dengan gambar proyek.

Setiap nosel harus sesuai dengan geometri sekitarnya secara tepat untuk menjaga kesesuaian yang tepat selama fabrikasi.

Manufaktur yang umum meliputi:

• Pipa mulus berdinding tebal

• Pemesinan presisi

• Identifikasi materi

• Profil transisi yang akurat

Menurut dokumentasi proyek, bentuk nosel eksternal yang sama dapat menjalankan fungsi berbeda tergantung pada desain penukar panas, sehingga asumsi umum harus dihindari.

5. Tee Peredam Setengah Cangkang Kustom

Di antara semua komponen khusus, tee peredam setengah cangkang adalah salah satu yang paling khas.

Berbeda dengan tee pereduksi standar yang digunakan dalam konstruksi pipa, komponen ini sengaja dipotong sepanjang garis tengahnya untuk menciptakan konfigurasi setengah cangkang terbuka.

Setelah pengelasan, ini membentuk transisi yang mulus antara:

• Perpipaan proses eksternal

• Header distribusi

• Cangkang penukar panas

• Ruang aliran internal

Keuntungannya meliputi:

• Integrasi yang lebih baik dengan permukaan melengkung

• Desain transisi yang ringkas

• Peningkatan kontinuitas aliran

• Fabrikasi yang disederhanakan

• Mengurangi kompleksitas pengelasan

Penting untuk diketahui bahwa komponen-komponen ini tidak boleh dianggap sebagai alat kelengkapan yang tidak lengkap atau rusak. Sebaliknya, mereka adalah komponen fabrikasi yang dibuat khusus untuk rakitan penukar panas khusus. Proyek ini secara eksplisit mencatat bahwa tee peredam terpisah adalah komponen setengah cangkang yang dirancang untuk dilas ke header kawin atau permukaan penukar daripada tee pipa standar.

Perbandingan Komponen CO2

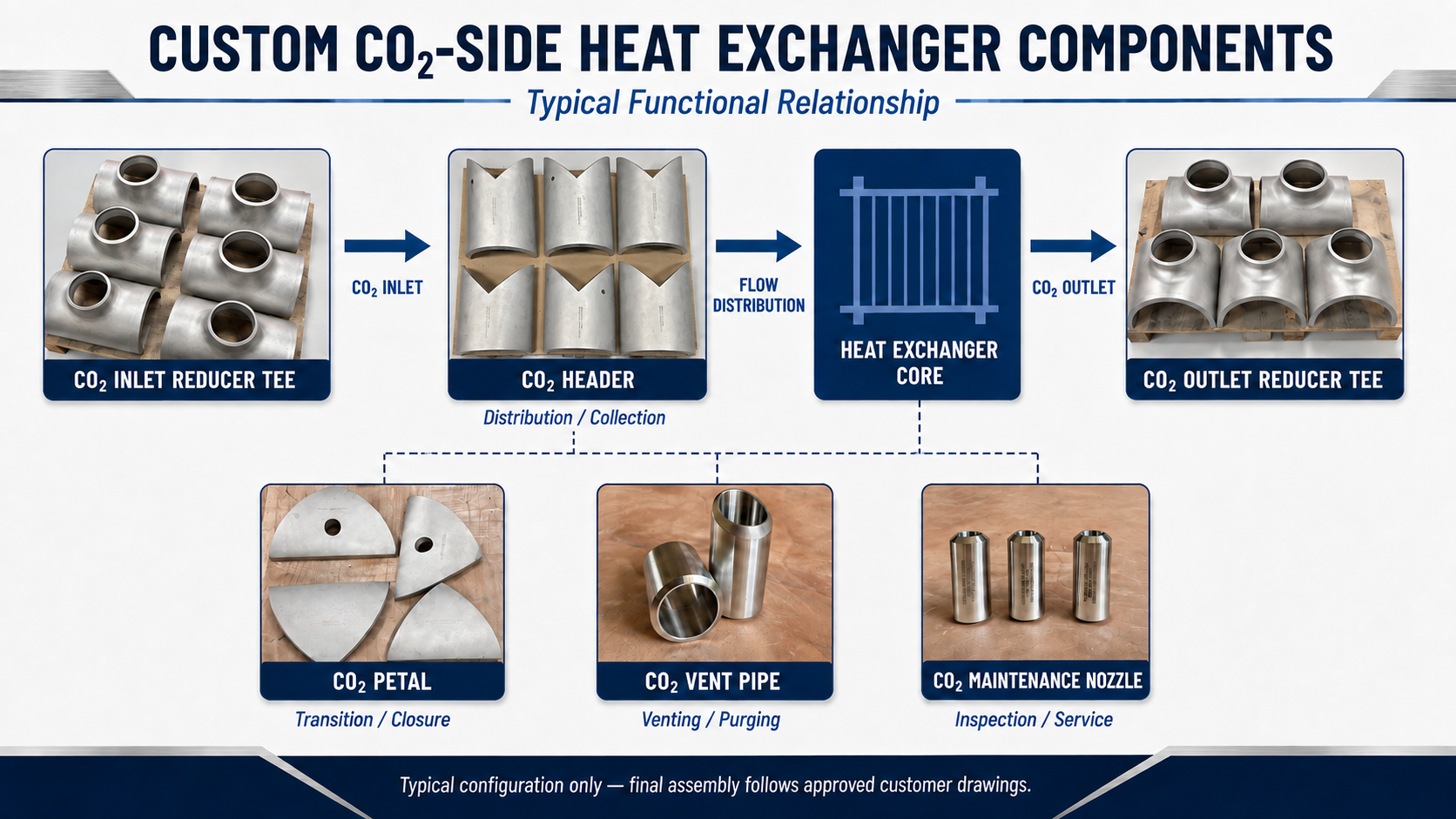

Bagaimana Komponen Ini Bekerja Sama

Meskipun setiap komponen menjalankan fungsi yang berbeda, komponen tersebut dirancang sebagai bagian dari sistem manufaktur yang terkoordinasi, bukan produk individual.

Rakitan sisi CO2 biasanya mengikuti urutan berikut:

Pipa CO2 Eksternal │ ▼ Tee Peredam Saluran Masuk Setengah Cangkang │ ▼ Header CO2 │ ▼ Kelopak CO2 │ ▼ Inti Penukar Panas │ ▼ Header CO2 Outlet │ ▼ Tee Peredam Outlet Setengah Shell │ ▼ Sambungan Bantu Pipa Proses Eksternal ├── Pipa Ventilasi CO2 └── Nozel Perawatan

Dalam pengaturan ini, tee peredam saluran masuk memperkenalkan aliran proses ke wilayah distribusi, rakitan header dan kelopak berinteraksi dengan inti penukar panas, dan tee peredam outlet mengumpulkan aliran balik. Pipa ventilasi dan nozel pemeliharaan menyediakan sambungan bantu sesuai gambar. Arah aliran yang tepat, urutan pengelasan, dan batas tekanan selalu mengikuti gambar perakitan yang disetujui pelanggan.

Proses Manufaktur

Memproduksi komponen penukar panas CO2 khusus melibatkan lebih dari sekadar memotong pipa menjadi panjang tertentu. Setiap header, kelopak, nosel, dan tee peredam harus terpasang dengan sempurna ke dalam rakitan penahan tekanan yang lebih besar, sehingga memerlukan kontrol ketat terhadap geometri, ketertelusuran material, akurasi pemesinan, dan persiapan pengelasan. Karena komponen-komponen ini diproduksi berdasarkan gambar yang disetujui pelanggan, konsistensi dimensi sangat penting untuk menghindari masalah penyesuaian selama fabrikasi akhir.

Alur kerja manufaktur pada umumnya dimulai dengan verifikasi material untuk memastikan kualitas baja tahan karat yang ditentukan memenuhi persyaratan proyek. Pipa baja tahan karat mulus atau alat kelengkapan tempa kemudian dipotong menjadi profil yang diperlukan menggunakan peralatan pemesinan presisi. Komponen seperti header dan tee peredam mengalami pemisahan memanjang untuk membuat struktur setengah cangkang, sementara kelopak dibentuk melalui pemotongan dan pembentukan profil yang terkontrol.

Setelah pemesinan kasar, bukaan untuk sambungan cabang, pipa ventilasi, dan nozel pemeliharaan dikerjakan secara presisi sesuai dengan gambar teknik. Bevel pengelasan, persiapan tepi, dan permukaan transisi kemudian diselesaikan untuk memastikan perakitan yang akurat selama fabrikasi bejana tekan.

Terakhir, setiap komponen menjalani pemeriksaan dimensi, identifikasi material, dan verifikasi kualitas sebelum pengemasan dan pengiriman.

Alur Kerja Manufaktur yang Khas

Urutan manufaktur ini mencerminkan penekanan proyek pada pengadaan pipa yang mulus dan dilas, pemotongan profil, pemesinan cabang, persiapan setengah cangkang, beveling, header dan nozel khusus, serta dokumentasi ketertelusuran.

Mengapa Baja Tahan Karat 316?

Pemilihan material memainkan peran penting dalam kinerja jangka panjang komponen penukar panas CO2. Karena suku cadang ini sering kali beroperasi di bawah tekanan tinggi dan kondisi servis yang menuntut, material yang dipilih harus memberikan ketahanan terhadap korosi, kekuatan mekanik, dan kemampuan las yang sangat baik.

Oleh karena itu, baja tahan karat ASTM A312 TP316 banyak digunakan dalam proyek penukar panas CO2 industri. Dibandingkan dengan baja tahan karat standar, TP316 mengandung molibdenum, yang meningkatkan ketahanan terhadap korosi lubang dan celah di lingkungan proses yang menantang.

Selain ketahanan terhadap korosi, TP316 menawarkan karakteristik fabrikasi yang sangat baik, memungkinkan produsen melakukan pemesinan presisi, pemotongan profil, dan pengelasan dengan tetap menjaga stabilitas dimensi.

Meskipun TP316 adalah salah satu material yang paling umum, manufaktur berbasis gambar juga memungkinkan pelanggan menentukan baja tahan karat alternatif atau paduan khusus bergantung pada tekanan pengoperasian, suhu, komposisi cairan, dan standar proyek.

Perbandingan Bahan

Proyek asli menentukan baja tahan karat mulus ASTM A312 TP316 dan mencatat bahwa pemilihan bahan akhir harus ditentukan oleh perancang peralatan, dengan paduan khusus tersedia untuk proyek khusus.

Inspeksi Kualitas dan Penelusuran

Manufaktur berkualitas tinggi hanya bermakna bila didukung oleh sistem inspeksi yang komprehensif. Karena komponen penukar panas CO2 khusus diintegrasikan ke dalam peralatan yang mengandung tekanan, setiap bagian harus memenuhi persyaratan dimensi dan material yang ketat sebelum pengiriman.

Inspeksi dimulai dengan verifikasi sertifikat material dan nomor panas. Tergantung pada spesifikasi proyek, Identifikasi Material Positif (PMI) juga dapat dilakukan untuk memastikan komposisi material.

Inspeksi dimensi memverifikasi bahwa setiap fitur pemesinan—termasuk posisi bukaan, ketebalan dinding, persiapan tepi, dan geometri keseluruhan—sesuai dengan gambar teknik yang disetujui. Kondisi permukaan, kualitas pemesinan, dan bevel pengelasan juga diperiksa untuk memastikan perakitan yang benar.

Jika diwajibkan oleh spesifikasi pelanggan, pengujian tak rusak (NDT) dapat dilakukan sebelum pengiriman. Keterlacakan yang lengkap dipertahankan sepanjang produksi dengan penandaan material permanen dan dokumentasi pendukung seperti sertifikat EN 10204 3.1.

Daftar Periksa Inspeksi Khas

Proyek ini menjelaskan pendekatan inspeksi ini secara rinci, termasuk tinjauan material, PMI, verifikasi dimensi, pemeriksaan ketebalan dinding, orientasi bukaan, inspeksi kemiringan, NDT jika diperlukan, dan penandaan akhir.

Aplikasi Khas

Komponen penukar panas CO2 khusus banyak digunakan dalam sistem industri di mana perlengkapan pipa standar tidak dapat memenuhi persyaratan teknik yang rumit. Karena setiap komponen diproduksi sesuai dengan gambar proyek, komponen tersebut dapat diintegrasikan ke dalam berbagai peralatan termal dan sistem tekanan.

Aplikasi yang umum meliputi:

Pertanyaan Umum

Q1. Apa itu tajuk CO2?

Header CO2 adalah komponen distribusi atau pengumpulan yang diproduksi khusus yang mengarahkan aliran CO2 antara pipa eksternal dan inti penukar panas. Tidak seperti alat kelengkapan pipa standar, alat ini diproduksi sesuai dengan gambar teknik dan diintegrasikan ke dalam rakitan yang dilas.

Q2. Mengapa tee peredam dipotong menjadi struktur setengah cangkang?

Tee peredam setengah cangkang sengaja dibelah sehingga dapat dilas langsung ke header, cangkang, atau bagian transisi. Ini adalah komponen fabrikasi khusus dan bukan alat kelengkapan pipa yang tidak lengkap.

Q3. Apa tujuan dari kelopak CO2?

Kelopak CO2 adalah segmen berbentuk gambar khusus yang digunakan untuk menghubungkan, mentransisikan, atau menutup bagian rakitan header khusus. Geometrinya bervariasi menurut desain peralatan masing-masing.

Q4. Bisakah komponen ini diproduksi sesuai gambar pelanggan?

Ya. Pabrikan profesional dapat memproduksi header, kelopak, nozel, manifold, dan perlengkapan setengah cangkang berdasarkan gambar pelanggan, termasuk bahan khusus, toleransi, profil, dan persyaratan inspeksi.
