Header Air Khusus, Kelopak Air, dan Nozel untuk Penukar Panas Industri

Perkenalan

Penukar panas industri modern mengandalkan komponen yang dirancang secara presisi untuk memastikan distribusi cairan yang efisien, integritas struktural yang andal, dan kinerja operasional jangka panjang. Meskipun penukar panas itu sendiri merupakan inti dari sistem, kinerjanya sangat bergantung pada kualitas dan kompatibilitas komponen sisi air yang diintegrasikan ke dalam rakitan.

Diantara komponen penting tersebut adalah Water Header , Water Petal , Water Nozzle , dan Water Maintenance Nozzle . Meskipun masing-masing memiliki tujuan yang berbeda, mereka dirancang untuk berfungsi bersama sebagai sistem fabrikasi yang lengkap. Setiap komponen diproduksi sesuai dengan gambar pelanggan yang disetujui, memastikan keakuratan dimensi, pencocokan antarmuka yang tepat, dan perakitan yang andal selama fabrikasi. Proyek yang dipasok mencakup keempat komponen yang dibuat dari baja tahan karat ASTM A312 TP316L berdasarkan gambar yang disetujui pelanggan.

Tidak seperti alat kelengkapan pipa standar, komponen sisi air ini sangat disesuaikan. Geometri, bukaan, persiapan pengelasan, dan profil antarmuka ditentukan oleh desain penukar panas keseluruhan, bukan dimensi standar industri. Pendekatan manufaktur berbasis gambar ini memungkinkan para insinyur untuk mengoptimalkan jalur aliran, menyederhanakan fabrikasi, dan meningkatkan keandalan keseluruhan peralatan yang telah selesai.

Huashang Steel baru-baru ini menyelesaikan satu set komponen sisi air khusus untuk pelanggan penukar panas jangka panjang. Pengiriman tersebut mencakup Header Air, Kelopak Air, Nosel Air, dan Nosel Pemeliharaan Air , semuanya dibuat dari baja tahan karat ASTM A312 TP316L sesuai dengan gambar pelanggan yang disetujui.

Panduan ini menjelaskan fungsi masing-masing komponen utama, bagaimana komponen tersebut bekerja sama dalam rakitan penukar panas, dan mengapa manufaktur terintegrasi sangat penting untuk proyek industri khusus.

Ikhtisar Singkat

Apa Komponen Penukar Panas Sisi Air?

Komponen sisi air membentuk sistem koneksi dan distribusi di dalam penukar panas. Daripada beroperasi secara independen, bagian-bagian yang dibuat ini bekerja sama untuk mengangkut air melalui penukar, menghubungkan pipa eksternal, dan menyediakan titik akses yang diperlukan untuk pemeliharaan dan servis.

Setiap komponen melakukan tugas tertentu dalam keseluruhan perakitan:

• Water Header mendistribusikan atau menampung aliran air.

• Kelopak Air menciptakan transisi berbentuk di sekitar geometri header.

• Nosel Air menghubungkan penukar panas ke pipa eksternal.

• Nosel Pemeliharaan Air menyediakan sambungan servis tambahan yang ditentukan oleh desain peralatan.

Karena setiap penukar panas memiliki persyaratan desain yang unik, komponen ini diproduksi berdasarkan gambar teknik yang disetujui, bukan berdasarkan katalog standar. Dimensi, ketebalan dinding, kemiringan, lokasi bukaan, dan detail sambungan semuanya dikontrol oleh spesifikasi proyek.

Apa itu Header Air?

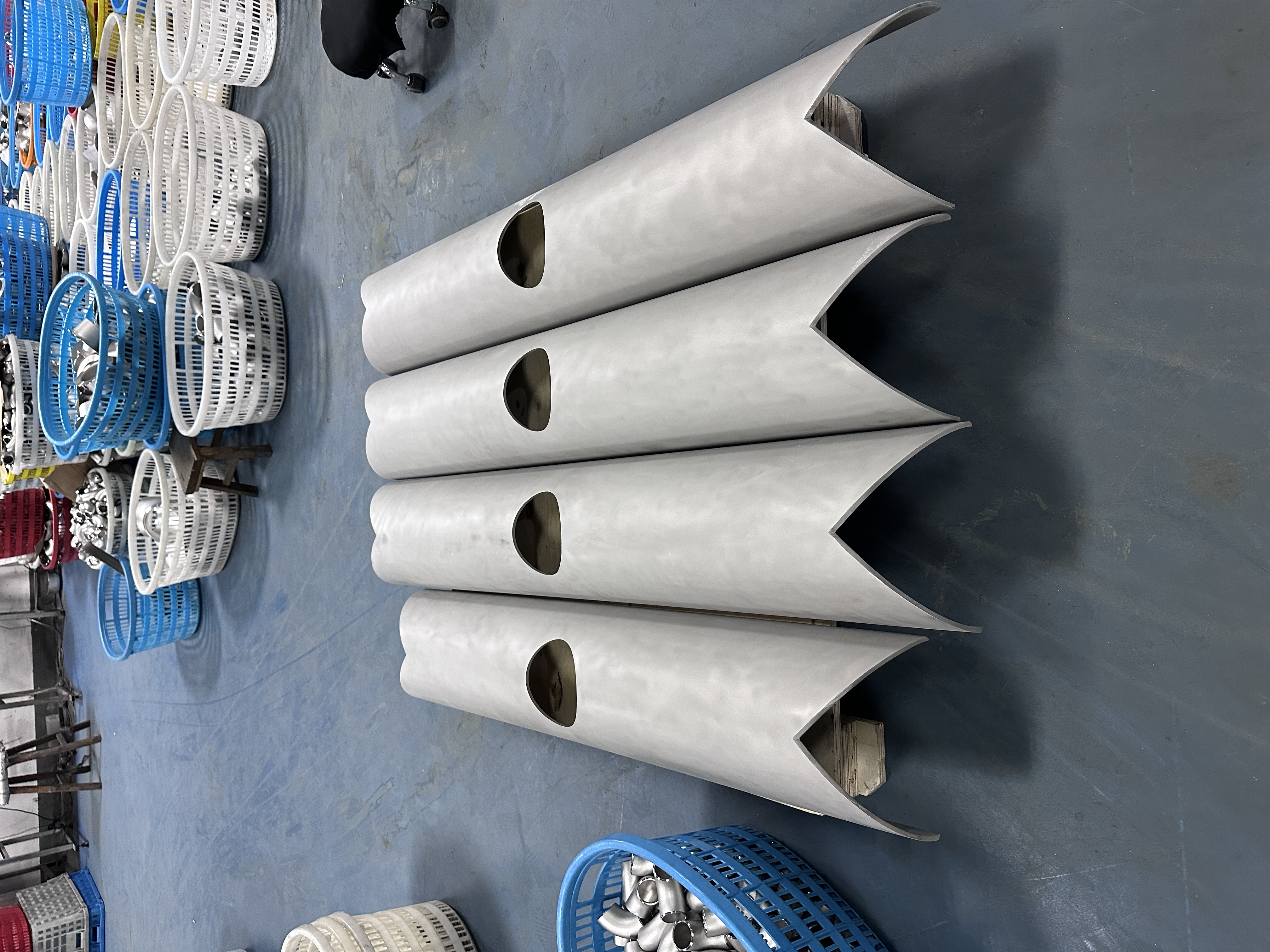

Water Header adalah komponen pengumpulan atau distribusi utama di sisi air penukar panas. Tergantung pada konfigurasi sistem, ia menerima air yang masuk, mengarahkan aliran ke saluran internal penukar, dan mengumpulkan cairan yang kembali sebelum dibuang.

Tidak seperti bagian pipa standar, Header Air khusus menggabungkan fitur fabrikasi yang dirancang khusus untuk perakitan di sekitarnya. Ini mungkin termasuk:

• Bukaan cabang diposisikan secara tepat

• Profil ujung berbentuk

• Bagian potongan memanjang untuk integrasi perakitan

• Antarmuka berkontur untuk kelopak dan nozel

• Persiapan las yang dikontrol gambar

Fitur-fitur ini tidak bersifat dekoratif—tetapi merupakan elemen desain fungsional yang memastikan header terintegrasi secara benar dengan komponen di dekatnya. Posisi, orientasi, dan dimensinya dikontrol secara ketat oleh gambar perakitan yang disetujui untuk mencapai keselarasan yang tepat dan pengelasan yang andal selama fabrikasi.

Karakteristik Utama dari Header Air

Apa Itu Kelopak Air?

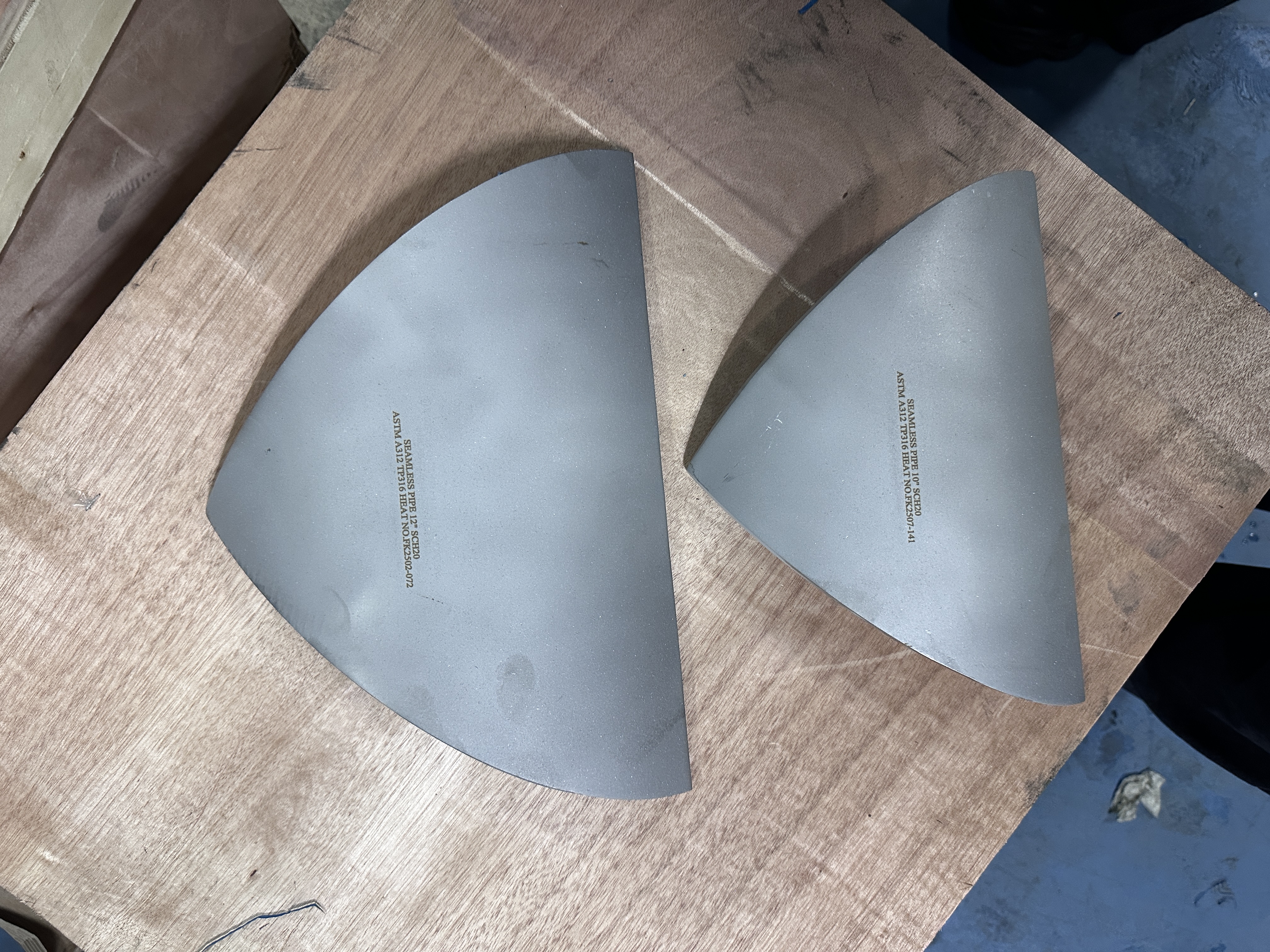

Kelopak Air adalah komponen melengkung berbasis gambar yang dirancang agar sesuai dengan geometri header penukar panas atau bagian yang bersebelahan. Tergantung pada rakitannya, ini dapat berfungsi sebagai transisi berbentuk, penutupan lokal, atau antarmuka penghubung.

Meskipun istilah 'Kelopak Air' umumnya digunakan dalam proyek penukar panas, istilah ini umumnya dianggap sebagai nama komponen khusus proyek dan bukan sebutan pemasangan ASME standar . Geometri dan fungsinya harus selalu dikonfirmasi dengan menggunakan gambar perakitan yang disetujui.

Pembuatan Kelopak Air memerlukan pengendalian yang cermat terhadap beberapa faktor:

• Akurasi kelengkungan

• Profil tepi

• Cocok untuk kawin

• Konfigurasi pembukaan

• Orientasi komponen

Bahkan penyimpangan kecil pada area ini dapat menyebabkan kesenjangan las yang tidak merata, waktu perakitan yang lebih lama, atau distorsi selama fabrikasi. Oleh karena itu, produsen harus memeriksa Kelopak Air sebagai bagian dari sistem komponen yang lengkap, bukan sebagai bagian yang terisolasi. Ketika bukaan yang telah disiapkan disertakan untuk nosel, Kelopak Air, Header Air, dan Nosel Air harus ditinjau bersama-sama selama persetujuan gambar dan perencanaan produksi.

Apa itu Nosel Air?

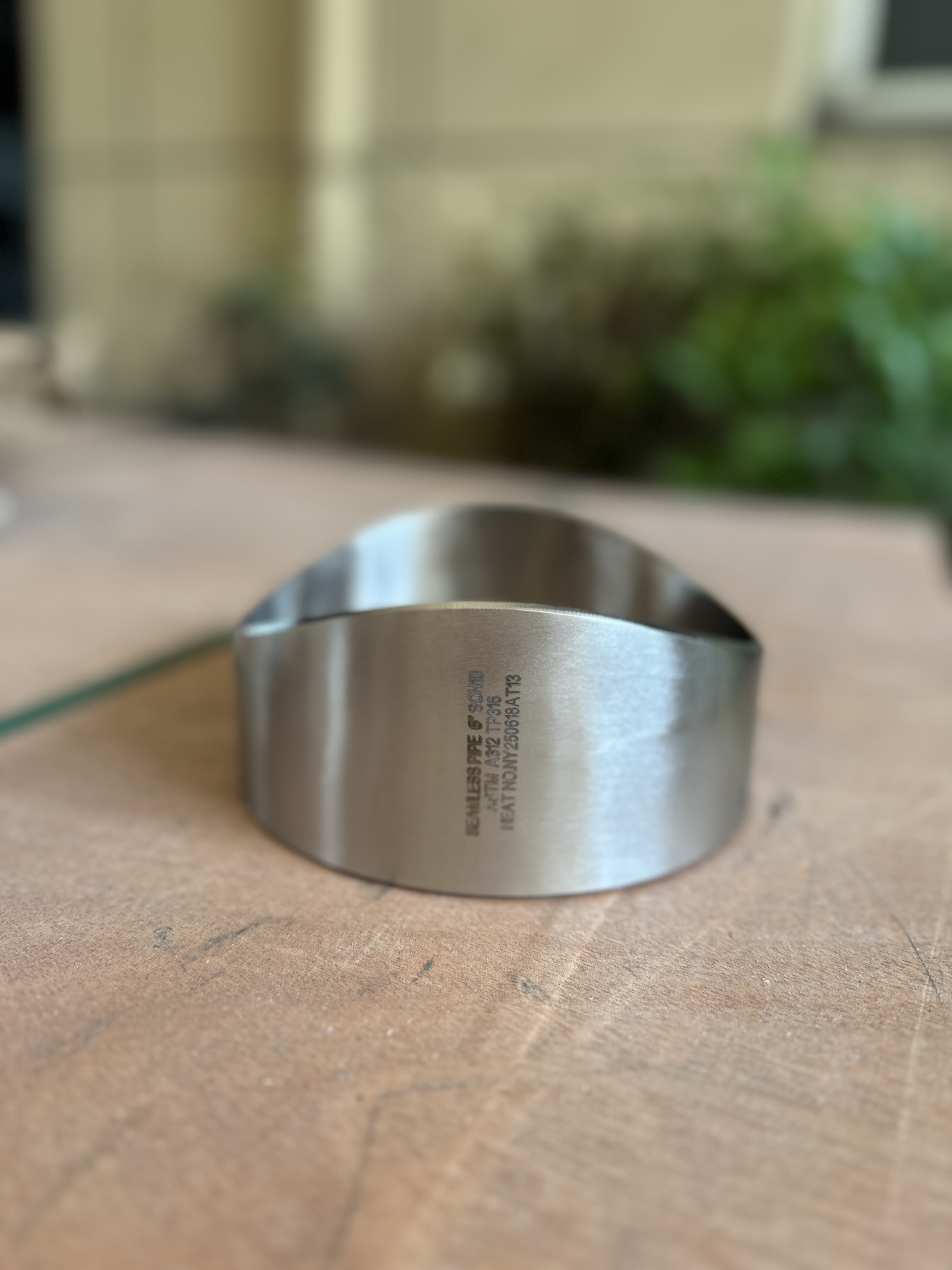

Nosel Air membentuk sambungan utama antara ruang air penukar panas atau rakitan header dan sistem perpipaan eksternal. Dimensi, orientasi, dan konfigurasi ujungnya dipilih sesuai dengan spesifikasi perancang peralatan.

Untuk memastikan pemasangan yang akurat, produsen biasanya mengontrol:

• Kelas materi

• Diameter luar

• Ketebalan dinding

• Potong panjang

• Akhiri persegi

• Persiapan miring

• Profil persimpangan

• Kondisi permukaan

• Ketertelusuran material

Ketika nosel dipasang pada Kelopak Air atau Header Air yang melengkung, profil perpotongannya harus sama persis dengan permukaan perkawinan. Persiapan yang akurat membantu menjaga celah las yang tepat dan memastikan bahwa orientasi akhir memenuhi persyaratan perakitan.

Apa Itu Nosel Pemeliharaan Air?

Nozel Pemeliharaan Air adalah sambungan tambahan yang lebih kecil yang diintegrasikan ke dalam sistem sisi air pada penukar panas. Fungsi spesifiknya bergantung pada desain peralatan dan mungkin mencakup inspeksi, pembilasan, pengurasan, ventilasi, pembersihan, atau operasi terkait pemeliharaan lainnya.

Karena tugas ini bervariasi dari satu proyek ke proyek lainnya, setiap Nosel Pemeliharaan Air diproduksi sesuai dengan gambar teknik yang disetujui. Pemilihan material, ketebalan dinding, kondisi lubang, persiapan akhir, dan detail antarmuka semuanya ditentukan oleh dokumentasi desain untuk memastikan kompatibilitas dengan keseluruhan perakitan. Pemesinan yang bersih dan persiapan las yang terkontrol berkontribusi terhadap penyesuaian yang konsisten selama pemasangan.

Perbandingan Komponen

Bagaimana Komponen Ini Bekerja Sama

Meskipun setiap komponen menjalankan fungsi yang berbeda, komponen tersebut dirancang untuk beroperasi sebagai satu sistem fabrikasi yang terintegrasi dan bukan sebagai bagian individual.

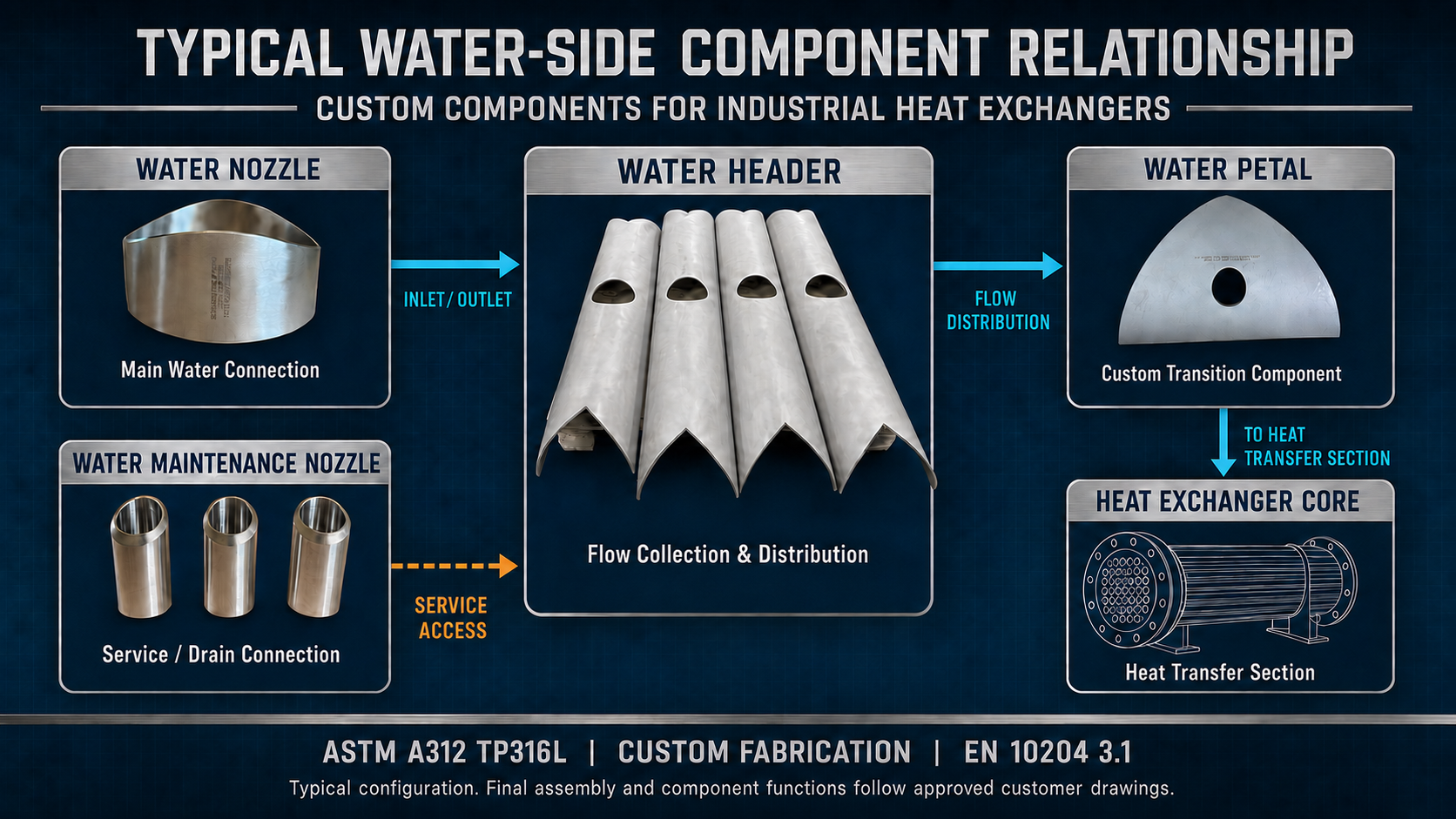

Pipa Air Eksternal │ ▼ Nosel Air │ ▼ Kelopak Air │ ▼ Header Air │ ▼ Ruang Air Penukar Panas │ ▼ Nosel Pemeliharaan Air

Dalam rakitan penukar panas pada umumnya, Nosel Air menghubungkan pipa eksternal ke peralatan, Kelopak Air membentuk antarmuka berkontur di sekitar nosel atau header, Header Air mendistribusikan atau mengumpulkan air melalui jalur aliran yang dirancang, dan Nosel Pemeliharaan Air menyediakan koneksi tambahan yang diperlukan untuk servis atau pemeliharaan. Konfigurasi, orientasi, dan antarmuka yang tepat dari setiap komponen selalu mengikuti gambar pelanggan yang disetujui, memastikan bahwa perakitan lengkap berfungsi sebagai sistem yang terkoordinasi.

Proses Manufaktur

Komponen penukar panas sisi air khusus memerlukan lebih dari sekadar fabrikasi pipa standar. Setiap Header Air, Kelopak Air, Nosel Air, dan Nosel Pemeliharaan Air diproduksi sesuai dengan gambar teknik yang disetujui, sehingga tinjauan gambar dan kontrol produksi menjadi penting selama proses produksi.

Tidak seperti perlengkapan standar yang mengikuti dimensi tetap, komponen khusus harus sesuai dengan geometri rakitan penukar panas yang lengkap. Sebelum produksi dimulai, produsen harus melakukan tinjauan teknis komprehensif untuk memverifikasi spesifikasi material, geometri komponen, orientasi sambungan, metode fabrikasi, dan persyaratan inspeksi. Tinjauan tahap awal ini membantu mencegah penyimpangan produksi dan memastikan bahwa semua komponen terintegrasi dengan benar selama perakitan akhir.

Tergantung pada geometri komponen, produksi dapat menggabungkan pemotongan pipa, pemesinan CNC, pembentukan profil, persiapan bevel, penyelesaian permukaan, dan inspeksi dimensi. Ketika beberapa komponen dirancang untuk berfungsi bersama, uji coba pemasangan atau verifikasi antarmuka juga dapat dilakukan untuk memastikan kompatibilitas sebelum pengiriman.

Alur Kerja Manufaktur yang Khas

Pertimbangan Rekayasa

Untuk proyek penukar panas khusus, keberhasilan produksi bergantung pada lebih dari sekadar memproduksi komponen individual sesuai toleransi. Karena Header Air, Kelopak Air, Nosel Air, dan Nosel Pemeliharaan Air dirakit menjadi satu sistem yang dilas, produsen harus mengevaluasi bagaimana masing-masing komponen berinteraksi satu sama lain.

Selama tinjauan teknis, perhatian khusus harus diberikan pada:

• Spesifikasi material dan standar yang berlaku

• Geometri komponen dan toleransi dimensi

• Persyaratan konstruksi mulus atau dilas

• Lokasi pembukaan dan orientasi koneksi

• Konfigurasi kemiringan las

• Perawatan permukaan dan kebersihan

• Persyaratan inspeksi dan pengujian

• Sertifikasi dan dokumentasi material

Mengkoordinasikan faktor-faktor ini sebelum produksi mengurangi kemungkinan masalah perakitan dan meningkatkan efisiensi produksi.

Inspeksi Kualitas dan Penelusuran Material

Karena komponen sisi air menjadi bagian dari peralatan penahan tekanan, pemeriksaan kualitas merupakan tahap penting dalam produksi. Prosedur inspeksi harus memverifikasi tidak hanya dimensi masing-masing komponen tetapi juga kompatibilitasnya dengan keseluruhan rakitan.

Kegiatan pengendalian mutu yang umum mencakup peninjauan sertifikat material, verifikasi dimensi akhir, pemeriksaan profil dan bukaan mesin, pemeriksaan persiapan pengelasan, dan konfirmasi tanda identifikasi. Jika diwajibkan oleh spesifikasi proyek, pemeriksaan tambahan seperti Identifikasi Material Positif (PMI), pengujian penetran cair (PT), pengujian hidrostatis, pengujian pneumatik, atau pengujian kebocoran juga dapat dilakukan.

Identifikasi bahan permanen memungkinkan produsen mempertahankan ketertelusuran lengkap mulai dari bahan mentah asli hingga Header Air, Kelopak Air, atau Nosel yang sudah jadi, sehingga memberikan keyakinan pada jaminan kualitas dan dokumentasi proyek.

Daftar Periksa Pemeriksaan Mutu

Mengapa Mendapatkan Paket Komponen Sisi Air yang Lengkap dari Satu Pemasok?

Meskipun Header Air, Kelopak Air, Nozel Air, dan Nozel Pemeliharaan Air dapat diproduksi secara terpisah, pengadaannya dalam satu paket lengkap menawarkan keuntungan signifikan untuk proyek penukar panas yang kompleks.

Ketika satu pabrikan bertanggung jawab atas seluruh paket komponen, antarmuka yang digabungkan dapat ditinjau secara kolektif, bukan secara independen. Pendekatan terkoordinasi ini meningkatkan konsistensi dimensi, mengurangi risiko ketidakcocokan antarmuka, dan membantu memastikan bahwa semua komponen terpasang dengan benar selama perakitan.

Selain itu, penggunaan satu pemasok menyederhanakan manajemen proyek dengan menyelaraskan pengadaan material, jadwal produksi, prosedur inspeksi, dan dokumentasi. Untuk proyek yang berulang, pengalaman manufaktur sebelumnya dan catatan inspeksi juga dapat diteruskan, sehingga meningkatkan efisiensi produksi dan konsistensi kualitas.

Manfaat Manufaktur Terintegrasi

Minta Tinjauan Teknis

Untuk menyiapkan proposal produksi yang akurat, pemasok biasanya memerlukan informasi proyek berikut:

• Gambar komponen dan perakitan

• Kelas material dan standar yang berlaku

• Kondisi desain yang relevan dengan lingkup pasokan

• Jumlah dan jadwal pengiriman

• Persyaratan inspeksi dan pengujian

• Sertifikasi material, NDE, atau persyaratan inspeksi pihak ketiga

• Perawatan permukaan, penandaan, dan instruksi pengemasan

Memberikan informasi teknik yang lengkap pada tahap penawaran membantu memastikan tinjauan teknis yang efisien dan mendukung perencanaan produksi yang akurat.

Kesimpulan

Header Air, Kelopak Air, Nozel Air, dan Nozel Pemeliharaan Air adalah komponen fabrikasi penting yang memungkinkan distribusi air yang andal, sambungan pipa yang aman, dan akses pemeliharaan yang efisien dalam penukar panas industri. Meskipun setiap komponen memiliki tujuan yang unik, komponen tersebut dirancang untuk berfungsi sebagai sistem terintegrasi, dengan setiap profil, bukaan, dan persiapan pengelasan ditentukan oleh gambar pelanggan yang disetujui.

Manufaktur berbasis gambar memastikan bahwa setiap komponen memenuhi persyaratan dimensi dan fungsional dari perakitan lengkap. Dikombinasikan dengan pemeriksaan kualitas yang komprehensif, ketertelusuran material, dan tinjauan teknik yang terkoordinasi, pendekatan ini membantu meningkatkan efisiensi perakitan, mengurangi risiko fabrikasi, dan mendukung kinerja peralatan jangka panjang.

Bagi produsen, kontraktor EPC, dan pembuat penukar panas, pengadaan paket komponen sisi air yang lengkap dari satu pemasok berpengalaman menawarkan keuntungan signifikan dalam koordinasi teknik, konsistensi produksi, dan jaminan kualitas sepanjang siklus hidup proyek.

Pertanyaan Umum

Apa yang dilakukan Header Air di penukar panas?

Header Air mengumpulkan atau mendistribusikan air antara sistem perpipaan eksternal dan saluran aliran internal penukar panas. Penataannya tergantung pada desain peralatan tertentu.

Apakah Kelopak Air merupakan fitting pipa ASME standar?

Tidak. Kelopak Air umumnya merupakan komponen fabrikasi khusus proyek. Geometri dan fungsinya ditentukan oleh gambar perakitan yang disetujui dan bukan oleh spesifikasi pemasangan standar.

Apakah Header Air dan Kelopak Air selalu disediakan bersamaan?

Belum tentu. Namun, memasoknya sebagai bagian dari paket manufaktur yang sama akan meningkatkan kontrol atas profil perkawinan, lokasi pembukaan, dan akurasi antarmuka.

Bahan apa saja yang biasa digunakan?

Pemilihan material bergantung pada kondisi pengoperasian seperti kimia fluida, tekanan, suhu, dan persyaratan korosi. Baja tahan karat ASTM A312 TP316L banyak digunakan, sedangkan baja tahan karat dupleks, kualitas austenitik lainnya, dan paduan nikel dapat ditentukan untuk aplikasi yang lebih menuntut.

Informasi apa yang diperlukan untuk kutipan?

Pemasok biasanya memerlukan gambar yang disetujui, spesifikasi bahan, jumlah, detail persiapan akhir, persyaratan inspeksi, persyaratan dokumentasi, dan jadwal pengiriman untuk menyiapkan penawaran harga yang akurat.
