Tabung kapiler yang bersih dan bebas duri adalah tabung presisi berdiameter kecil yang dirancang untuk sistem manajemen termal. Mereka berfungsi sebagai tabung perpindahan panas mikro, tabung inti, tabung penginderaan, tabung pendingin, dan saluran aliran di penukar panas ruang angkasa dan inti penukar panas tabung mikro kompak. Tabung ini menjalani proses manufaktur khusus untuk mendapatkan permukaan internal yang halus, lubang yang bersih, dan ujung yang bebas duri.
Dalam aplikasi penukar panas dirgantara, kebersihan tabung dan ujung tabung bebas duri merupakan faktor penting yang mempengaruhi kinerja sistem. Diameter dalam yang kecil rentan terhadap penyumbatan oleh partikel, residu minyak, serpihan logam, gerinda, dan kontaminasi permukaan. Cacat ini dapat menyebabkan pembatasan aliran, penyumbatan, kebocoran, peningkatan penurunan tekanan, penurunan efisiensi perpindahan panas, atau kegagalan perakitan. Tabung kapiler kami diproduksi dengan kontrol dimensi yang ketat, permukaan internal yang halus, lubang yang bersih, ujung bebas duri, dan kemasan terlindungi untuk mengatasi tantangan ini.
 |  |  |
Parameter | Jangkauan |
|---|---|
Diameter Luar (OD) | 0,2 - 6,0 mm |
Ketebalan Dinding (WT) | 0,02 - 1,50mm |
Panjang Lurus Maksimum | ≤12 mtr |
Panjang Kumparan Maksimum | ≤ 500 m |
Tipe yang Tersedia | Lurus, Kumparan |
Pembuatan | Sesuai gambar atau sampel |
Perlakuan panas: Annealing/BA/Solusi diolah, pelepasan stres, QT
Kekerasan bahan: Mengeras dingin, setengah mengeras, 1/4 mengeras, lembut
Kondisi permukaan: Acar, pasif, cerah, digiling, dipoles, dibersihkan, tingkat sanitasi
Bahan | Aplikasi yang Cocok |
|---|---|
Baja Tahan Karat 304 / 304L | Penukar panas kompak umum, sistem pendingin korosi rendah |
Baja Tahan Karat 316L | Penukar panas dirgantara, pendingin oli, kondensor, evaporator, sistem kriogenik, sistem terkait hidrogen |
Baja Tahan Karat 321 | Aplikasi penukar panas suhu tinggi dan tahan oksidasi |
Baja Tahan Karat 310S | Sistem termal suhu tinggi |
Dupleks 2205 | Kekuatan tinggi dan ketahanan terhadap korosi klorida |
Super Dupleks 2507 | Air laut, lepas pantai, dan lingkungan korosi yang parah |
Baja Tahan Karat 904L | Sistem penukar panas yang tahan bahan kimia dan asam |
Inkonel 625 | Ruang angkasa, suhu tinggi, tekanan tinggi, pendingin udara berdarah, penukar panas CO₂ superkritis |
Inkonel 600/601 | Aplikasi tahan oksidasi suhu tinggi |
Incoloy 800/825 | Suhu tinggi dan layanan korosif |
Hastelloy C276 | Penukar panas korosi parah, tahan asam dan kimia |
Titanium Kelas 2 / Kelas 5 | Aplikasi penukar panas ringan, air laut, kimia, dan luar angkasa |
Tabung kapiler kami cocok untuk berbagai sistem manajemen termal dirgantara:
Penukar Panas Dirgantara : Digunakan jika diperlukan ukuran yang ringkas, bobot rendah, dan permukaan internal yang bersih
Bleed Air Coolers : Untuk mendinginkan udara bertekanan panas dari mesin pesawat atau sistem bantu
Pendingin Oli : Untuk oli pelumasan pesawat terbang, oli hidrolik, dan sistem pendingin bahan bakar oli
Radiator : Pada radiator kompak ringan yang memerlukan penurunan tekanan sisi udara yang rendah
Intercooler : Sistem pendingin udara dan pendingin cair-ke-udara yang bertanggung jawab
Kondensor dan Evaporator : Dalam penukar panas refrigeran dan sistem aliran dua fase
Penukar Panas Cair-Cair : Dalam sistem pendingin kompak dengan dua media cair
Pemulihan Kriogenik : Dalam sistem pemulihan LNG, hidrogen, dan suhu rendah

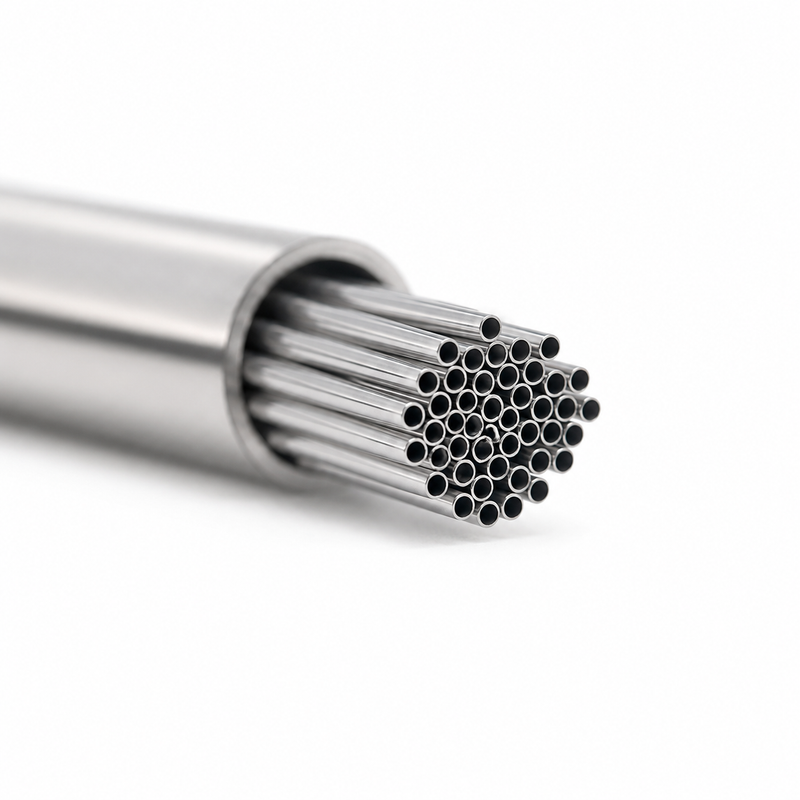

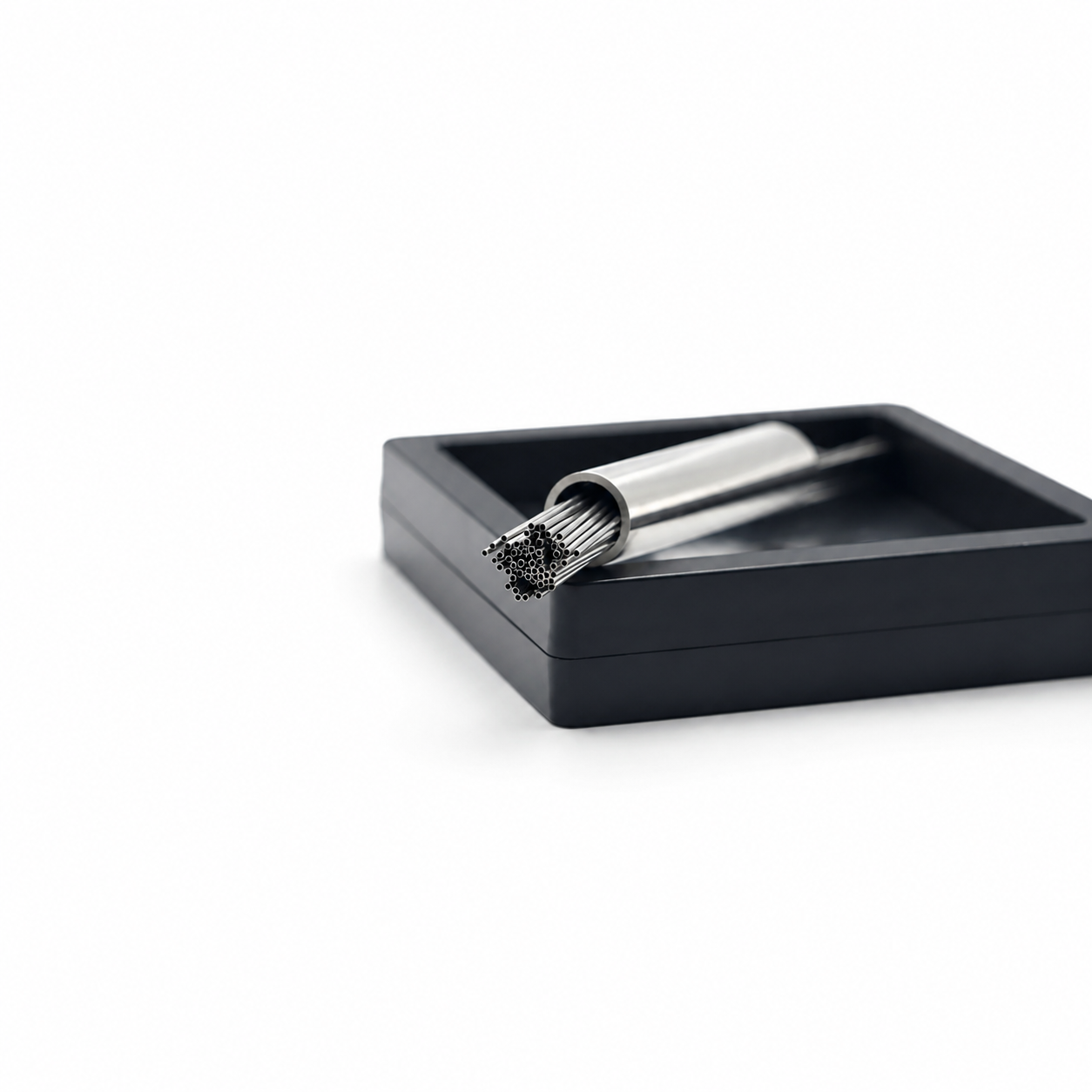

Microtube Heat Exchanger Cores : Sebagai tabung inti atau tabung bundel tabung antar lembaran tabung
Barang Inspeksi | Tujuan |
|---|---|
Inspeksi OD | Pastikan perakitan dan penyegelan lembaran tabung akurat |
Pemeriksaan ID | Pastikan laju aliran stabil dan kontrol penurunan tekanan |
Pemeriksaan Ketebalan Dinding | Pastikan ketahanan tekanan dan kinerja perpindahan panas |
Pemeriksaan Kebulatan | Meningkatkan akurasi perakitan dan stabilitas aliran |
Pemeriksaan Kelurusan | Pastikan perakitan bundel tabung mulus |
Inspeksi Panjang | Memenuhi persyaratan potongan dan gambar |
Inspeksi Ujung Tabung | Pastikan ujung-ujungnya bebas duri, terpotong rapi, dan memiliki talang |
Pemeriksaan Kebersihan Permukaan Bagian Dalam | Periksa oli, partikel, serpihan, residu, dan risiko kontaminasi |
Inspeksi Permukaan | Periksa goresan, penyok, oksidasi, lubang, noda, dan tanda penanganan |
Inspeksi Hembusan Udara / Pembilasan | Pastikan lubang tabung terbuka dan bersih |
Pemeriksaan Partikel/Residu | Untuk persyaratan pembersihan presisi jika berlaku |
Tes PMI | Verifikasi tingkat materi |
Uji Komposisi Kimia | Konfirmasikan kepatuhan material |
Uji Mekanik | Periksa kekuatan tarik, kekuatan luluh, dan perpanjangan |
Uji Kekerasan | Konfirmasikan kondisi material jika diperlukan |
Uji Tekanan Hidrostatis | Verifikasi resistensi tekanan |
Tes Tekanan Udara | Periksa risiko kebocoran |
Uji Kebocoran Udara Di Bawah Air | Deteksi kebocoran yang terlihat |
Uji Kebocoran Helium | Untuk aplikasi luar angkasa, kriogenik, vakum, dan keandalan tinggi |
Pengujian Eddy Saat Ini | Mendeteksi cacat permukaan dan dekat permukaan jika ada |
Pengujian Ultrasonik | Deteksi cacat internal jika ukuran tabung memungkinkan |
Inspeksi Pengemasan | Pastikan ujung yang tertutup, kemasan tersegel, dan perlindungan kontaminasi |
 |  |  |
 |  |  |
 |  |  |
Kami menyediakan tabung kapiler yang dibersihkan dan bebas duri sesuai dengan gambar, sampel, atau spesifikasi teknis pelanggan. Bentuk suplai yang tersedia meliputi panjang lurus, potongan memanjang, presisi tanpa jahitan, dilas dan digambar ulang, baja tahan karat, paduan nikel, titanium, dibersihkan dan ditutup, tabung mikro bebas duri, ujung berlubang, tabung untuk perakitan lembaran tabung, dan tabung untuk inti penukar panas dirgantara.

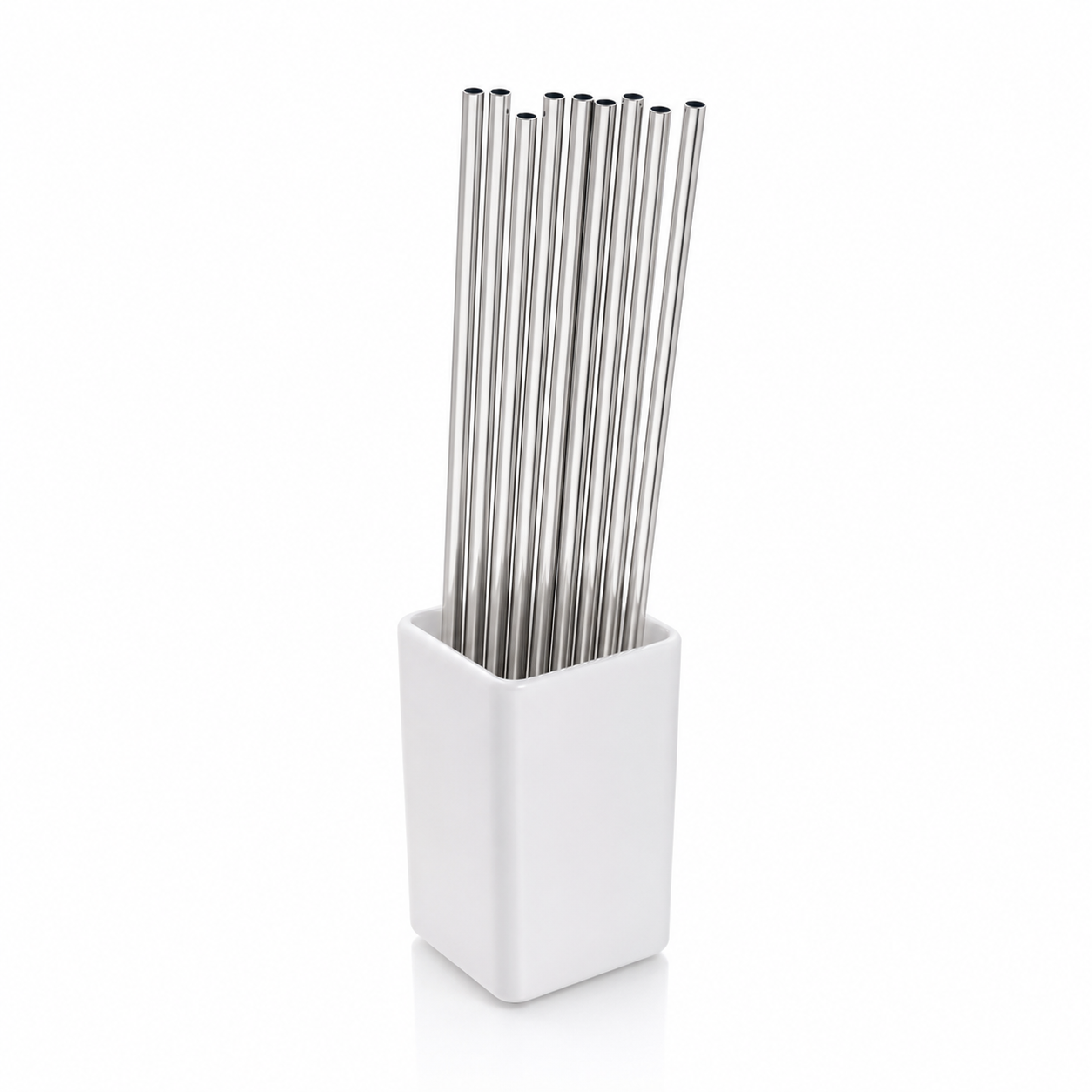

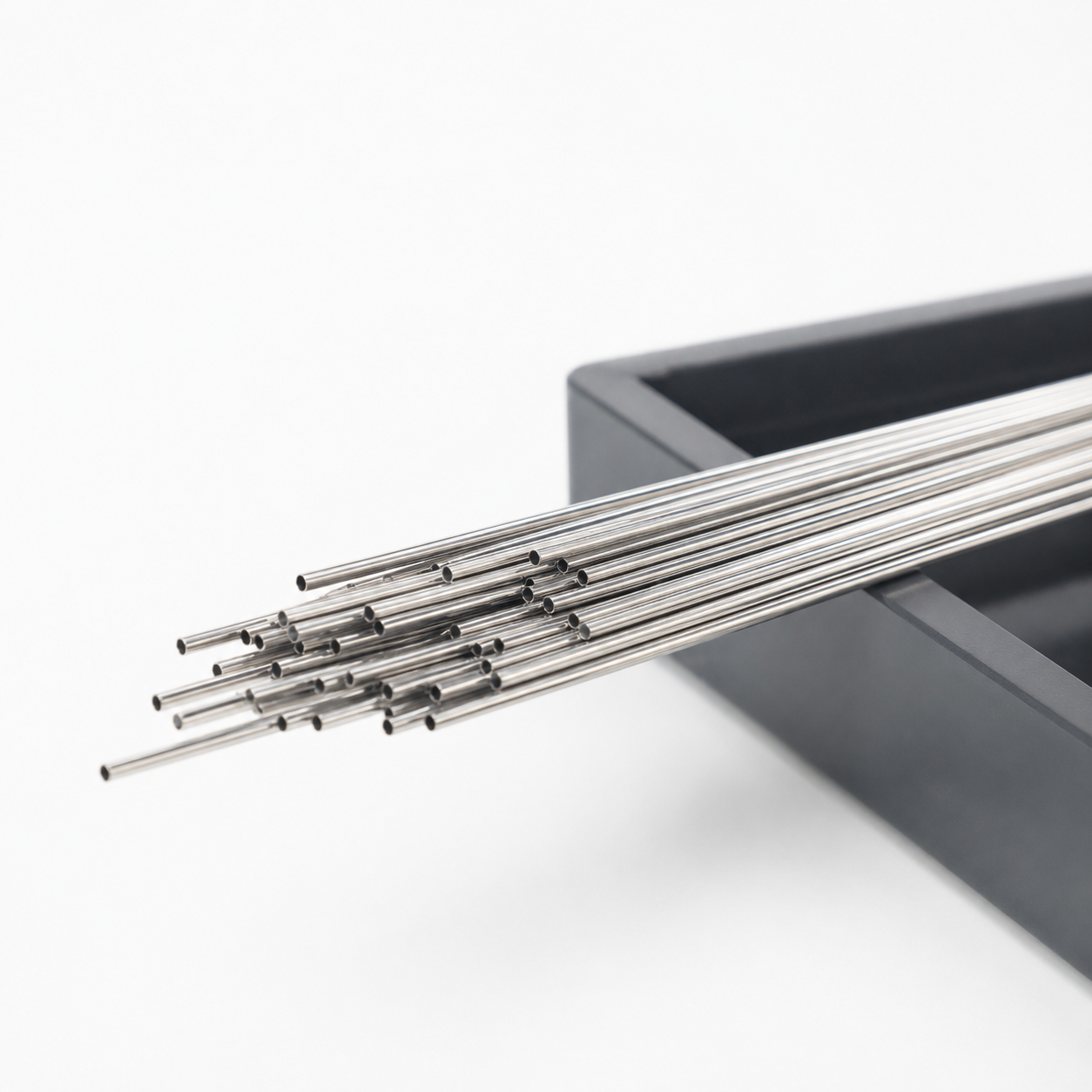

Tabung kapiler lurus tersedia dengan panjang hingga 12 meter. Opsi potong-ke-panjang khusus juga disediakan sesuai dengan kebutuhan spesifik.
Tabung kapiler baja tahan karat 316L dan paduan nikel direkomendasikan untuk aplikasi kriogenik karena ketangguhan suhu rendah dan kinerja anti bocor.

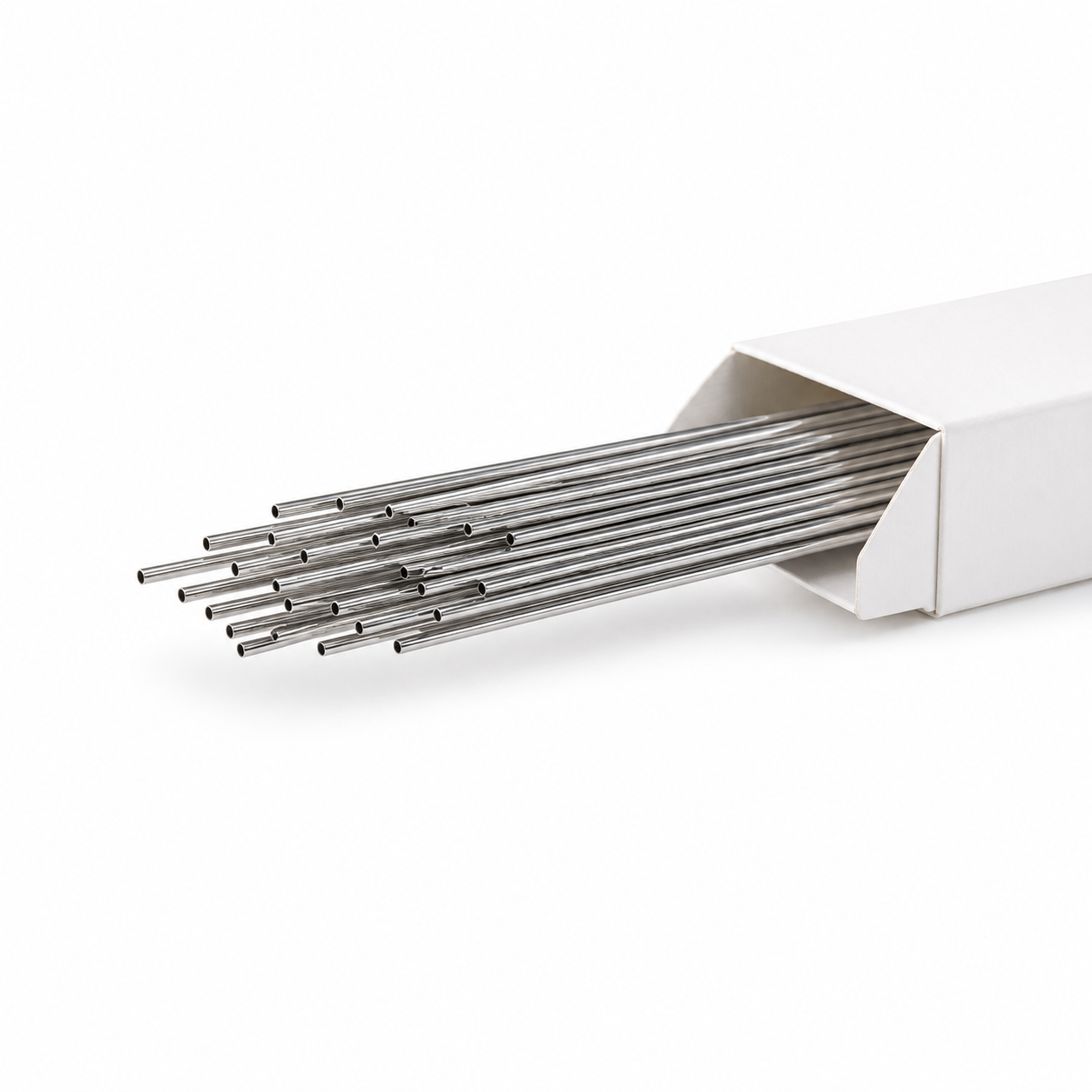

Kami menawarkan ujung yang dipotong bebas duri, ujung yang dilubangi, dan ujung yang tertutup untuk melindungi tabung selama transportasi dan penyimpanan.
