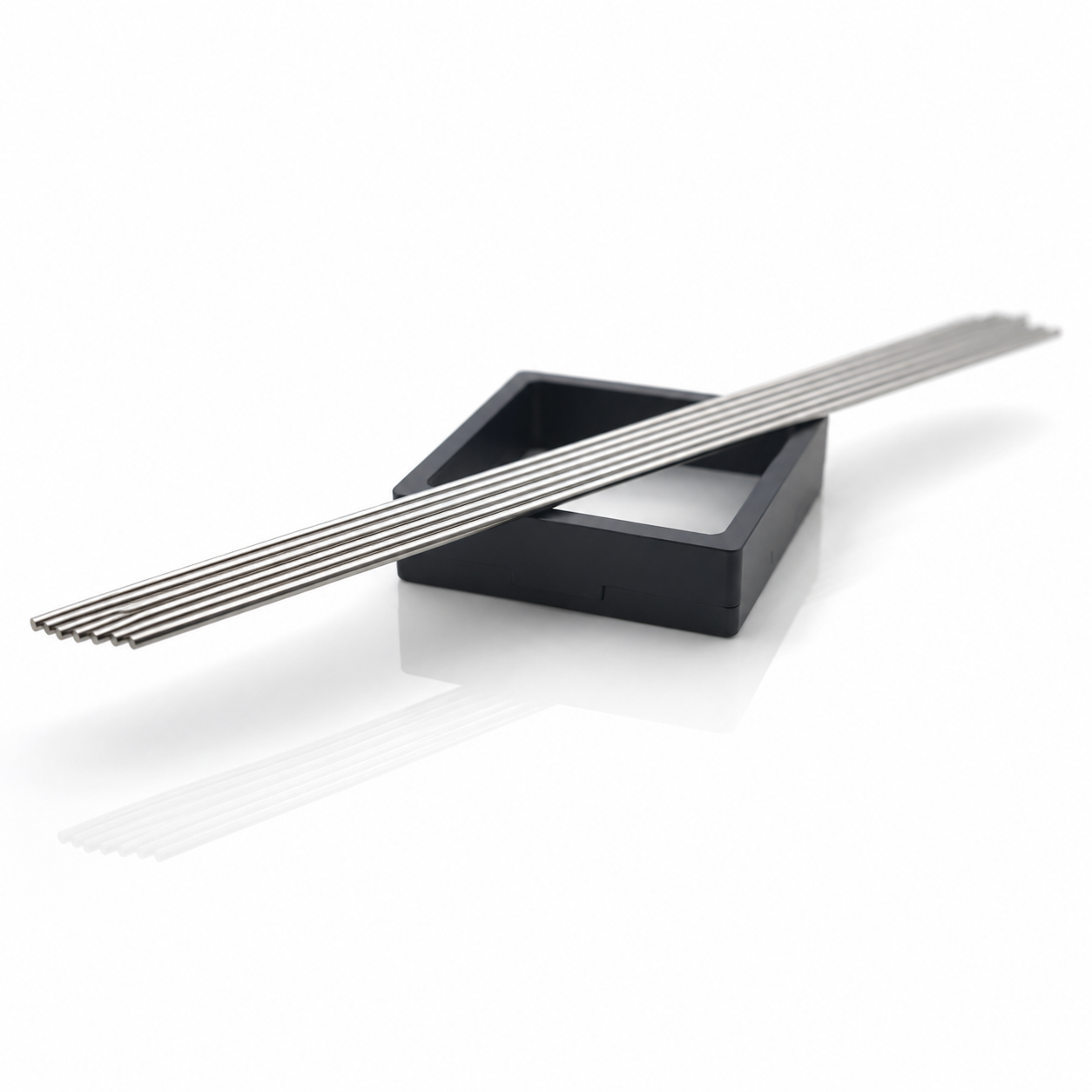

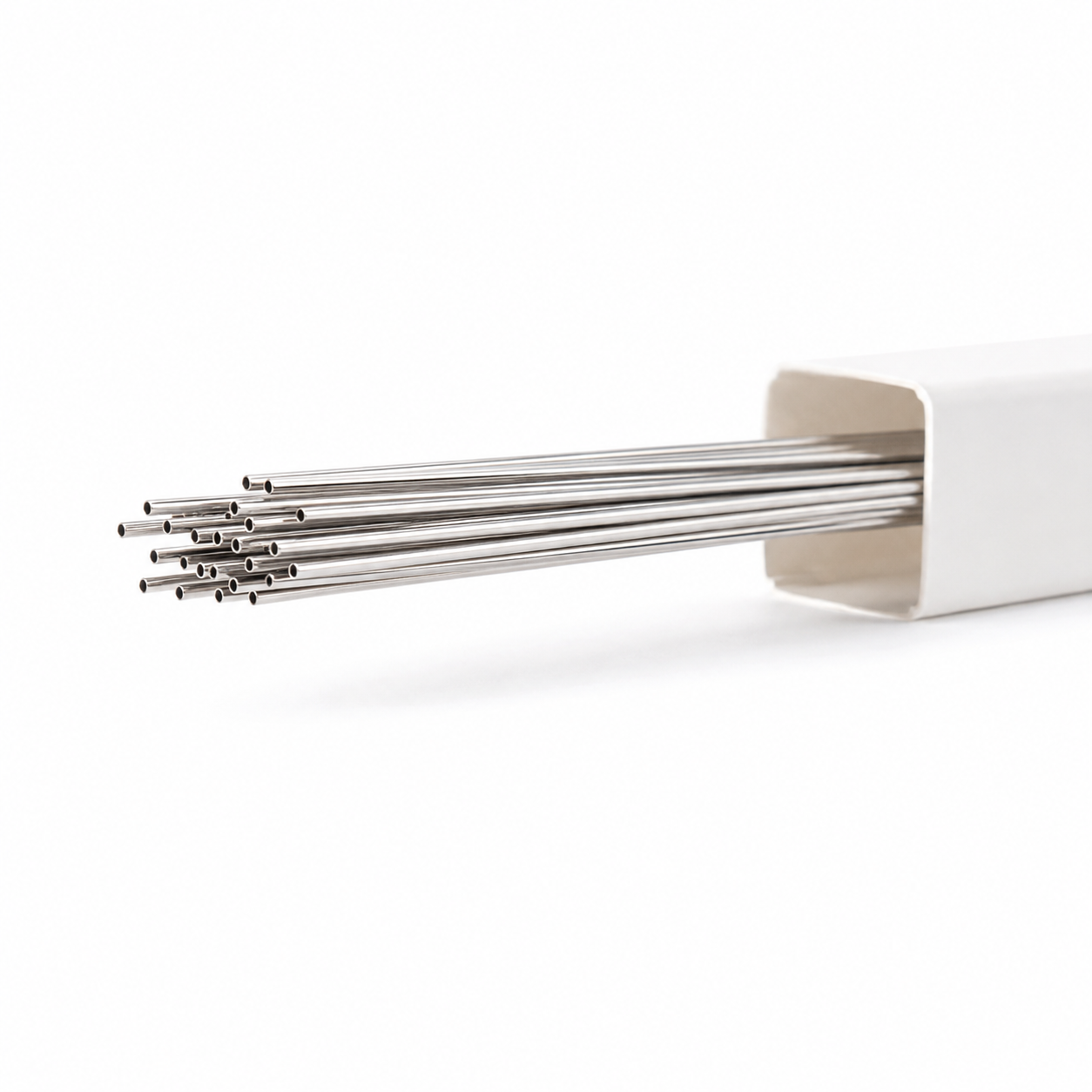

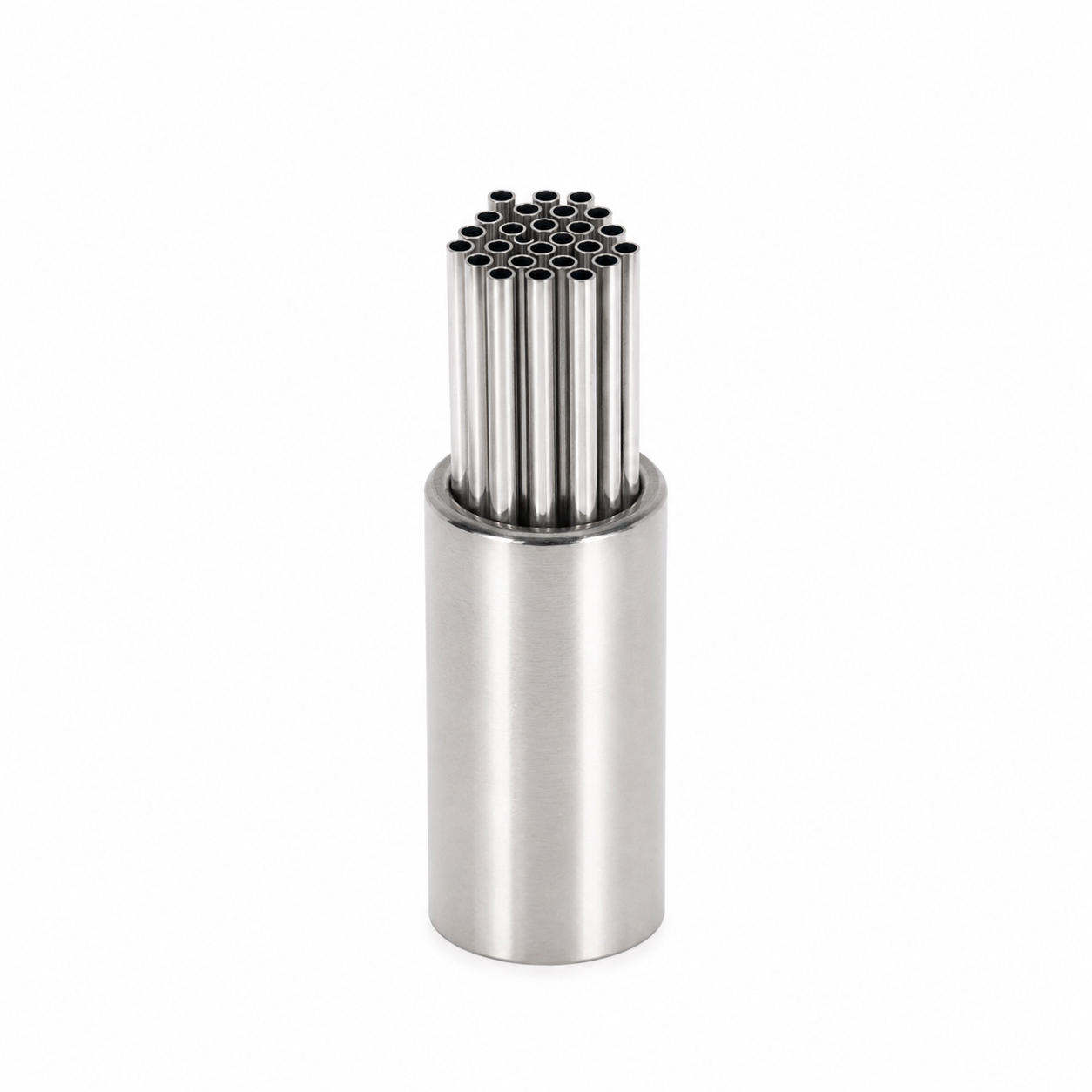

Microtube Heat Exchanger Core Tubes adalah tabung presisi berdiameter kecil yang dirancang untuk inti penukar panas yang kompak dan berkinerja tinggi. Dalam konfigurasi tipikal, ratusan atau ribuan tabung mikro ini dirangkai di antara lembaran tabung untuk membentuk inti perpindahan panas. Satu fluida mengalir di dalam tabung sementara fluida lain mengalir di luar. Diameter tabung yang kecil menciptakan rasio luas permukaan terhadap volume yang tinggi, memungkinkan kinerja termal dalam struktur kompak dan ringan. Tabung ini melayani kebutuhan pengadaan komersial di berbagai sektor industri.
Tabung inti mikrotube memungkinkan produsen penukar panas membuat inti penukar panas yang lebih kecil dan ringan dibandingkan dengan desain tabung konvensional berdiameter besar. Karakteristik ini mendukung aplikasi di bidang kedirgantaraan, balap, pertahanan, sistem termal kompak, dan pendinginan performa tinggi.
Diameter luar tabung mikro yang kecil meningkatkan luas permukaan perpindahan panas dalam volume terbatas. Karakteristik ini berkontribusi terhadap peningkatan efisiensi perpindahan panas dan mendukung desain penukar panas yang ringkas.
Kontrol presisi pada diameter bagian dalam, ketebalan dinding, kebulatan, dan penyelesaian permukaan bagian dalam membantu menjaga kelancaran aliran fluida. Fitur ini bermanfaat bagi radiator, intercooler, oil cooler, kondensor, evaporator, dan sistem pendingin sisi udara.
Tabung mikro berfungsi sebagai bejana bertekanan kecil di dalam inti penukar panas. Dengan pemilihan material yang tepat, kontrol ketebalan dinding, dan pengujian tekanan, mereka beroperasi pada penukar panas bertekanan tinggi, sistem CO₂ superkritis, sistem hidrogen, dan sistem manajemen termal ruang angkasa.
Tabung mikro paduan nikel termasuk Inconel 625, Inconel 600, Inconel 601, Incoloy 800, Incoloy 825, dan Hastelloy C276 memberikan kekuatan suhu tinggi, ketahanan oksidasi, dan ketahanan korosi untuk penukar panas suhu tinggi.
Tabung mikro baja tahan karat 316L dan paduan nikel beroperasi di penukar panas kriogenik, sistem LNG, sistem pendingin hidrogen, dan penukar panas suhu rendah. Mereka menawarkan ketangguhan suhu rendah, permukaan internal yang bersih, dan kinerja anti bocor.
Tergantung pada fluida kerja dan lingkungan, baja tahan karat, baja tahan karat dupleks, paduan nikel, atau titanium dapat dipilih untuk menahan korosi dari minyak, gas, cairan pendingin, air laut, media kimia, zat pendingin, dan cairan kriogenik.
Tabung inti penukar panas mikrotube memerlukan konsistensi dimensi untuk perakitan lembaran tabung, pengelasan, mematri, penyegelan, atau proses penyambungan lainnya. Produksi berfokus pada toleransi OD yang ketat, ketebalan dinding yang stabil, kelurusan, ujung bebas duri, dan kondisi permukaan yang bersih.
 |  |  |
Parameter | Jangkauan |
OD | 0,2 - 6,0 mm |
WT | 0,02 - 1,50mm |
Panjang | ≤12 mtr |
Panjang kumparan | ≤ 500 m |
Tipe yang tersedia antara lain bentuk lurus dan koil. Fabrikasi dapat dilakukan sesuai gambar atau sampel. Kondisi pengiriman mencakup berbagai perlakuan panas (anil/BA/solusi yang diolah, pelepasan tegangan, QT), tingkat kekerasan material (pengerasan dingin, setengah pengerasan, 1/4 pengerasan, lunak), dan kondisi permukaan (acar, pasif, cerah, digiling, dipoles, dibersihkan, tingkat sanitasi).
Bahan | Aplikasi yang Cocok |
Baja Tahan Karat 304 / 304L | Sistem pendingin umum, penukar panas kompak, lingkungan dengan korosi rendah |
Baja Tahan Karat 316L | Layanan kriogenik, pendingin oli, kondensor, evaporator, sistem terkait hidrogen, inti penukar panas bersih |
Baja Tahan Karat 321 | Penukar panas suhu tinggi dan aplikasi tahan oksidasi |
Baja Tahan Karat 310S | Sistem perpindahan panas suhu tinggi |
Dupleks 2205 | Kekuatan tinggi dan ketahanan terhadap korosi klorida |
Super Dupleks 2507 | Air laut, lepas pantai, dan lingkungan korosi yang parah |
Baja Tahan Karat 904L | Lingkungan penukar panas asam dan kimia yang kuat |
Inkonel 625 | Tekanan tinggi, suhu tinggi, ruang angkasa, CO₂ superkritis, pendingin udara berdarah |
Inkonel 600/601 | Penukar panas tahan oksidasi suhu tinggi |
Incoloy 800/825 | Penukar panas fluida bersuhu tinggi dan korosif |
Hastelloy C276 | Korosi parah, proses kimia, penukar panas tahan asam |
Titanium Kelas 2 / Kelas 5 | Aplikasi penukar panas ringan, air laut, kimia, dan luar angkasa |
Tabung ini berfungsi sebagai tabung inti perpindahan panas pada radiator, intercooler pendingin-udara, dan pendingin oli untuk oli pelumas, oli hidrolik, dan sistem bahan bakar oli. Mereka juga beroperasi pada penukar panas minyak-udara, penukar panas bertekanan tinggi/suhu tinggi, penukar panas kriogenik, dan pendingin udara berdarah untuk sistem ruang angkasa. Aplikasi tambahan mencakup kondensor dan evaporator untuk sistem pendingin, penukar panas material perubahan fasa untuk penyimpanan energi panas, dan penukar panas cangkang & tabung mikrotube untuk perpindahan panas cair-cair, gas-cair, tekanan tinggi, suhu tinggi, dan kriogenik.
 |  |  |
 |  |  |
 |  |  |
Barang Inspeksi | Tujuan |
Inspeksi OD | Pastikan perakitan dan penyegelan lembaran tabung akurat |
Pemeriksaan ID | Pastikan laju aliran stabil dan penurunan tekanan rendah |
Pemeriksaan Ketebalan Dinding | Pastikan ketahanan tekanan dan konsistensi dimensi |
Pemeriksaan Kebulatan | Meningkatkan akurasi perakitan dan stabilitas aliran |
Pemeriksaan Kelurusan | Pastikan perakitan bundel tabung mulus |
Inspeksi Panjang | Memenuhi persyaratan desain potongan memanjang dan lembaran tabung |
Inspeksi Permukaan | Periksa goresan, penyok, oksidasi, lubang, dan noda |
Kebersihan Permukaan Bagian Dalam | Mengurangi kontaminasi, penyumbatan, dan risiko kegagalan sistem |
Inspeksi Duri | Pastikan ujung tabung bebas duri untuk perakitan dan pengelasan |
Tes PMI | Verifikasi tingkat materi |
Uji Komposisi Kimia | Konfirmasikan kepatuhan material |
Uji Mekanik | Periksa kekuatan tarik, kekuatan luluh, dan perpanjangan |
Uji Kekerasan | Konfirmasikan kondisi material jika diperlukan |
Uji Tekanan Hidrostatis | Verifikasi resistensi tekanan |
Tes Tekanan Udara | Periksa risiko kebocoran |
Pengujian Eddy Saat Ini | Mendeteksi cacat permukaan dan dekat permukaan |
Pengujian Ultrasonik | Deteksi cacat internal jika ada |
Pemeriksaan Kemasan Bersih | Pastikan pengiriman bebas minyak, bebas debu, tertutup, dan terlindungi |
Tabung Inti Penukar Panas Microtube disediakan sesuai dengan gambar pelanggan, sampel, atau spesifikasi teknis. Tersedia pesanan uji coba batch kecil dan produksi massal. Bentuk suplai meliputi tabung mikro panjang lurus, dipotong memanjang, ditarik presisi, dan berdinding tipis dengan ujung bebas duri, dibersihkan dan ditutup. Layanan pemrosesan yang dipersonalisasi meliputi pemotongan, pemotongan laser, pengelasan laser, pembengkokan, penggulungan, penggilingan, pemolesan, pembersihan, pembentukan ujung, pembentukan hidrolik, pembakaran, flanging, chamfering, deburring, grooving, penggulungan benang, perforasi, penutup, permesinan CNC, dan pengeboran EDM.

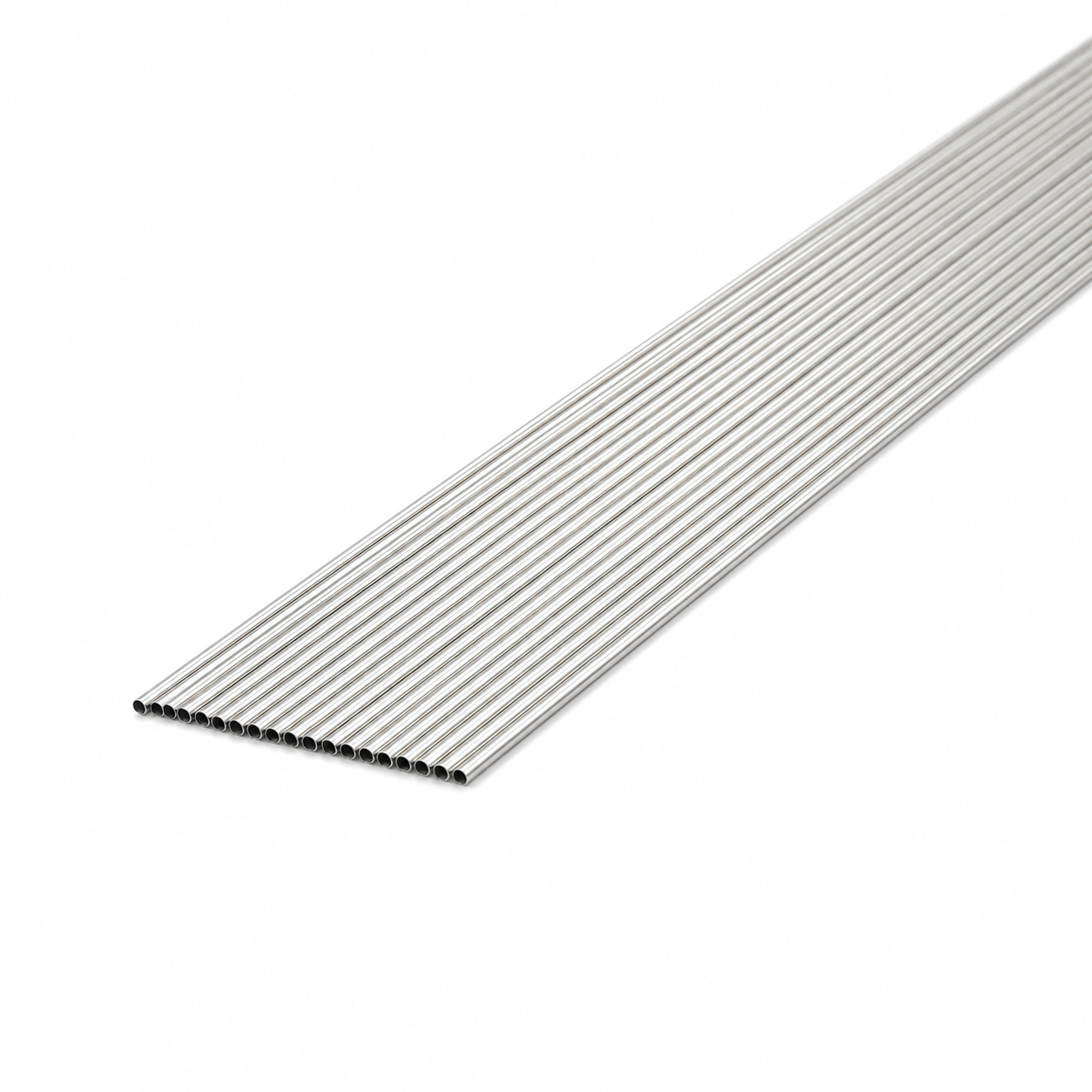

Tabung mikro lurus tersedia dengan panjang hingga 12 meter. Tabung mikro melingkar dapat disuplai dengan panjang hingga 500 meter.
Baja tahan karat Super Duplex 2507 dan Titanium Grade 2 / Grade 5 cocok untuk aplikasi air laut dan lepas pantai karena sifat ketahanan korosinya.
Perlakuan panas yang tersedia meliputi anil/BA, perlakuan larutan, pelepasan tegangan, dan QT (quenched dan tempered). Pilihan kekerasan material meliputi kondisi pengerasan dingin, pengerasan setengah, pengerasan 1/4, dan lunak.
