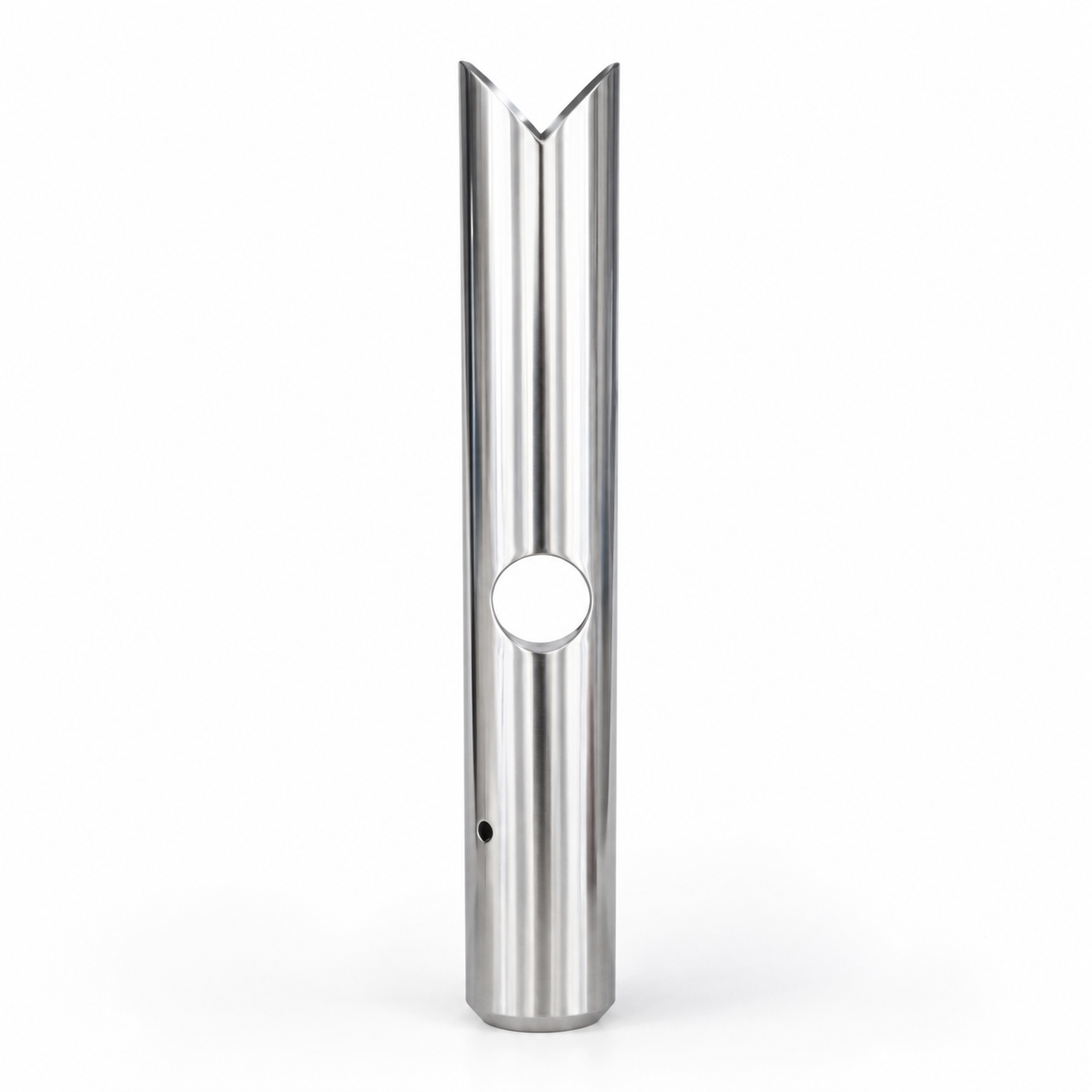

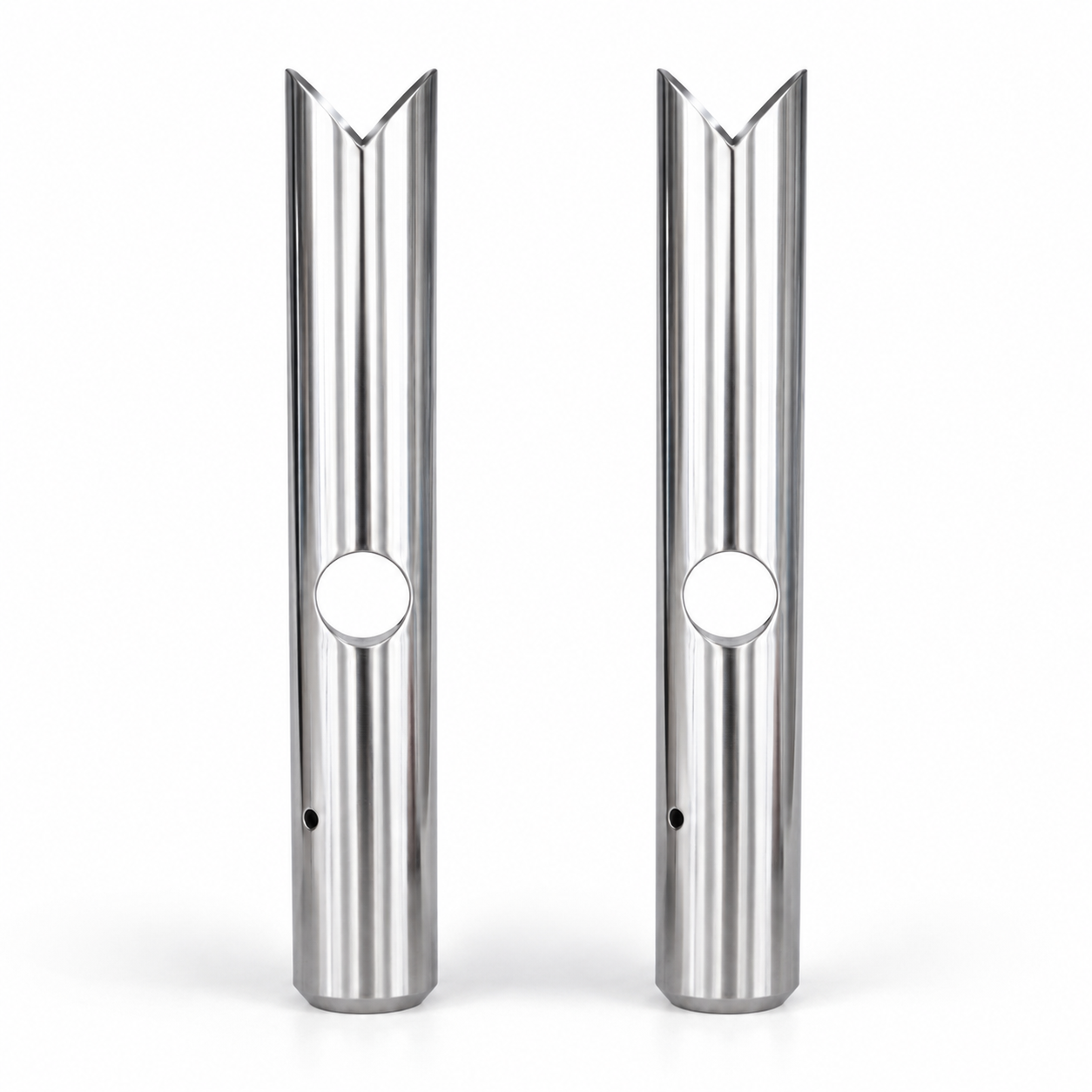

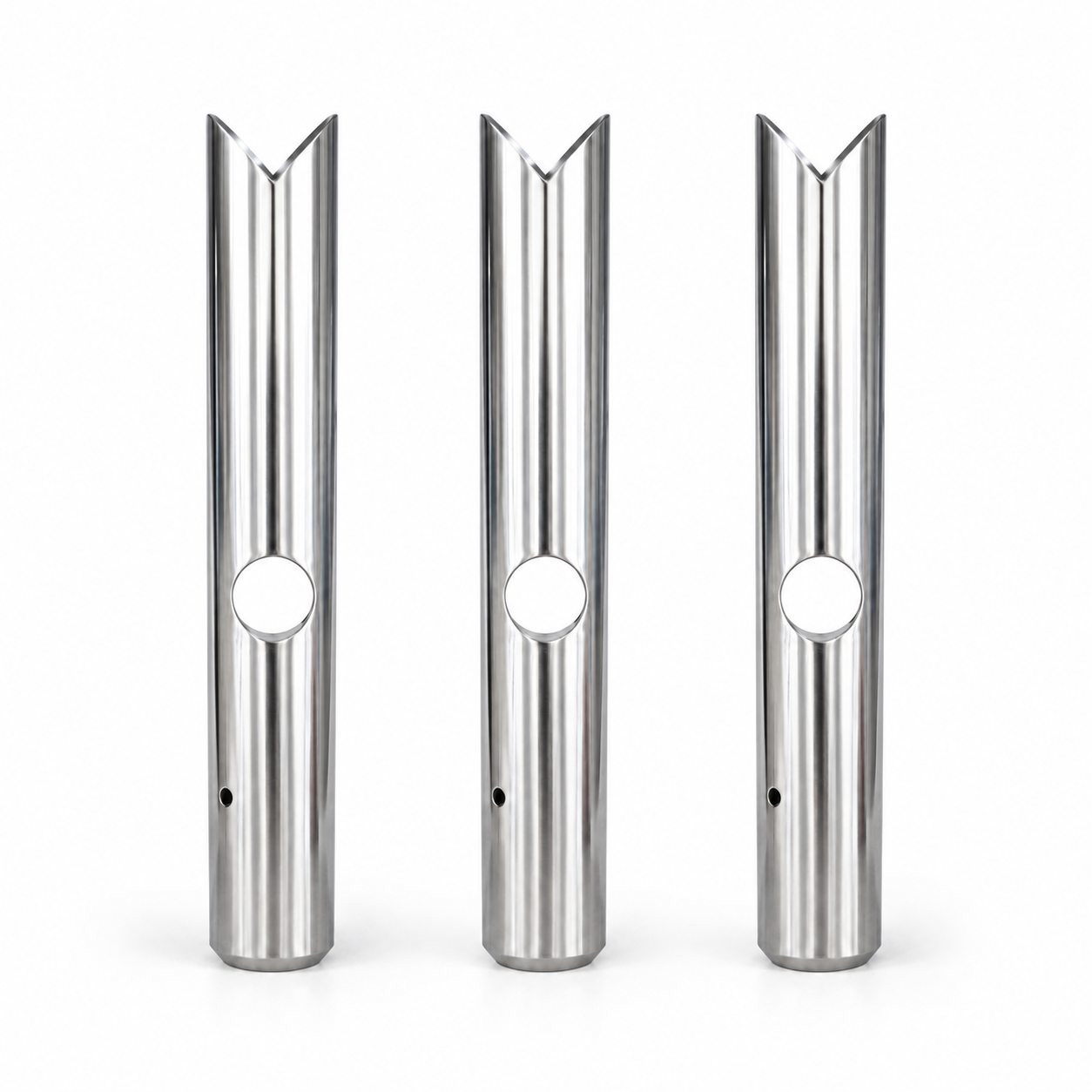

Huashang Steel memproduksi Header Air khusus dan Rakitan Header Sisi Air dari pipa tanpa sambungan, diproduksi secara ketat sesuai dengan gambar yang disetujui pelanggan. Header Air merupakan bagian dari sirkuit aliran sisi air pada penukar panas industri, berfungsi sebagai sambungan utama antara pipa air eksternal dan jalur aliran internal inti penukar.
Barang | Jangkauan | Menampilkan |
|---|---|---|
Jenis Produk | Rakitan Header Air Pendingin |  |
Rentang Ukuran | NPS 1/2" – NPS 48" (DN50 – DN1200) | |
Diameter Luar | 21,3mm – 1219mm | |
Ketebalan Dinding | SCH 10S – SCH XXS | |
Panjang | Kustom sesuai gambar | |
Tekanan Desain | Hingga 350 bar (tergantung proyek) | |
Suhu Desain | -196°C hingga +650°C | |
Tipe Akhir | Ujung Bevel / Ujung Bergelang / Ujung Mesin | |
Permukaan Selesai | Acar, Pasif, Mesin |
Header Air Masuk menerima air dari pipa saluran masuk eksternal dan mengarahkannya ke saluran penukar panas internal. Ini dapat mendistribusikan air ke beberapa saluran aliran dan menghubungkan Nozel Air dan port tambahan. Komponen ini juga digambarkan sebagai Header Distribusi Air, Manifold Air Masuk, atau Header Saluran Masuk Sisi Air.
Header Air Keluaran mengumpulkan air yang keluar dari saluran penukar panas dan menghubungkan sirkuit air internal dengan pipa saluran keluar eksternal. Deskripsi alternatif mencakup Header Pengumpul Air, Manifold Air Keluaran, Manifold Pengumpul Air, dan Header Outlet Sisi Air. Header saluran masuk dan saluran keluar dapat mendukung sambungan ventilasi, pengurasan, pengujian, atau pemeliharaan sebagaimana ditentukan dalam gambar perakitan.
Header Air dapat ditetapkan sebagai Header Air HP (Tekanan Tinggi), IP (Tekanan Menengah), atau LP (Tekanan Rendah). Label ini menjelaskan sirkuit tekanan yang ditentukan; mereka tidak mewakili peringkat tekanan universal. Persyaratan tekanan, suhu, dan material desain sebenarnya mengikuti spesifikasi proyek pelanggan.

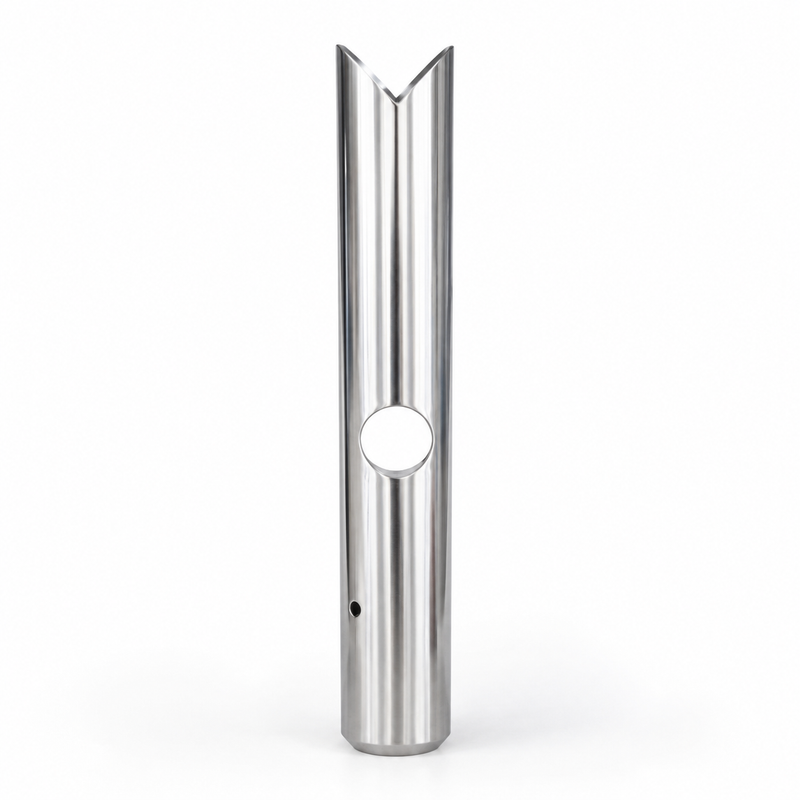

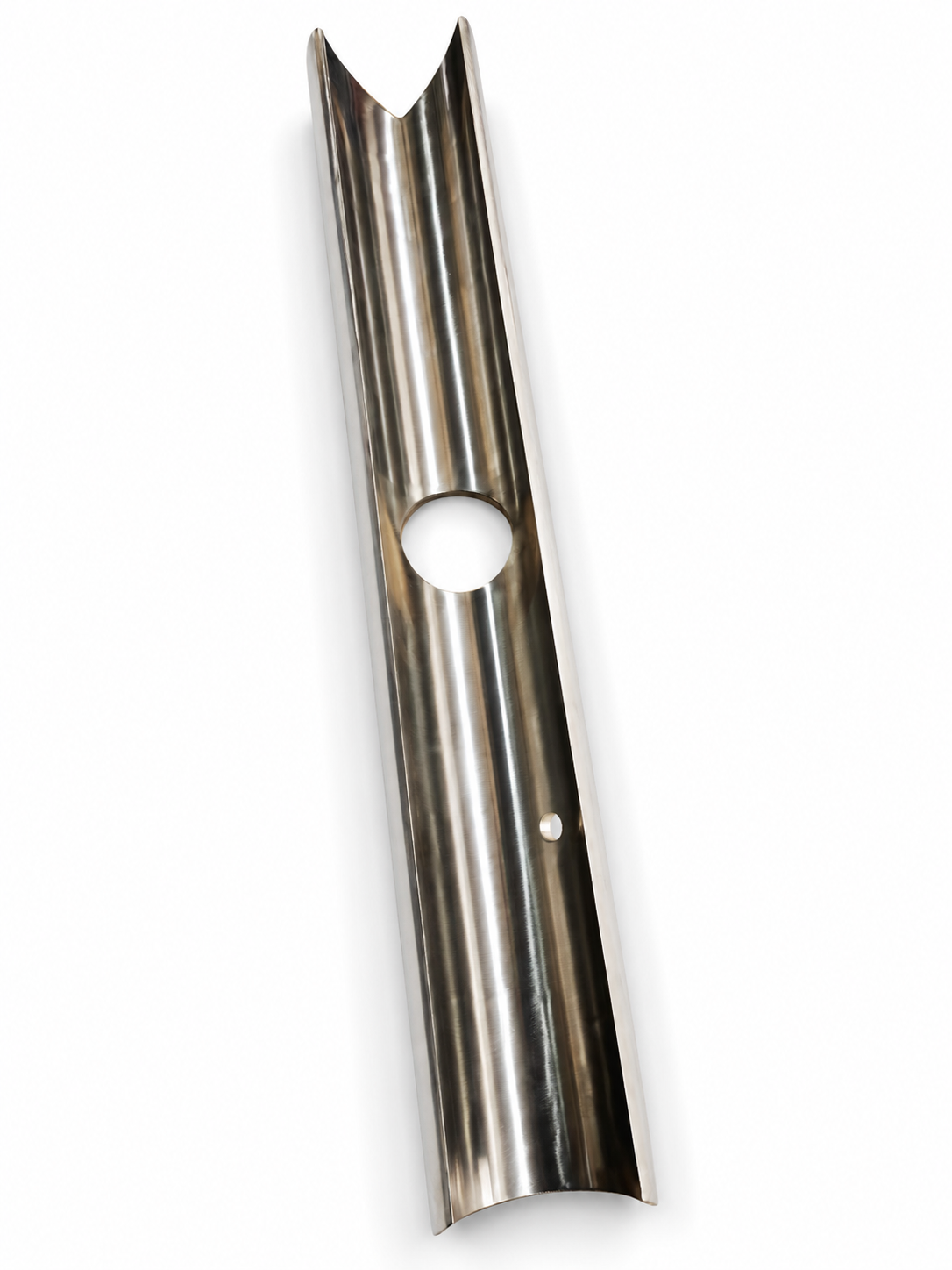

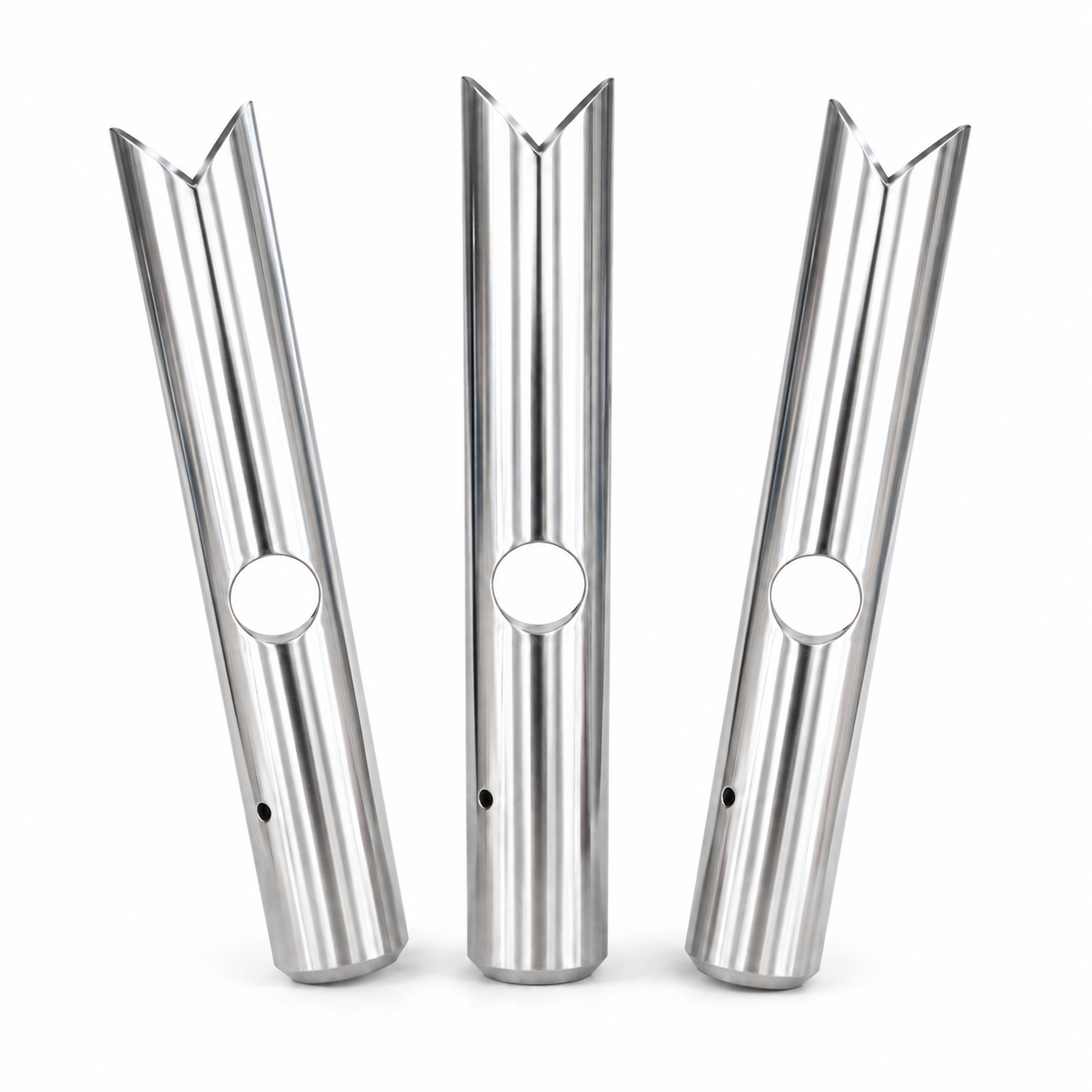

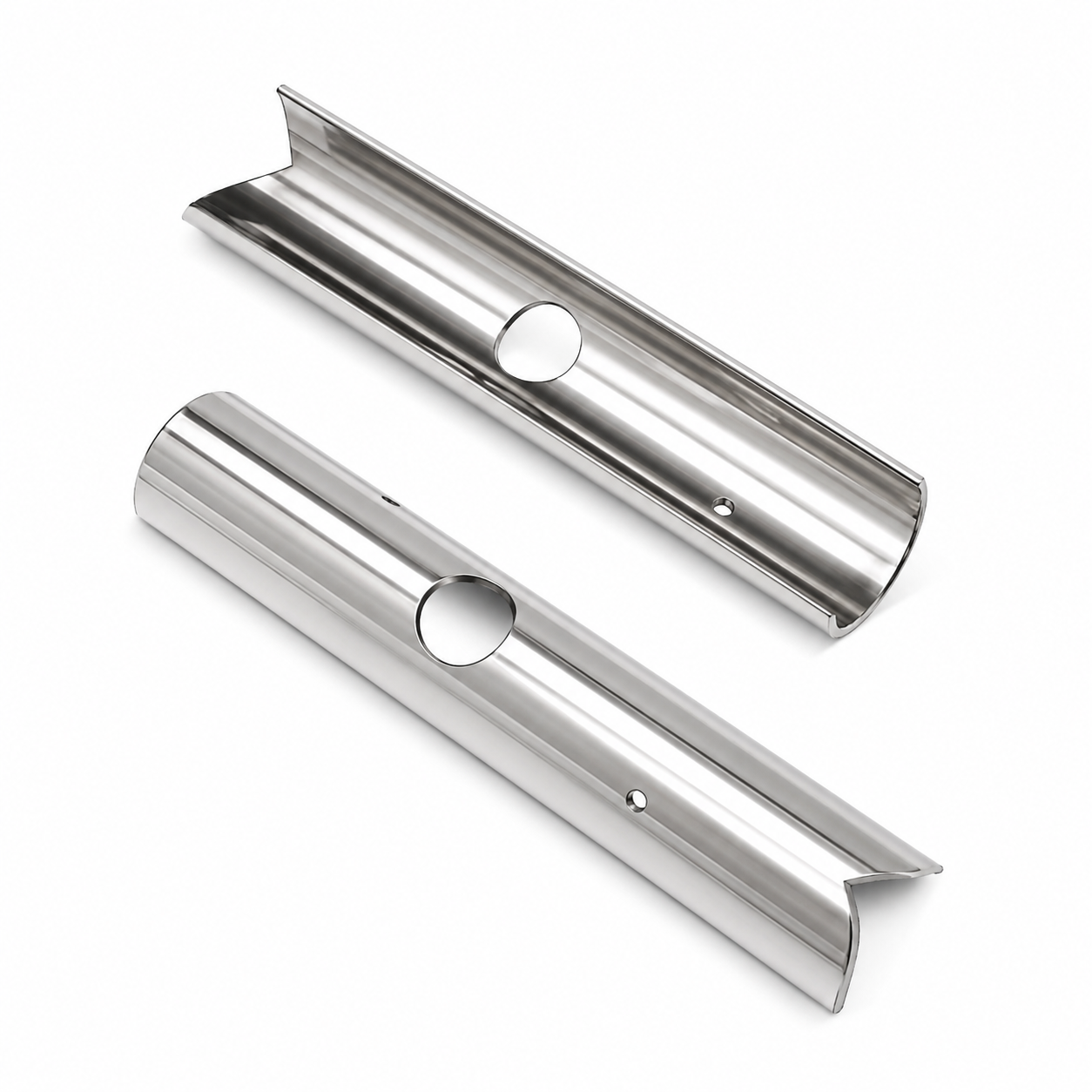

Menurut desain yang disetujui, Header Air dapat diproduksi sebagai Header Air Setengah Kerang, Header Air Pipa Terpisah, Header Air Semi-Silinder, Header Air Tubular, Header Air Pipa Tanpa Jahitan, Header Air Mesin CNC, Header Air Pabrikan, Rakitan Header Air yang Dilas, atau Header Air yang Dipasang di Inti. Header Air Setengah Cangkang diproduksi dengan memotong dan mengolah pipa mulus ke profil yang diperlukan dan disuplai sebagai komponen berbasis gambar untuk integrasi selanjutnya.
 |  |  |
 |  |  |
 |  |  |

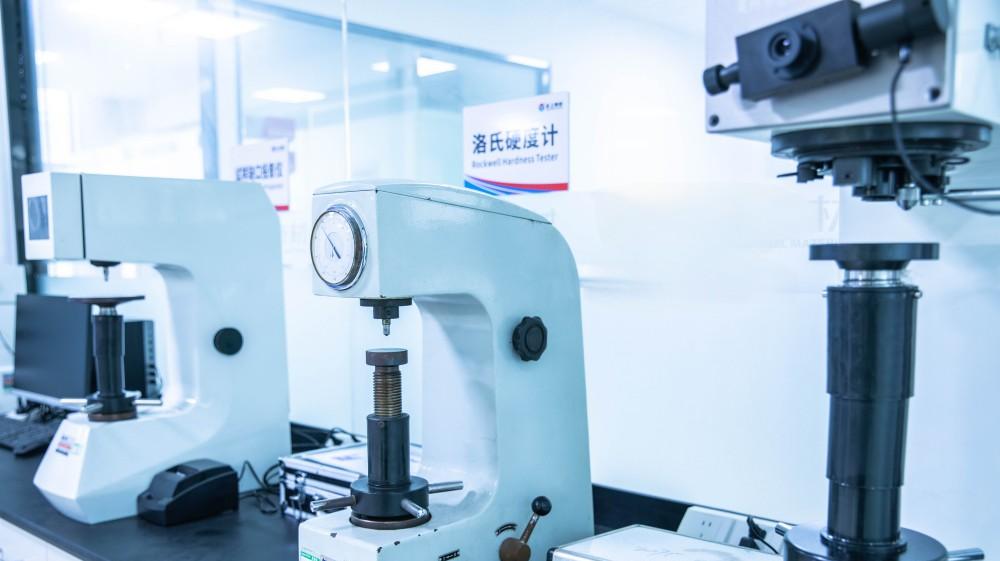

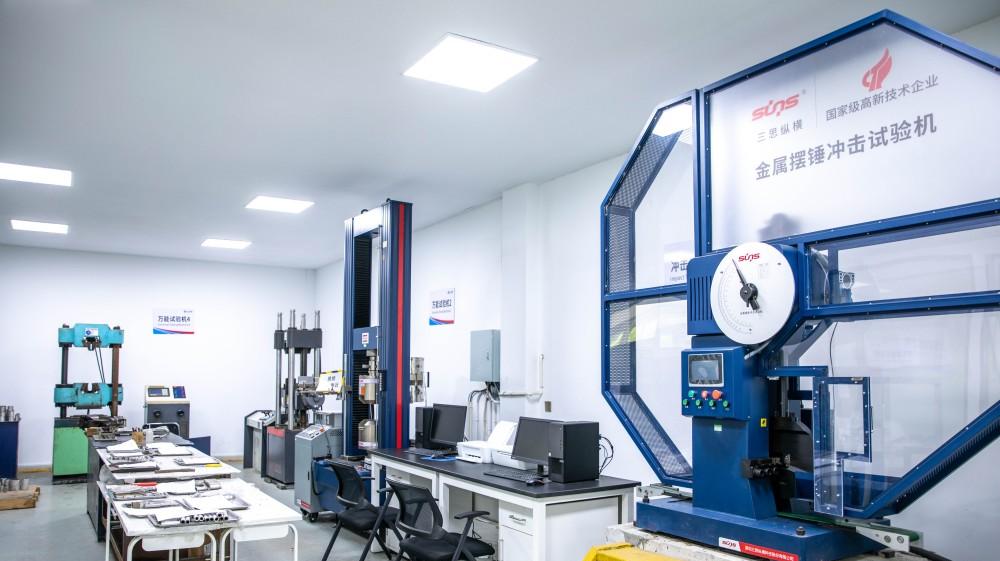

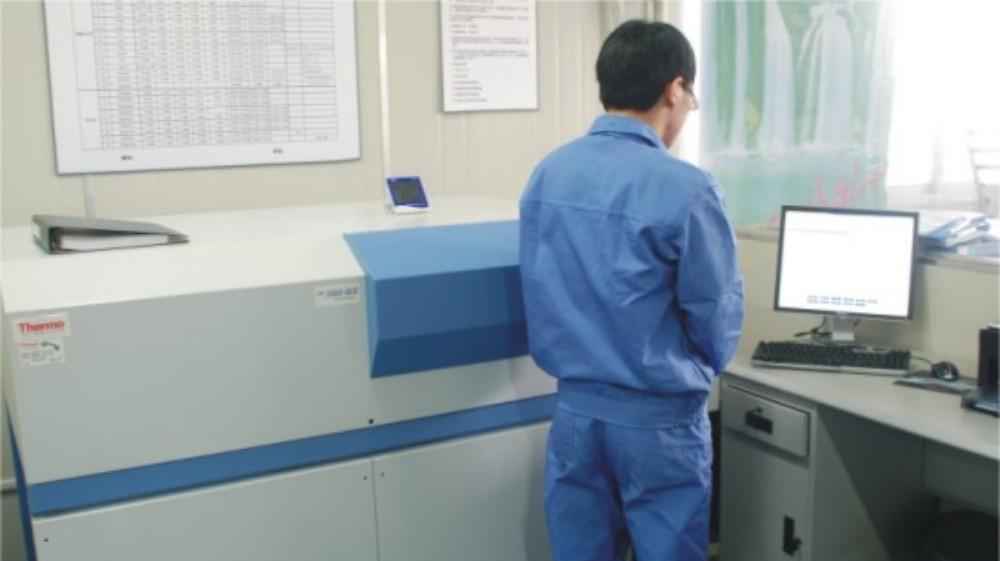

Sebelum pemesinan, pipa seamless diperiksa komposisi kimianya, sifat mekaniknya, kesesuaian pengujian ultrasonik (UT), diameter luar, dan ketebalan dinding. Pemeriksaan ini memastikan bahwa bahan mentah memenuhi kualitas yang ditentukan dan cocok untuk pemotongan selanjutnya dan pemesinan CNC.

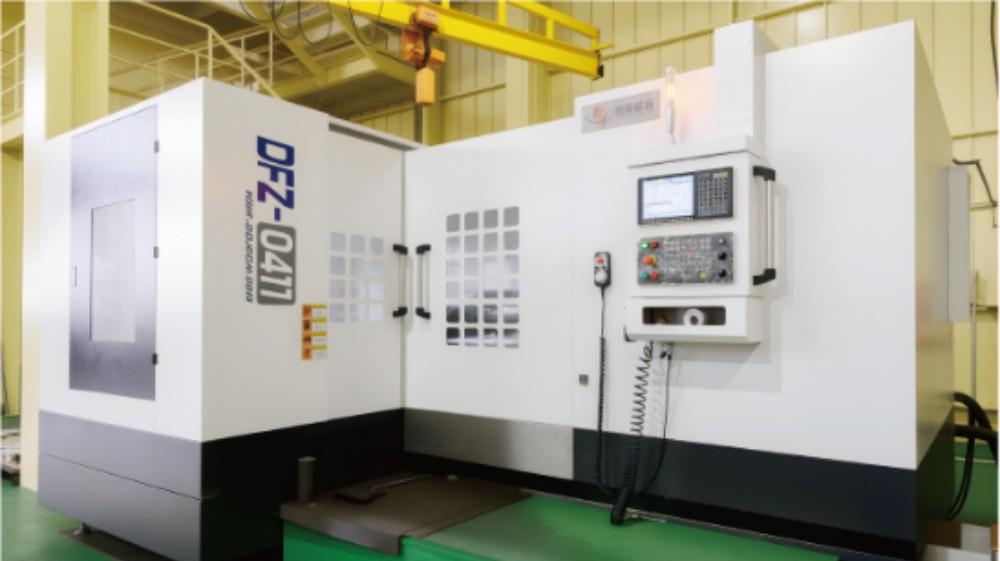

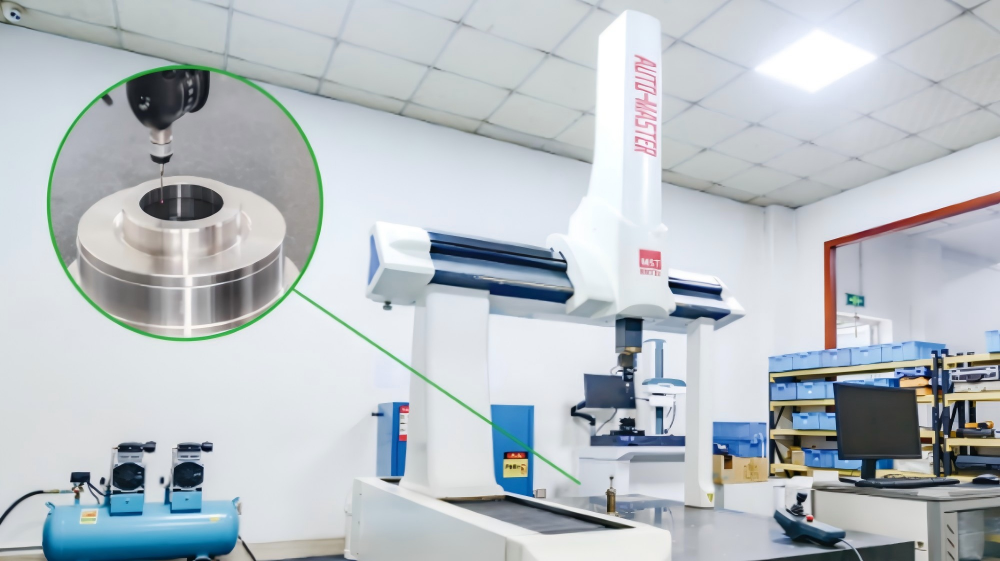

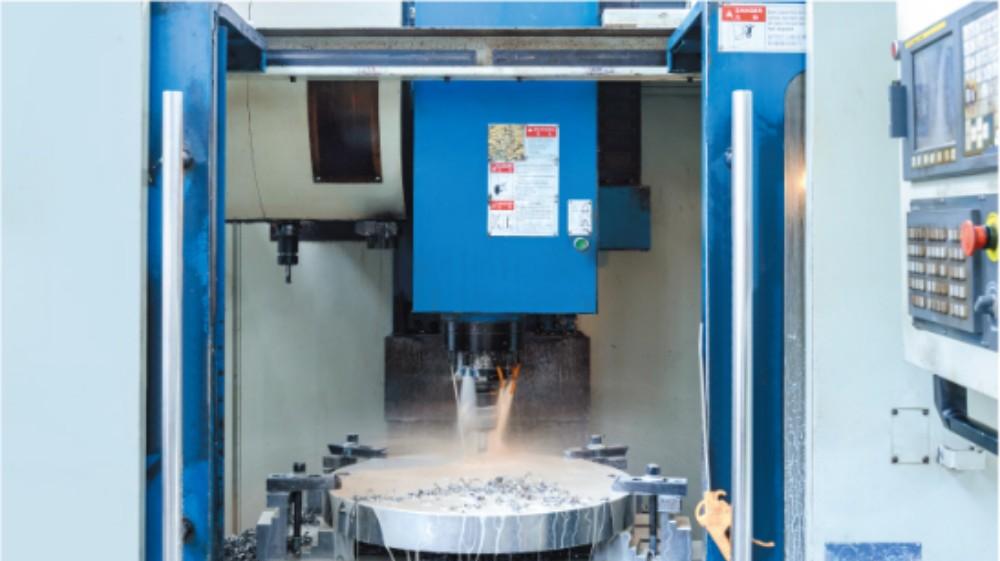

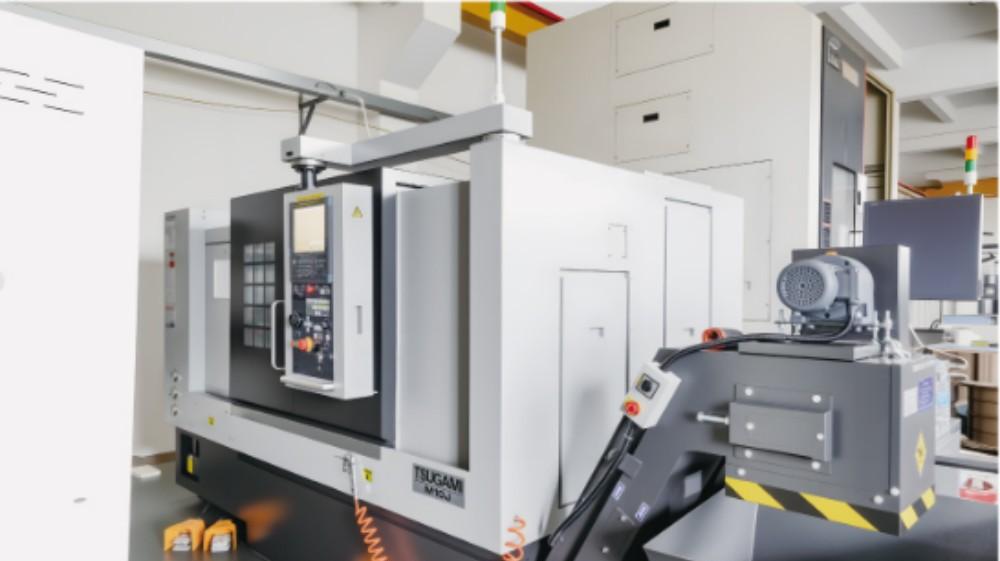

Setelah pemesinan bubut CNC, setiap Header Air menjalani inspeksi dimensi berbasis gambar, verifikasi profil, inspeksi antarmuka dan permukaan kawin, inspeksi visual dan kondisi permukaan, serta Identifikasi Material Positif (PMI). Verifikasi PMI mengonfirmasi kualitas material komponen akhir dan mengurangi risiko tercampurnya material selama produksi.
Bahan yang tersedia antara lain Stainless Steel, Duplex Stainless Steel, Paduan Nikel, dan Titanium dan Paduan Titanium. Header Air dan Manifold Air berbasis gambar digunakan dalam penukar panas industri, penukar panas kompak, penukar panas sirkuit cetak, pendingin air dan pendingin proses, sistem pendingin gas, peralatan pemulihan panas, peralatan pembangkit listrik, sistem termal hidrogen dan CO₂, peralatan proses bertekanan tinggi, dan sistem manajemen termal khusus. Kesesuaian akhir ditentukan oleh perancang peralatan berdasarkan media pengoperasian, suhu, tekanan, dan kode desain yang berlaku.
Huashang Steel melindungi kekayaan intelektual pelanggan dengan tidak mempublikasikan gambar pelanggan, dimensi pasti, toleransi, koordinat pembukaan, detail perakitan, nomor gambar, atau identitas pelanggan. Informasi teknis spesifik proyek tetap dirahasiakan.
Water Header adalah komponen yang diproduksi khusus dan merupakan bagian dari sirkuit aliran sisi air pada penukar panas industri. Ini menghubungkan pipa air eksternal dengan saluran aliran internal inti penukar dan dapat mendistribusikan, mengumpulkan, atau mengarahkan air tergantung pada posisi pemasangannya.
Ya. Huashang Steel memproduksi Header Air secara ketat sesuai dengan gambar yang disetujui pelanggan, termasuk diameter khusus, ketebalan dinding, panjang, profil, bukaan, dimensi antarmuka, dan persiapan tepi.
Header Air dapat diproduksi dari Stainless Steel, Duplex Stainless Steel, Paduan Nikel, dan Paduan Titanium dan Titanium. Pemilihan material dikonfirmasi berdasarkan tekanan desain proyek, suhu, dan media operasi.
Setiap Header Air menerima pengujian ultrasonik bahan mentah, inspeksi dimensi berbasis gambar, verifikasi profil dan antarmuka, inspeksi kondisi permukaan, dan verifikasi PMI. Dokumentasi material dan ketertelusuran penuh disediakan pada setiap pengiriman.
Untuk meminta penawaran untuk Header Air khusus atau Rakitan Header Sisi Air, kirimkan gambar dan spesifikasi proyek yang Anda setujui. Huashang Steel mendukung produksi skala kecil dan berbasis proyek, dengan pasokan Header, Kelopak, Nozel, pipa, fitting, dan flensa yang terkoordinasi.
