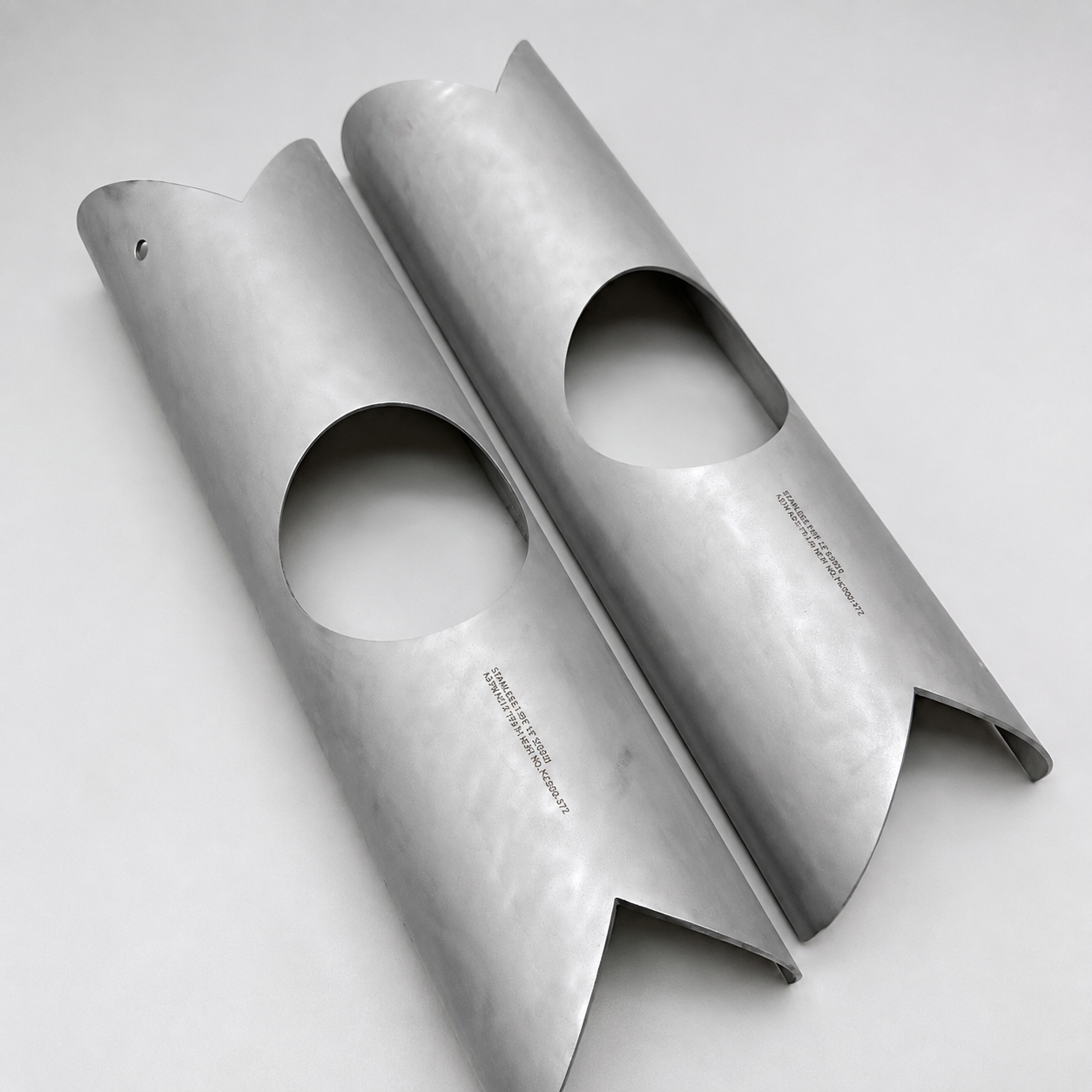

Huashang Steel memproduksi Header Penukar Panas khusus, Manifold Penukar Panas, dan Komponen Kelopak Internal dari pipa mulus sesuai dengan gambar yang disetujui pelanggan. Komponen berbasis gambar ini menghubungkan, mendistribusikan, atau mengumpulkan media proses dalam rakitan penukar panas. Tergantung pada desain peralatan dan terminologi pelanggan, mereka dapat digambarkan sebagai Header Penukar Panas, Manifold Penukar Panas, Manifold Header, Manifold Aliran, Rakitan Header Kustom, Rakitan Header Dilas, atau Rakitan Header Pabrikasi.
Berbeda dengan alat kelengkapan pipa standar, komponen ini tidak memiliki dimensi universal. Profil, kelengkungan, bukaan, permukaan kawin, dan dimensi antarmuka dibuat sesuai dengan gambar peralatan yang disetujui. Nama produk sesuai dengan media layanan aktual dan penunjukan sirkuit yang ditentukan oleh pelanggan.
Komponen sisi masuk menerima media proses dan mengarahkannya ke saluran penukar panas internal. Ini dapat digambarkan sebagai Inlet Header, Inlet Distribution Header, Distribution Header, Distributor Header, Inlet Flow Manifold, Distributor Manifold atau Flow Distribution Header.
Komponen sisi outlet mengumpulkan media yang meninggalkan saluran penukar panas dan menghubungkan sirkuit aliran internal dengan pipa outlet eksternal. Ini dapat digambarkan sebagai Header Outlet, Header Koleksi Outlet, Header Koleksi, Header Kolektor, Manifold Aliran Outlet, Manifold Kolektor atau Header Koleksi Aliran. Fungsi distribusi atau pengumpulan yang tepat ditentukan dari peralatan dan gambar perakitan yang disetujui.
Header dapat diklasifikasikan berdasarkan media layanan, termasuk Header Bahan Bakar Gas, Header CO₂, Header Air, Header Hidrogen, Header Refrigeran, Header Uap, Header Kondensat, Header Minyak Termal, Header Gas Proses, Header Sisi Panas, dan Header Sisi Dingin. Beberapa header diidentifikasi berdasarkan sirkuit tekanan, bukan media layanan, dengan sebutan umum termasuk HP Header (High-Pressure Header), IP Header (Intermediate-Pressure Header) dan LP Header (Low-Pressure Header). Penunjukan tekanan dapat dikombinasikan dengan media layanan, menghasilkan deskripsi seperti HP Water Header, IP Water Header, HP CO₂ Header, atau High-Pressure Fuel Gas Header. HP, IP dan LP hanya menunjukkan sirkuit tekanan dan tidak menetapkan peringkat tekanan universal. Persyaratan tekanan, suhu, material, dan inspeksi yang berlaku mengikuti spesifikasi proyek pelanggan dan gambar yang disetujui.
Barang | Jangkauan | Menampilkan |
|---|---|---|
Diameter Luar | 21,3 mm – 1219 mm (Ukuran khusus tersedia) |  |
Ukuran Pipa Nominal | NPS 1/2" – NPS 48" | |
Ketebalan Dinding | SCH 10S – SCH XXS | |
Panjang | Menurut gambar pelanggan | |
Tekanan Desain | Hingga 350 bar (tergantung proyek) | |
Suhu Desain | -196°C hingga +650°C | |
Akhiri Koneksi | Pengelasan pantat / Mesin / Kustom | |
Permukaan Selesai | Acar, Pasif, Mesin |
Huashang Steel memproduksi header dan kelopak dari pipa mulus pilihan dalam kelompok bahan berikut: Baja Tahan Karat, Baja Tahan Karat Dupleks, Paduan Nikel, dan Paduan Titanium & Titanium. Pemilihan material mengikuti spesifikasi proyek pelanggan dan gambar yang disetujui. Batas suhu dan tekanan pengoperasian sebenarnya ditentukan oleh tingkat material yang dipilih, ketebalan dinding, dan kode desain yang berlaku.
Proses pembuatan secara umum meliputi: (1) pemilihan pipa seamless sesuai dengan spesifikasi material yang dibutuhkan; (2) pemeriksaan bahan baku yang masuk; (3) memotong bagian header atau kelopak dari pipa seamless; (4) Pemesinan bubut CNC sesuai gambar yang disetujui; (5) inspeksi dimensi berbasis gambar; (6) Verifikasi PMI terhadap komponen yang sudah jadi; (7) pemeriksaan akhir dan pelepasan. Urutan pembuatan sebenarnya dapat bervariasi sesuai dengan geometri komponen dan persyaratan gambar.
Sebelum produksi, pipa seamless diperiksa atau diverifikasi komposisi kimianya, sifat mekaniknya, NDT, diameter luarnya, ketebalan dindingnya, dan dimensi lain yang berlaku. Inspeksi ini memastikan bahwa bahan mentah memenuhi kualitas yang ditentukan dan cocok untuk pemotongan selanjutnya dan pemesinan CNC. Setelah pemesinan, header atau kelopak yang telah selesai menjalani inspeksi dimensi berbasis gambar, verifikasi profil dan antarmuka, inspeksi visual, dan verifikasi PMI. Identifikasi Material Positif memastikan kualitas material dan mengurangi risiko tercampurnya material selama produksi.
 |  |  |
 |  |  |
 |  |  |
Header penukar panas khusus berfungsi di seluruh sistem energi hidrogen, termasuk sistem pendingin hidrogen, stasiun pengisian bahan bakar hidrogen, dan modul pendingin sel bahan bakar, tempat mereka mendistribusikan dan mengumpulkan hidrogen atau media pendingin. Di fasilitas LNG dan kriogenik, bahan ini digunakan di kilang pencairan LNG, sistem regasifikasi LNG, pendingin LNG, dan unit LNG terapung (FLNG), yang beroperasi pada suhu kriogenik hingga -196°C. Dalam sistem penukar panas, mereka mendukung penukar panas saluran mikro (MCHE), penukar panas sirkuit cetak (PCHE), penukar panas shell and tube, dan penukar panas kompak. Dalam sistem proses industri, mereka diintegrasikan ke dalam peralatan pemrosesan gas, sistem pendingin kompresor, unit pemulihan panas limbah (WHRU), sistem pendingin CO₂, dan rakitan bejana tekan.
Baja Tahan Karat, Baja Tahan Karat Dupleks, Paduan Nikel, serta Paduan Titanium dan Titanium. Pemilihan material mengikuti spesifikasi proyek pelanggan dan gambar yang disetujui.
Tekanan desain mencapai hingga 350 bar, bergantung pada proyek. Suhu desain berkisar antara -196°C hingga +650°C. Batas sebenarnya ditentukan oleh tingkat material yang dipilih, ketebalan dinding, dan kode desain yang berlaku.

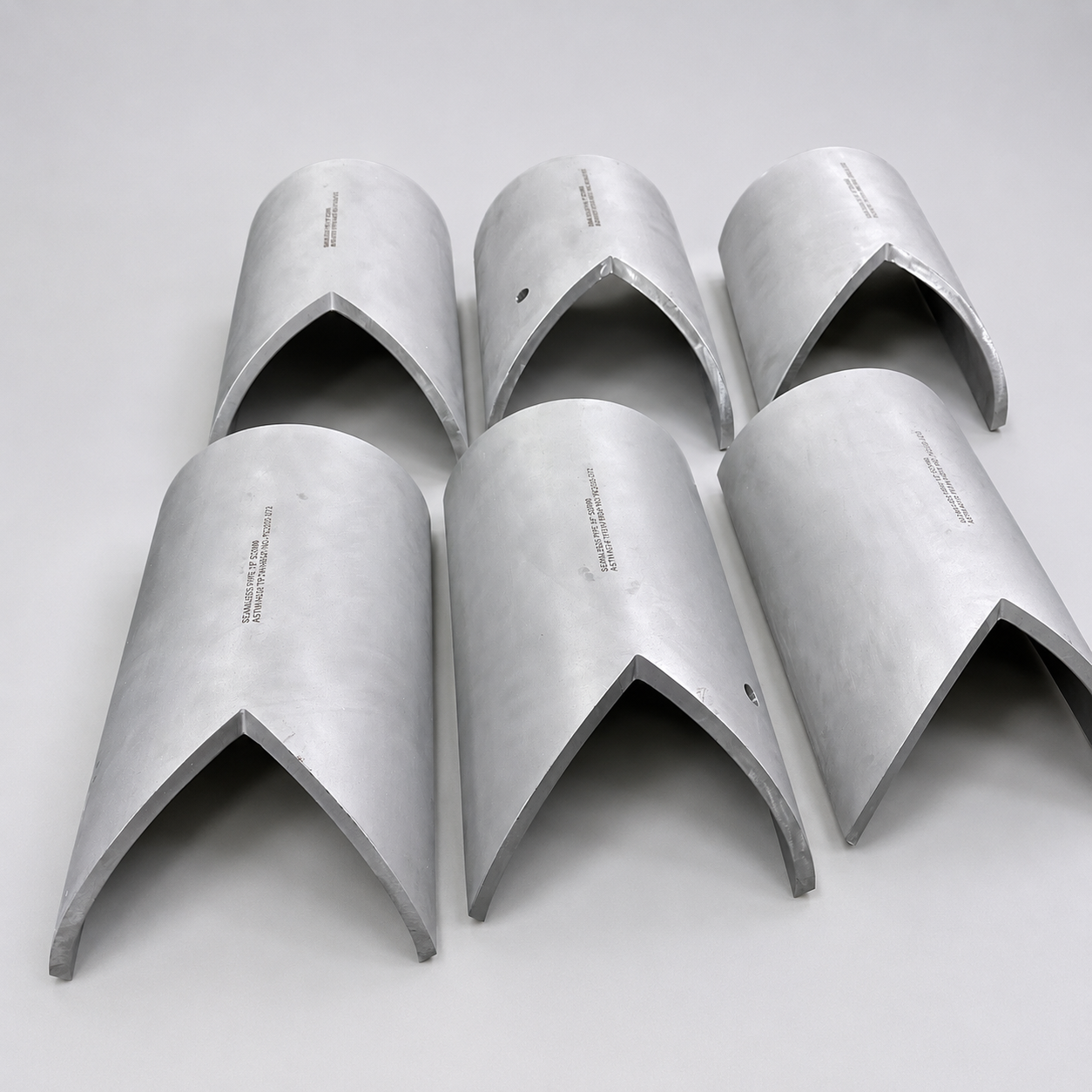

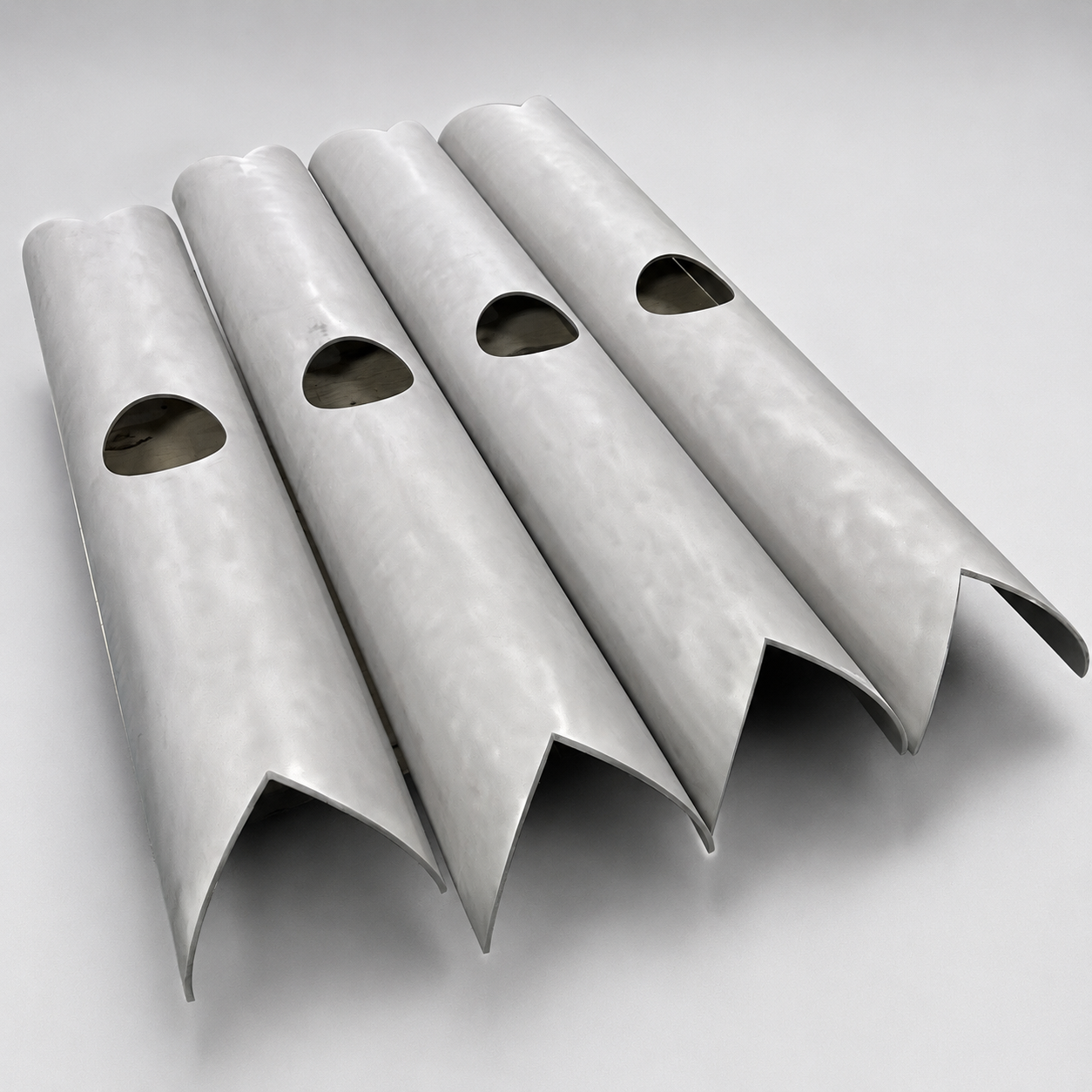

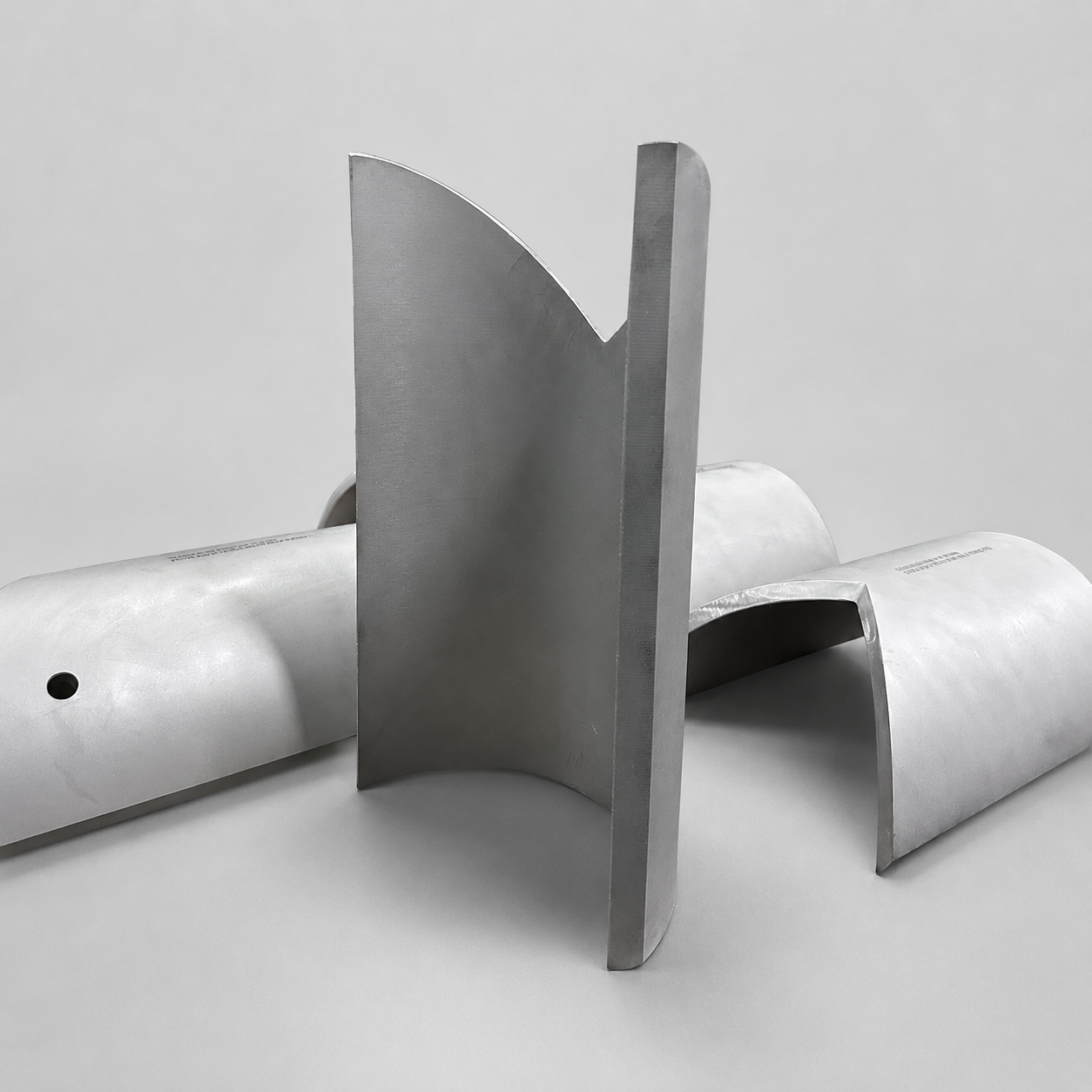

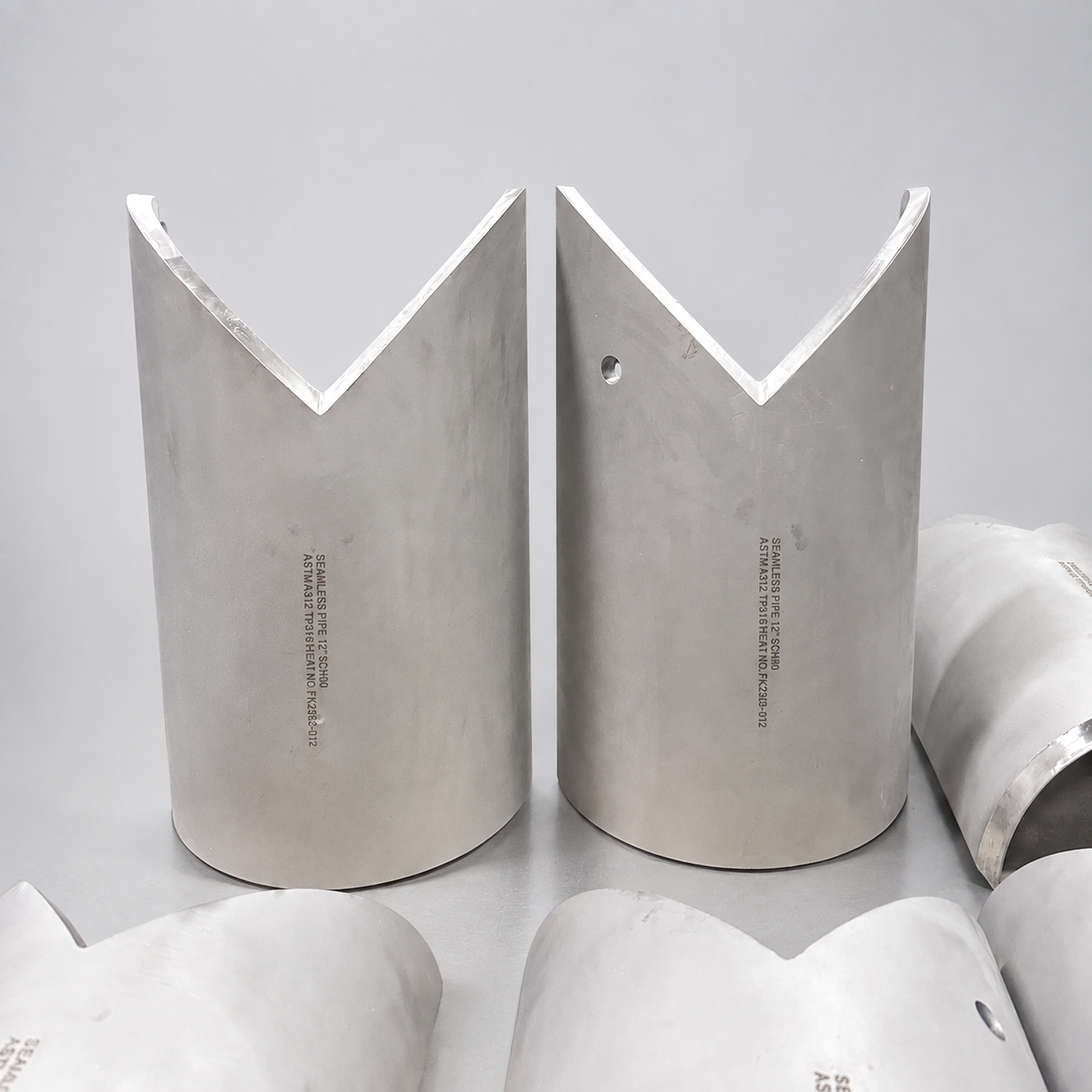

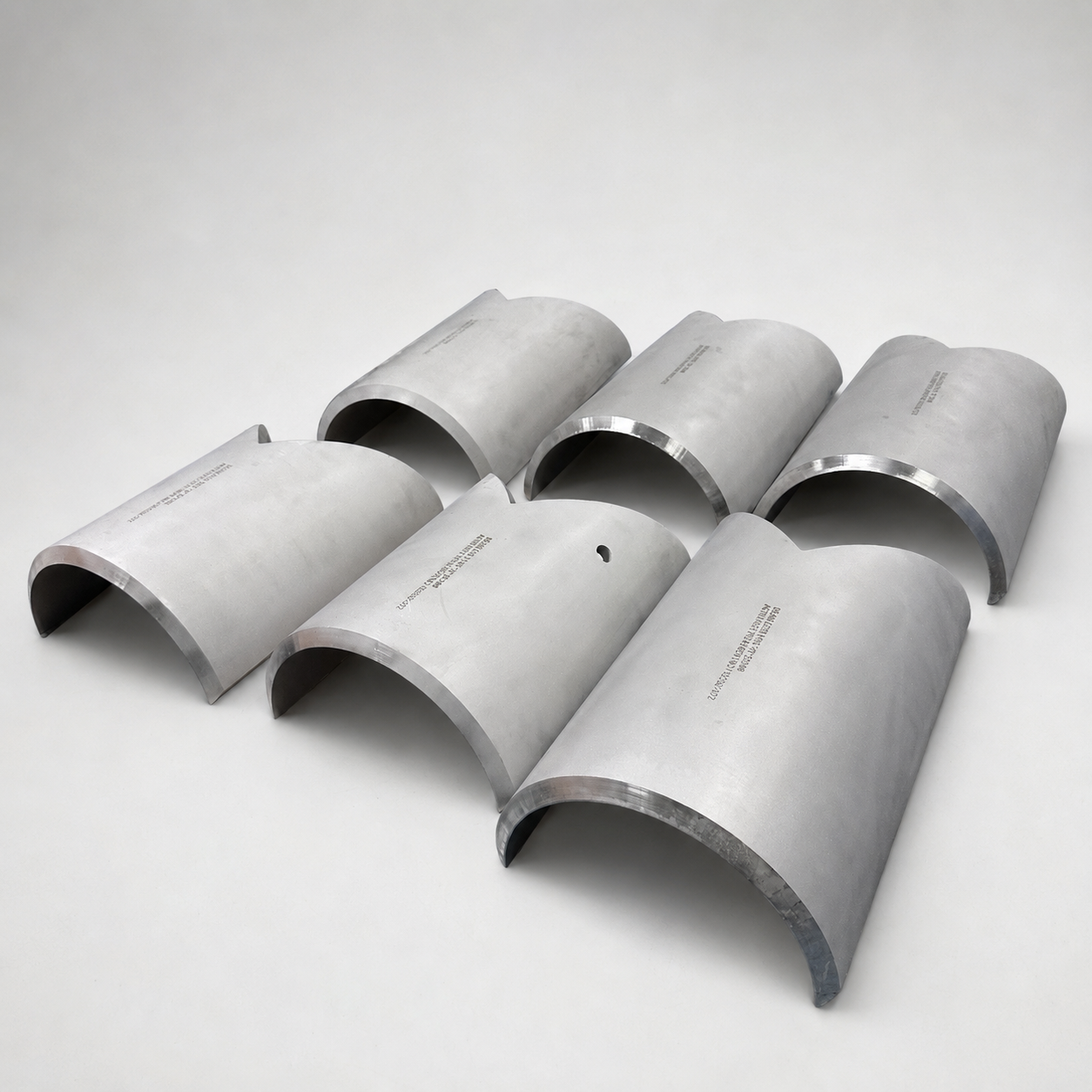

Semua foto yang dipublikasikan hanya menunjukkan komponen yang telah selesai. Huashang Steel tidak mempublikasikan gambar pelanggan, dimensi pasti, toleransi, lokasi pembukaan, detail perakitan, nomor gambar, informasi pesanan pembelian, atau identitas pelanggan. Setiap komponen diproduksi sesuai dengan gambar terkait yang disetujui pelanggan, sementara semua informasi teknis spesifik proyek tetap dirahasiakan.
Ya. Setiap header, manifold, dan kelopak internal dibuat dari pipa mulus sesuai dengan gambar yang disetujui pelanggan. Kirimkan gambar dan spesifikasi proyek yang Anda setujui untuk menerima penawaran khusus proyek.
