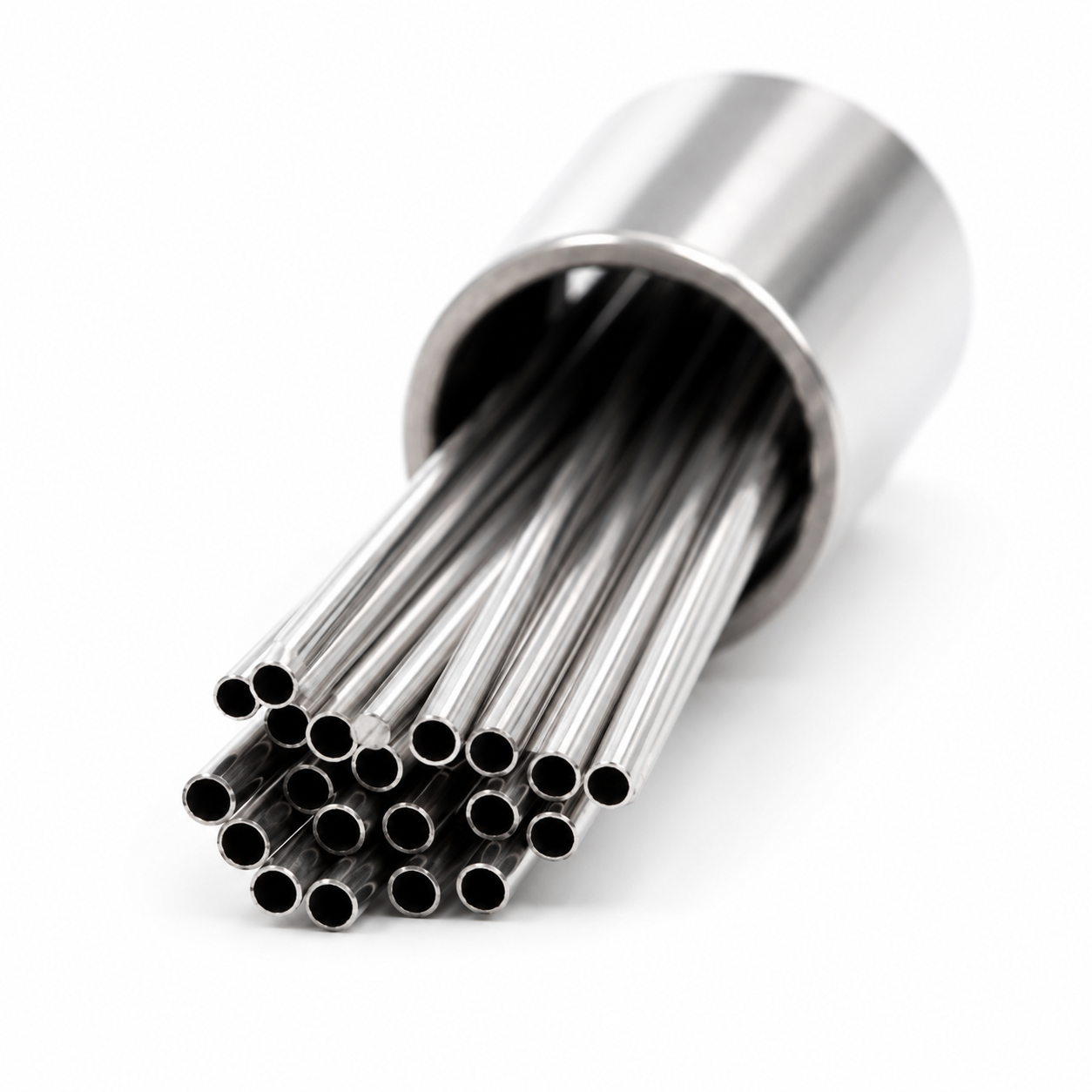

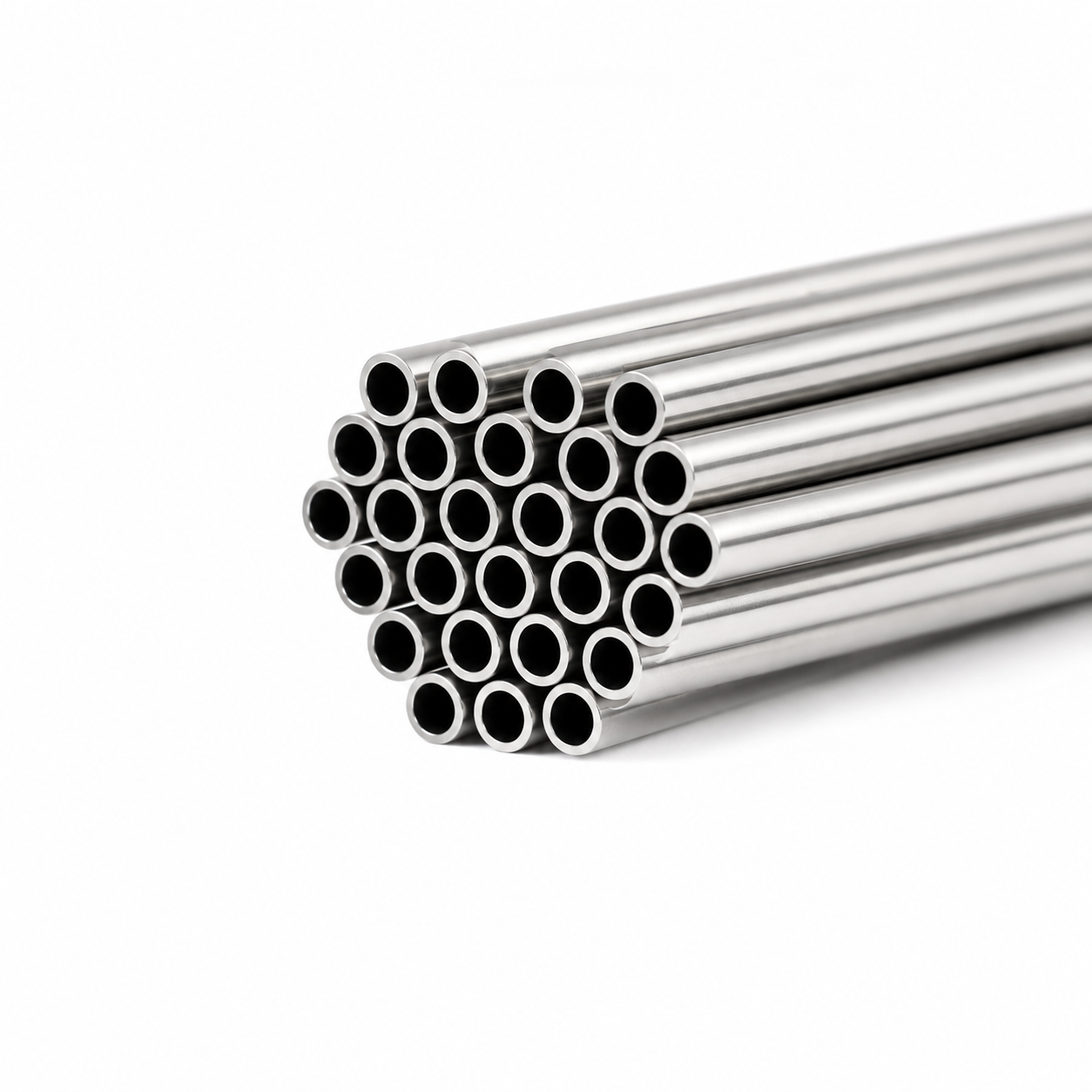

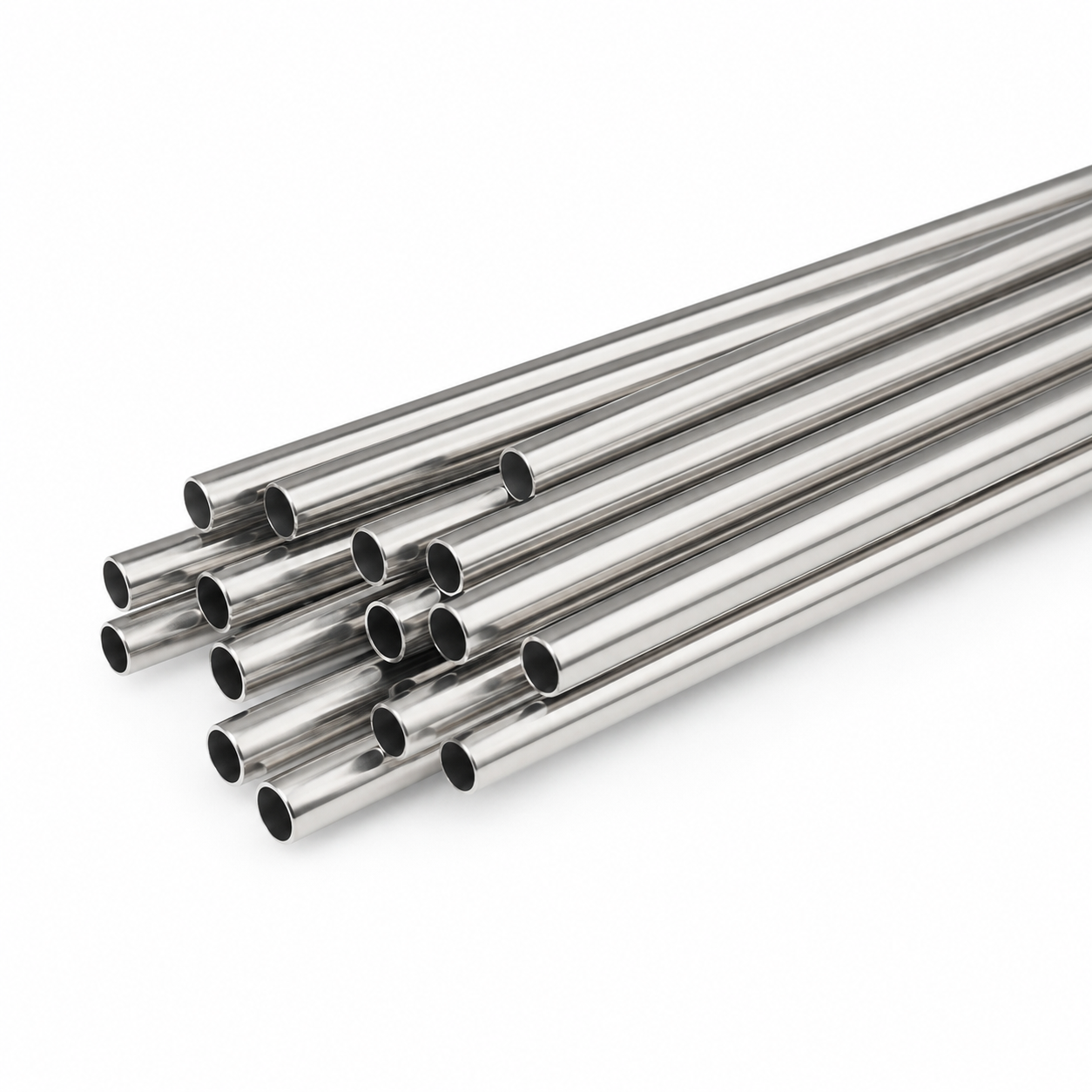

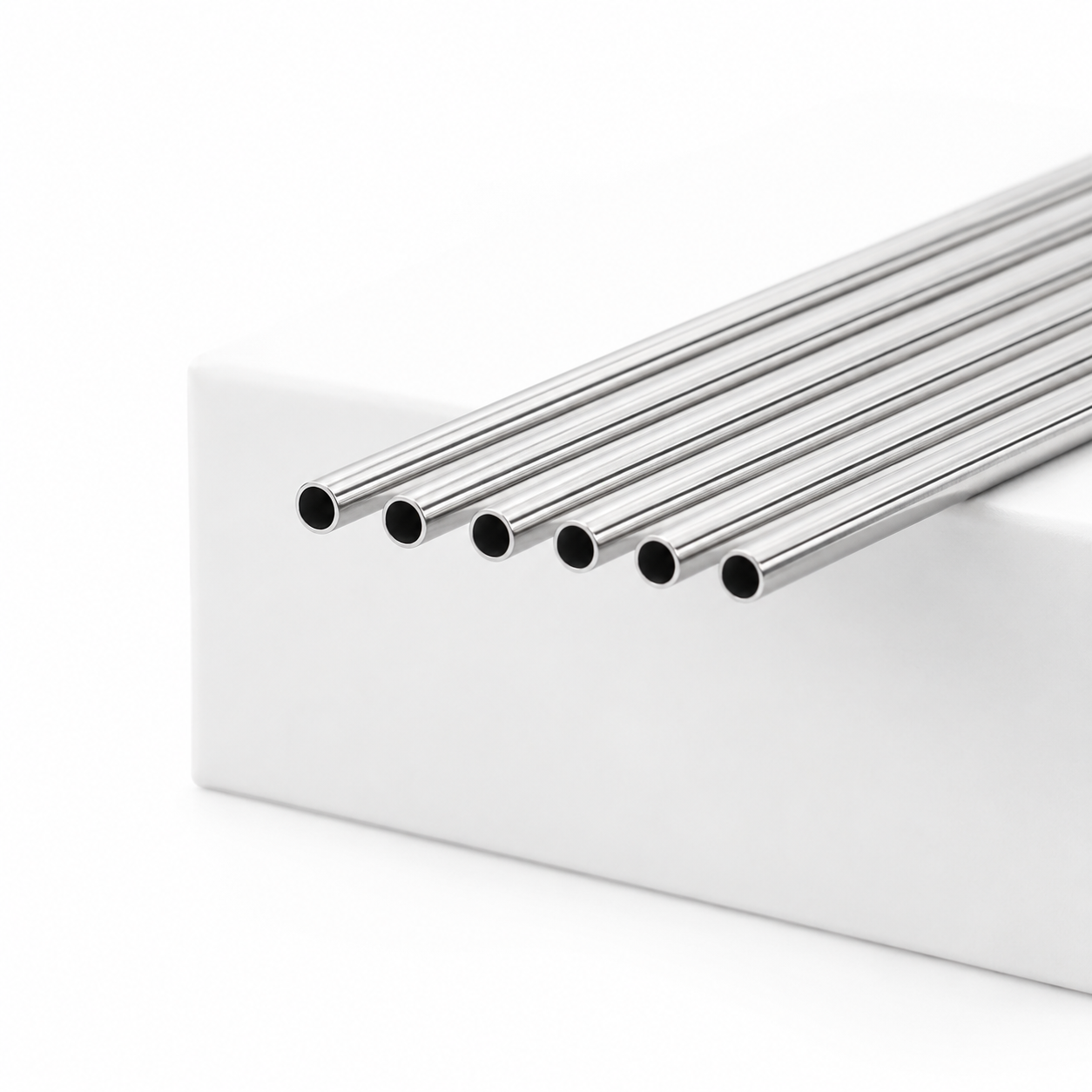

Tabung bundel mikrotube adalah tabung presisi berdiameter kecil yang dirancang untuk inti penukar panas mikrotube kompak. Tabung-tabung ini disusun dalam bundel tabung padat dan dihubungkan dengan lembaran tabung, memungkinkan satu fluida mengalir di dalam tabung sementara fluida lain mengalir melintasi permukaan luar. Konfigurasi ini memfasilitasi perpindahan panas yang efisien dalam desain yang memerlukan dimensi kompak dan bobot rendah. Huashang Steel memasok tabung mikro presisi yang dibuat dari baja tahan karat, paduan nikel, titanium, dan paduan khusus untuk sistem manajemen termal yang menuntut ukuran kompak, ketahanan tekanan tinggi, ketahanan korosi, dan kinerja stabil.
Tabung mikro ini memiliki akurasi dimensi yang tinggi, permukaan lubang bagian dalam yang halus, dan ketebalan dinding yang seragam. Ujung tabung dipotong persegi, dihaluskan, bebas duri, dan dibersihkan, sehingga siap untuk segera dirakit. Berbagai opsi penyelesaian permukaan tersedia untuk memenuhi persyaratan aplikasi spesifik.
Panjang tabung dapat disesuaikan untuk mengakomodasi bundel tabung, tabung melingkar, tabung potong memanjang, bagian tabung lurus, dan pengembangan prototipe. Pesanan volume rendah dan sampel didukung. Tabung ini cocok untuk aplikasi bertekanan tinggi dan menawarkan opsi material bersuhu tinggi. Desainnya yang ringkas dan ringan berkontribusi terhadap efisiensi sistem secara keseluruhan.
 |  |  |
Parameter | Spesifikasi |
|---|---|
Diameter Luar | 0,2mm – 6mm |
Ketebalan Dinding | 0,02 mm – 2 mm, disesuaikan dengan tekanan dan aplikasi |
Panjang | Pasokan potong-ke-panjang atau kumparan, sesuai dengan gambar pelanggan |
Toleransi | Toleransi presisi tersedia sesuai dengan persyaratan gambar |
Permukaan Selesai | Acar, dipasivasi, cerah, digiling, dipoles, dibersihkan, tingkat sanitasi atau disesuaikan |
Tabung Berakhir | Potongan persegi, deburred, bebas duri, dibersihkan, dan siap dirakit |
Perlakuan Panas | Annealing/BA/Solusi diobati, stres dilepaskan, QT |
Kekerasan Bahan | Mengeras dingin, setengah mengeras, 1/4 mengeras, lunak |
Baja tahan karat : TP304, TP304L, TP304H, TP304LN, TP316/TP316L, TP316H, TP316Ti, TP316LN, TP321, TP321H, TP317, TP317L, TP347, TP347H, TP310S, TP310H, TP904L, 254Mo, S30432, S31042, N08367, 253Ma, S30815, S38810
Baja Dupleks & Super Dupleks : S31500, S32101, S32003, S32304, S31803, S32205, S32750, S32760
Hastelloy : Paduan B/N10001, Paduan B2/N10665, Paduan B3/N10675, Paduan C4/N06455, Paduan C22/N06022, Paduan C276/N10276, Paduan C2000/N06200
Inconel : Paduan 600/N06600, Paduan 601/N06601, Paduan 617/N06617, Paduan 625/N06625, Paduan 718/N07718, Paduan X/N06002, Paduan X-750/N07750
Incoloy : Paduan 800/N08800, Paduan 800H/N08810, Paduan 800HT/N08811, Paduan 825/N08825, Paduan 925/N09925, Paduan 926/N08926
Monel : Paduan 400/N04400, Paduan K500/N05500
Nikel : Ni 200 (N02200, N6), Ni 201 (N02201, N5)
Titanium : TA1 (Gr.1), TA2 (Gr.2), TA3
Paduan Titanium : TA9/TA9-1, TA10, TC4 (Gr.5)
Semua tabung bundel mikrotube menjalani pemeriksaan komprehensif untuk mendukung aplikasi penukar panas berkinerja tinggi. Prosedur pemeriksaan meliputi pemeriksaan dimensi diameter luar, diameter dalam, tebal dinding, dan panjang; inspeksi visual untuk mengetahui adanya cacat permukaan, goresan, penyok, dan deformasi; pemeriksaan ujung tabung untuk mengetahui adanya gerinda, retakan, dan kualitas pemotongan; pemeriksaan kelurusan; dan pemeriksaan kebersihan.
Metode pengujian non destruktif meliputi pengujian arus eddy, pengujian ultrasonik, uji kebocoran udara di bawah air, dan uji tekanan hidrostatis. Pengujian tambahan meliputi verifikasi material PMI, uji tarik, uji kekerasan, uji komposisi kimia, dan pemeriksaan kekasaran permukaan. Inspeksi akhir 100% sebelum pengiriman tersedia bila diperlukan. EN 10204 3.1 sertifikat material disediakan.
 |  |  |
 |  |  |
 |  |  |
Tabung bundel mikrotube digunakan dalam inti penukar panas mikrotube dan penukar panas shell & tube mikrotube di berbagai industri. Aplikasi spesifiknya meliputi pendingin udara bleed dirgantara, sistem kendali lingkungan pesawat terbang, radiator dan intercooler balap otomotif berkinerja tinggi, pendingin oli-udara dan oli-cair, recuperator kriogenik, sistem manajemen termal LNG dan hidrogen, penukar panas CO2 superkritis, penukar panas nuklir modular, kondensor dan evaporator, penukar panas bahan pengubah fasa, sistem pendingin kendaraan pertahanan dan militer, propulsi luar angkasa dan sistem pertukaran panas suhu tinggi, dan panas cair-cair kompak penukar.
Pesanan bervolume rendah dan sampel didukung untuk mengakomodasi pengembangan prototipe dan kebutuhan produksi skala kecil.
Ya, panjang tabung dapat disesuaikan menurut gambar pelanggan untuk bundel tabung, tabung melingkar, tabung potong memanjang, dan bagian tabung lurus. Tersedia beberapa penyelesaian ujung tabung, termasuk ujung potongan persegi, deburred, bebas duri, dan ujung bersih yang siap dirakit.
EN 10204 3.1 sertifikat material disediakan untuk semua pesanan. Laporan pengujian komprehensif tersedia berdasarkan permintaan.
Pilihan material suhu tinggi mencakup grade baja tahan karat seperti TP304H, TP316H, TP321H, TP310S, dan TP310H, serta paduan nikel seperti paduan Inconel 600, Inconel 601, Inconel 625, dan Hastelloy. Bahan-bahan ini cocok untuk aplikasi bertekanan tinggi.
