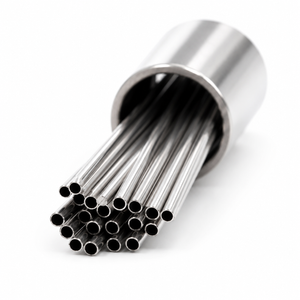

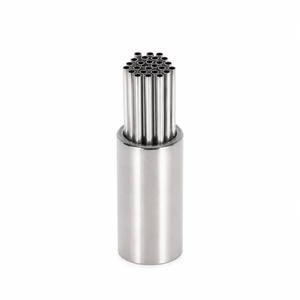

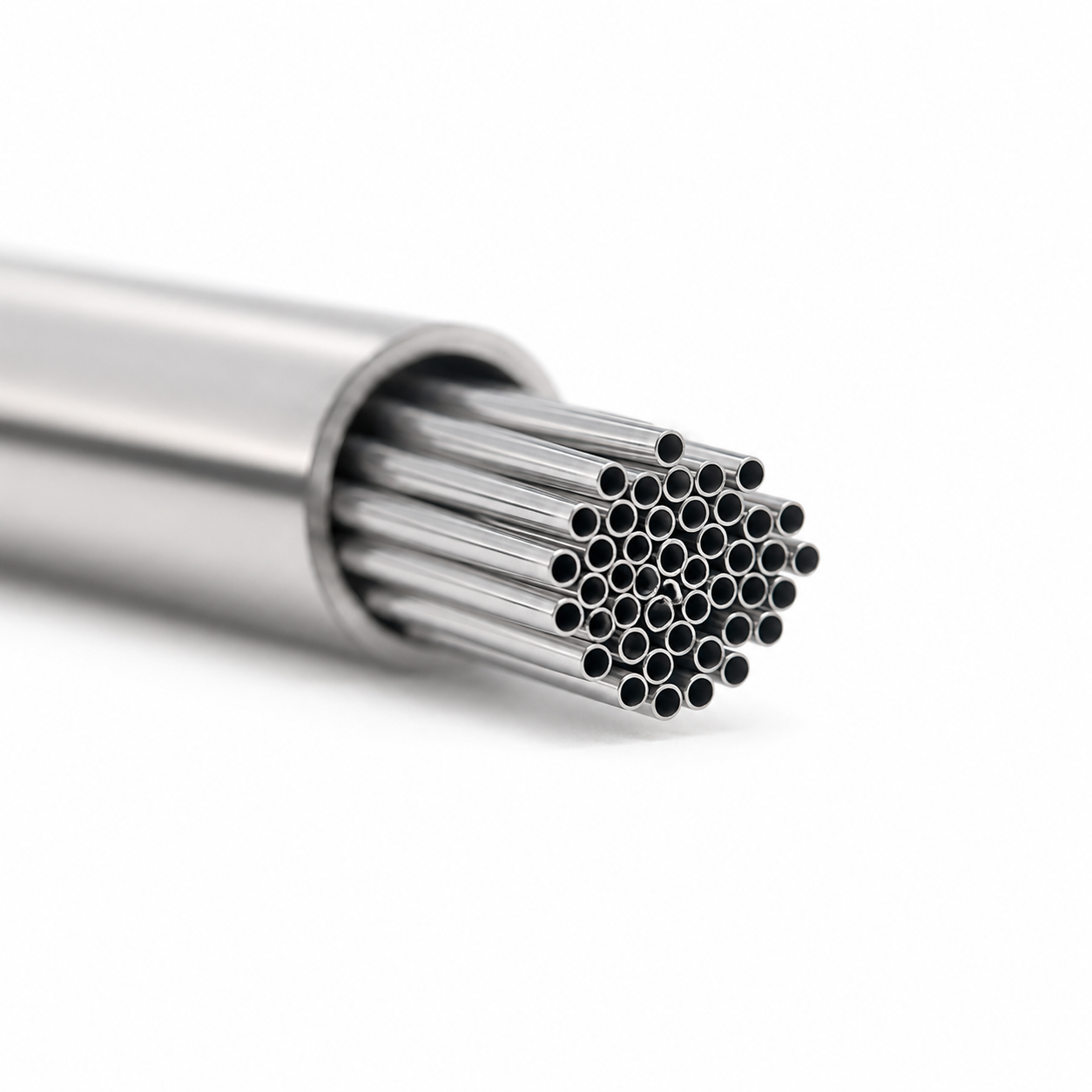

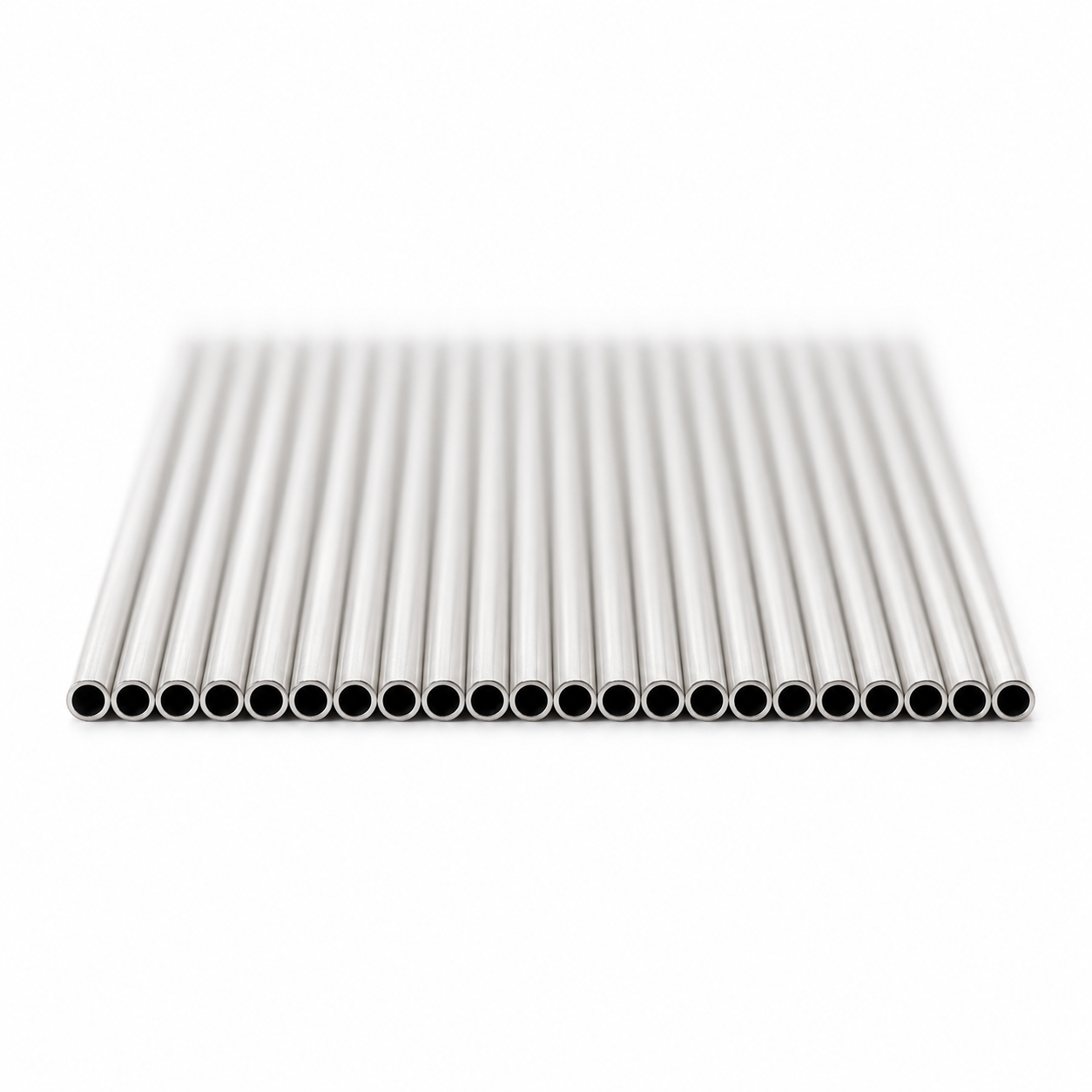

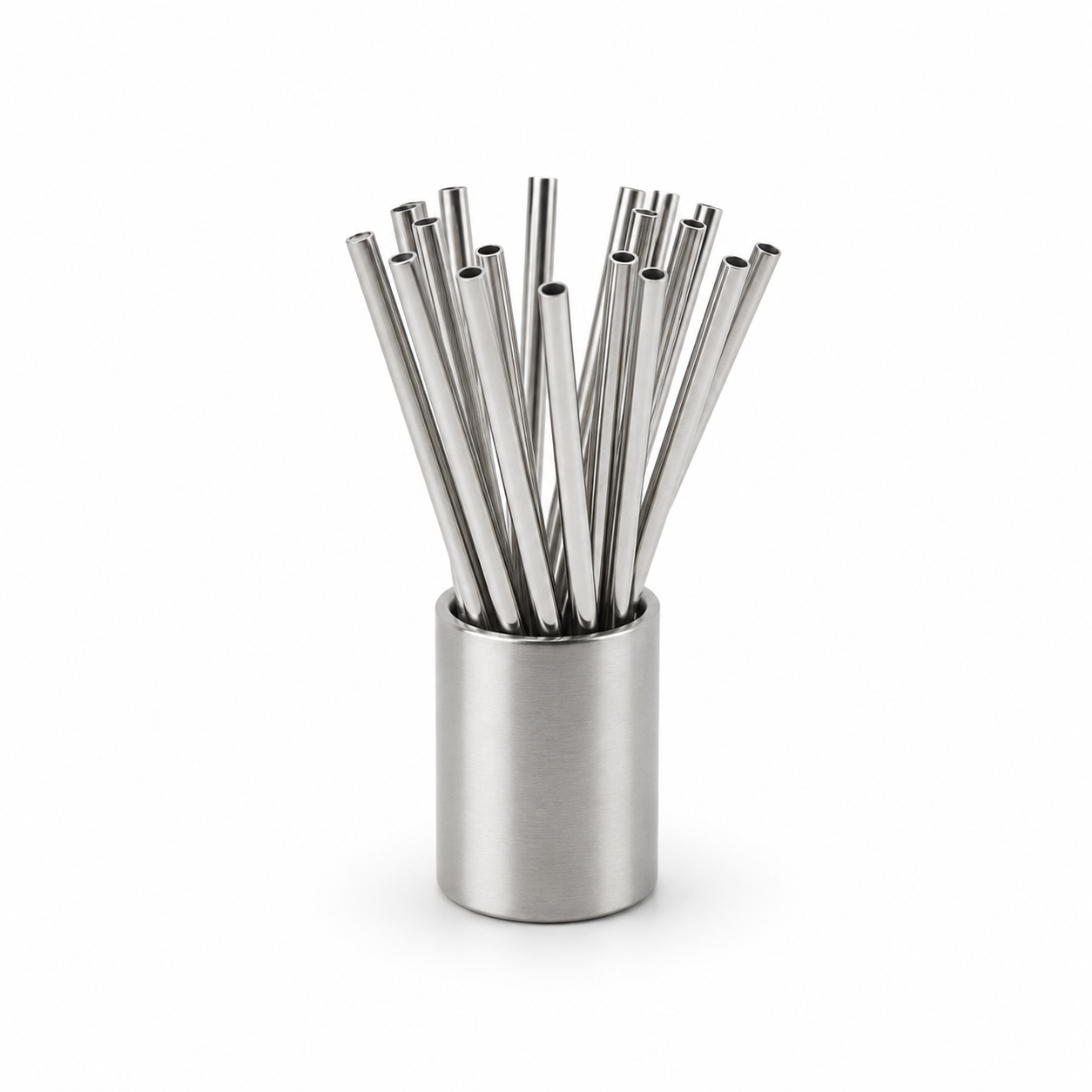

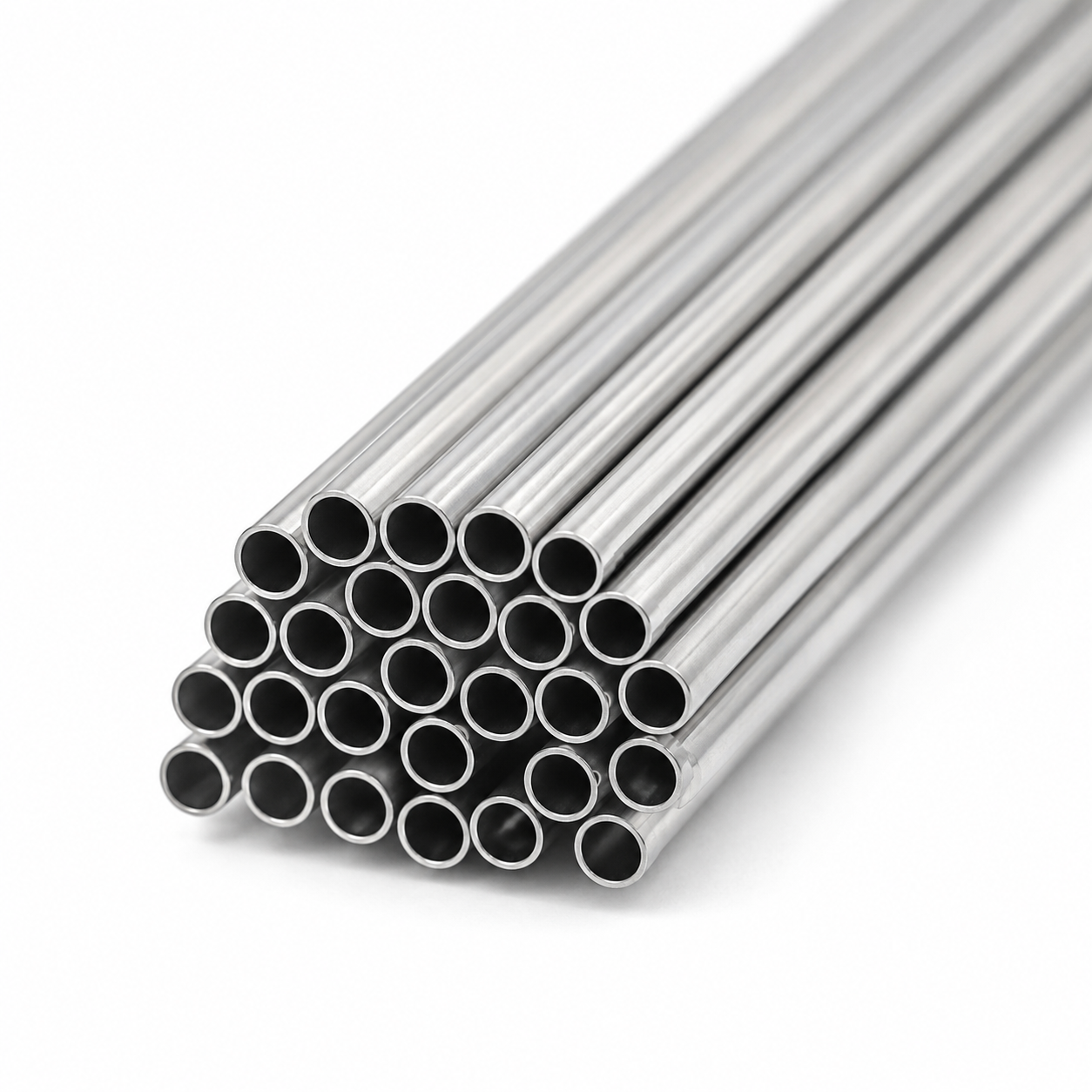

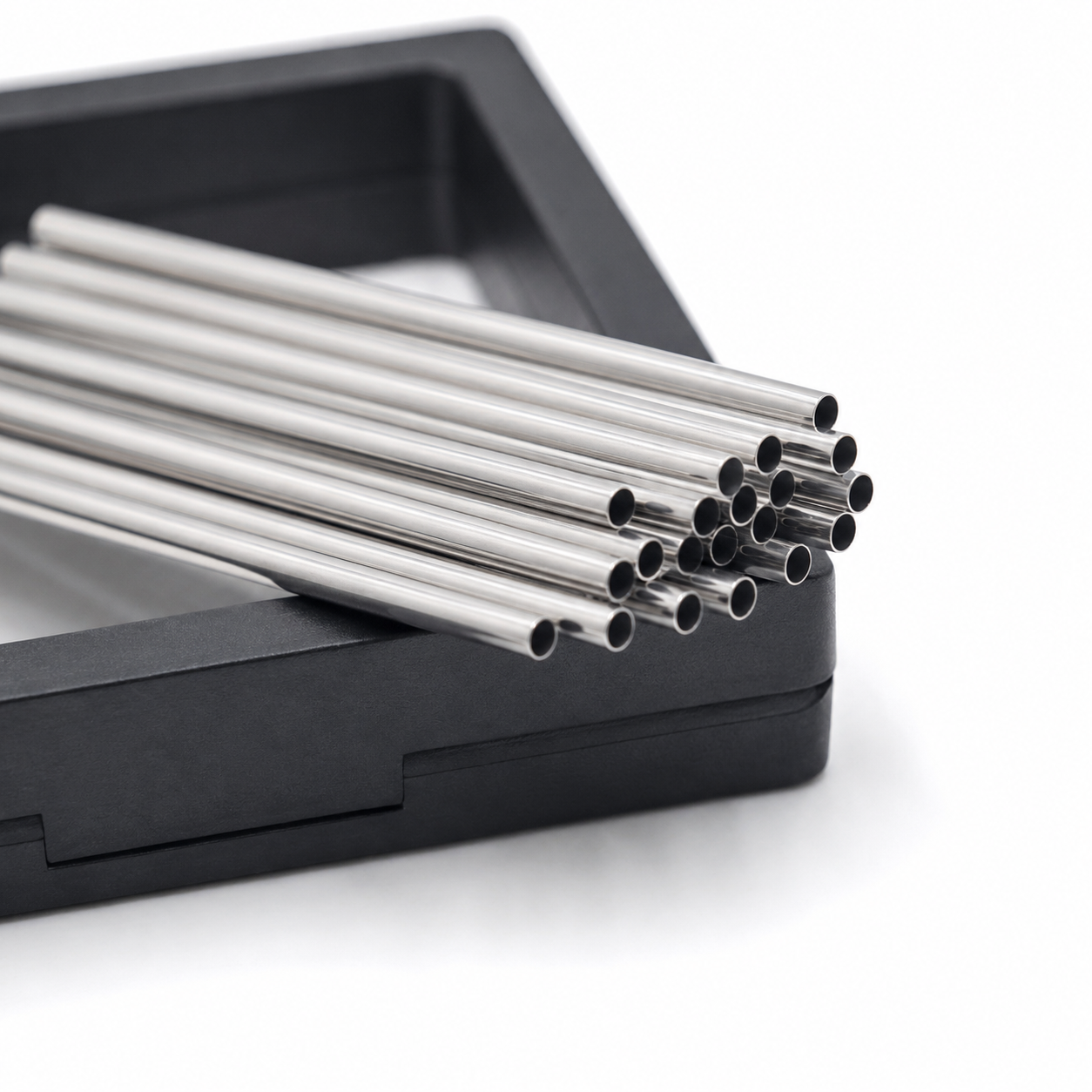

Tabung Mikro Tekanan Tinggi untuk sCO₂ Recuperator dirancang untuk sistem penukar panas karbon dioksida superkritis yang beroperasi di lingkungan bertekanan tinggi, bersuhu tinggi, dan terbatas ruang. Tabung mikro presisi ini berfungsi sebagai komponen inti inti penukar panas tabung mikro, tempat sCO₂ bertekanan tinggi mengalir melalui tabung berdiameter kecil sementara aliran sekunder memindahkan panas melintasi dinding tabung. Huashang Steel memasok baja tahan karat, paduan nikel, dan pipa mikro paduan suhu tinggi untuk aplikasi recuperator sCO₂, dengan diameter luar, ketebalan dinding, panjang, permukaan akhir, kebersihan, dan persyaratan inspeksi yang dapat disesuaikan dan selaras dengan gambar pelanggan.
Untuk desain penukar panas mikrotube, tabung mikro bertekanan tinggi mendukung pengurangan volume penukar panas dan peningkatan kepadatan perpindahan panas. Struktur berdiameter kecil memungkinkan pertukaran panas yang efisien antara dua aliran fluida, menyesuaikan sistem manajemen termal dengan batasan ruang dan berat yang ketat. Struktur ini memenuhi desain sistem yang mengejar faktor bentuk kompak sambil mempertahankan kinerja perpindahan panas yang stabil.
Tabung mikro ini berlaku untuk berbagai kasus penggunaan industri, termasuk recuperator CO₂ superkritis, penukar panas siklus sCO₂ Brayton, dan penukar panas shell & tube mikrotube bertekanan tinggi. Ia juga mendukung sistem pertukaran panas nuklir modular, sistem pembangkit listrik canggih, sistem pemulihan panas limbah, penukar panas propulsi dirgantara, penukar panas pembakaran kendaraan luar angkasa, penukar panas gas-ke-gas suhu tinggi, penukar panas cair-cair kompak, sistem manajemen termal CO₂ bertekanan tinggi, sistem energi skala penelitian dan percontohan, dan inti recuperator kompak berefisiensi tinggi.
 |  |  |
Tersedia tiga kategori material utama, dengan opsi superalloy khusus tambahan yang disediakan berdasarkan kebutuhan proyek tertentu.

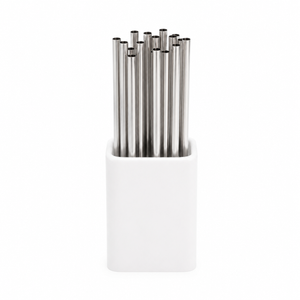

Nilai baja tahan karat mencakup 316L / 316H, 304L, 321 / 321H, 310S, dan 904L, cocok untuk kondisi pengoperasian suhu sedang hingga tinggi dengan tuntutan ketahanan korosi dasar.
Paduan nikel dan nilai paduan suhu tinggi mencakup Inconel 625 / UNS N06625, Inconel 600 / UNS N06600, Incoloy 800H / 800HT, Incoloy 825 / UNS N08825, dan Hastelloy C276 / UNS N10276, dipilih untuk aplikasi dengan beban suhu dan tekanan tinggi.

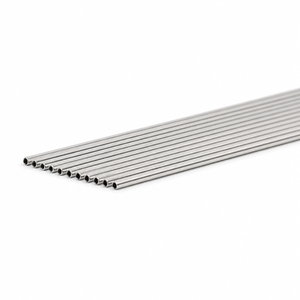

Opsi titanium mencakup Titanium Kelas 2 dan Titanium Kelas 5, dengan pipa mikro paduan titanium khusus yang tersedia untuk kebutuhan proyek khusus.
Parameter | Jangkauan |
OD | 0,2 - 6,0 mm |
WT | 0,02 - 1,50mm |
Panjang | ≤12 mtr |
Panjang kumparan | ≤ 500 m |

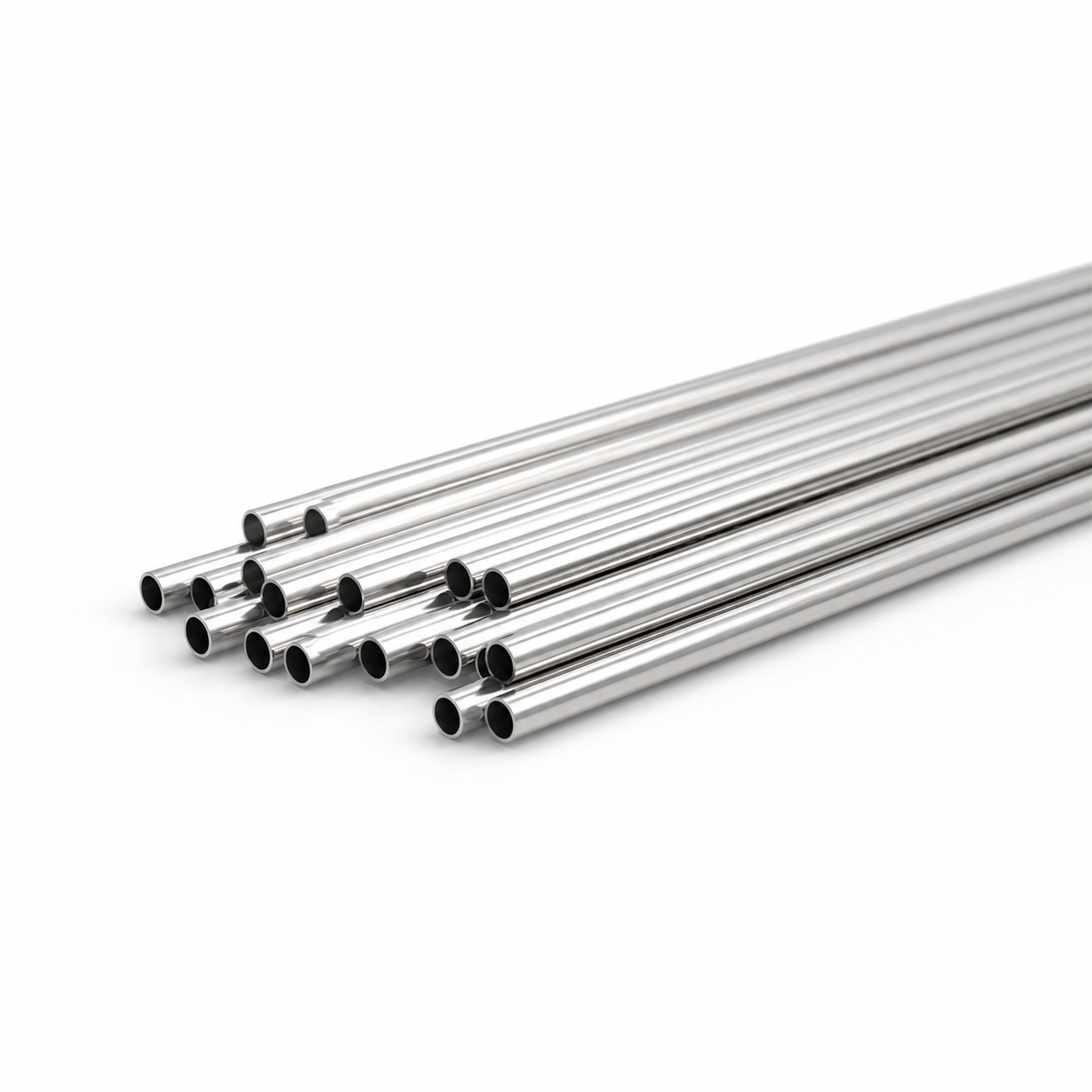

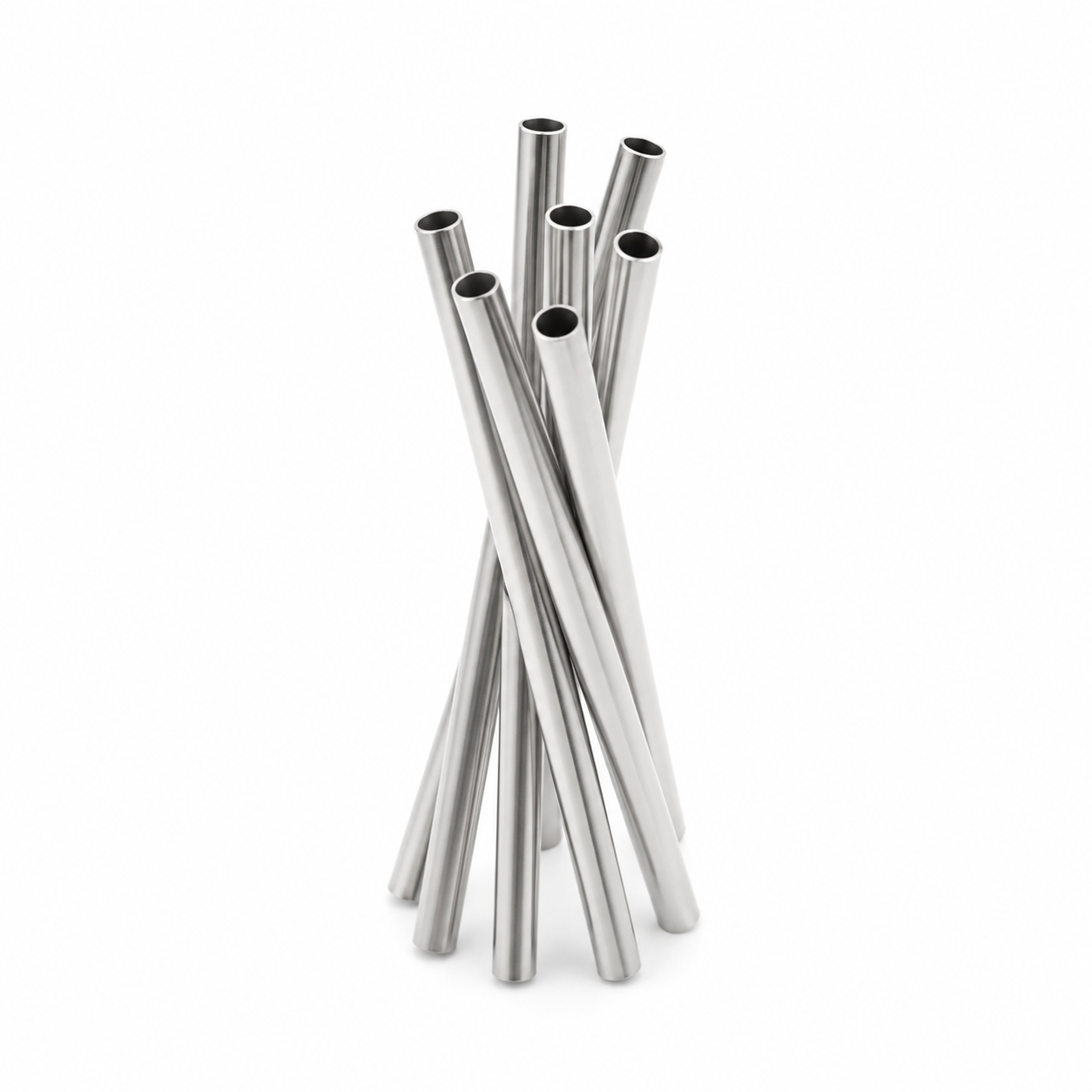

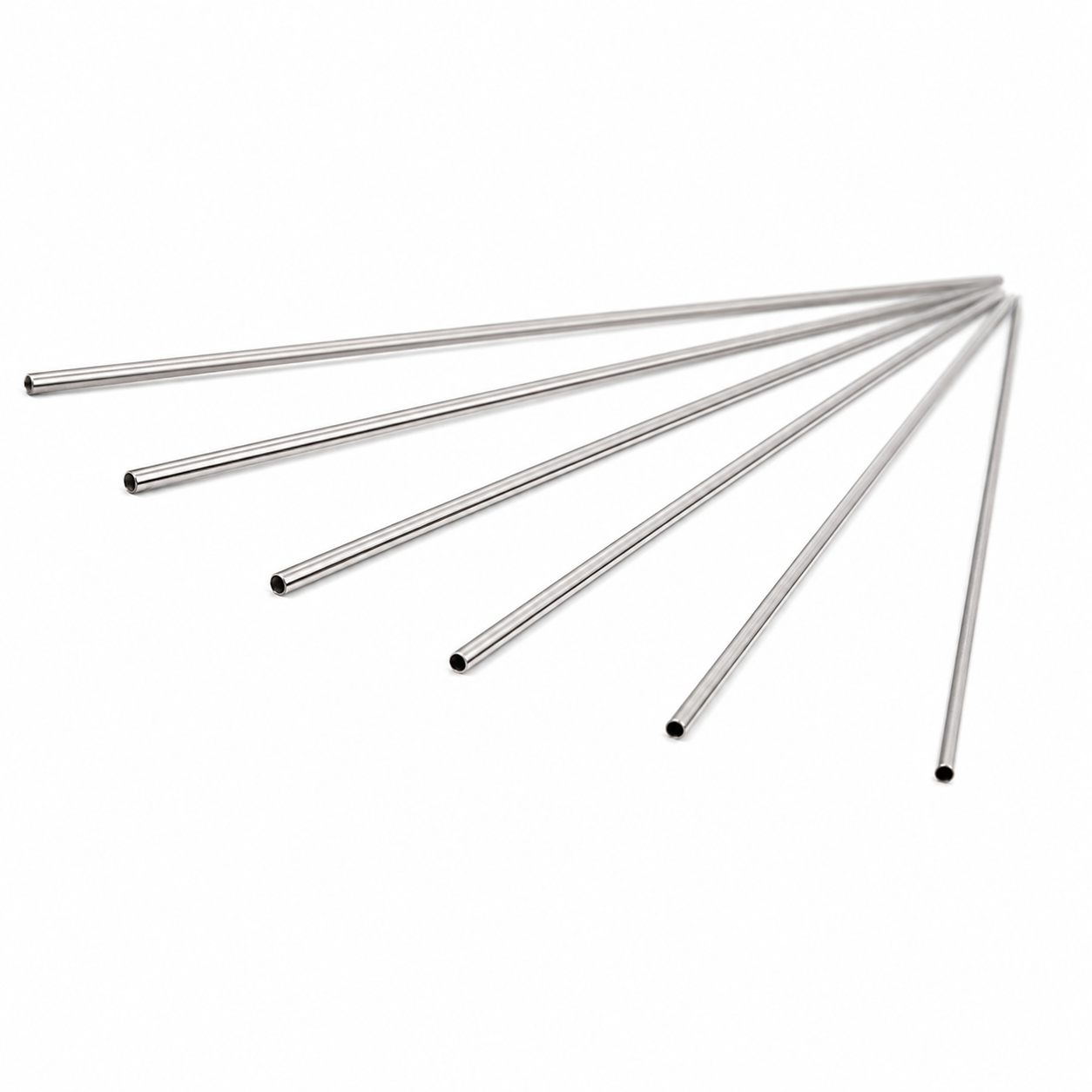

Tabung mikro tersedia dalam bentuk lurus dan koil, dengan fabrikasi khusus yang didukung sesuai gambar atau sampel.
Berbagai kondisi pengiriman ditawarkan untuk menyesuaikan dengan kebutuhan operasional yang berbeda:

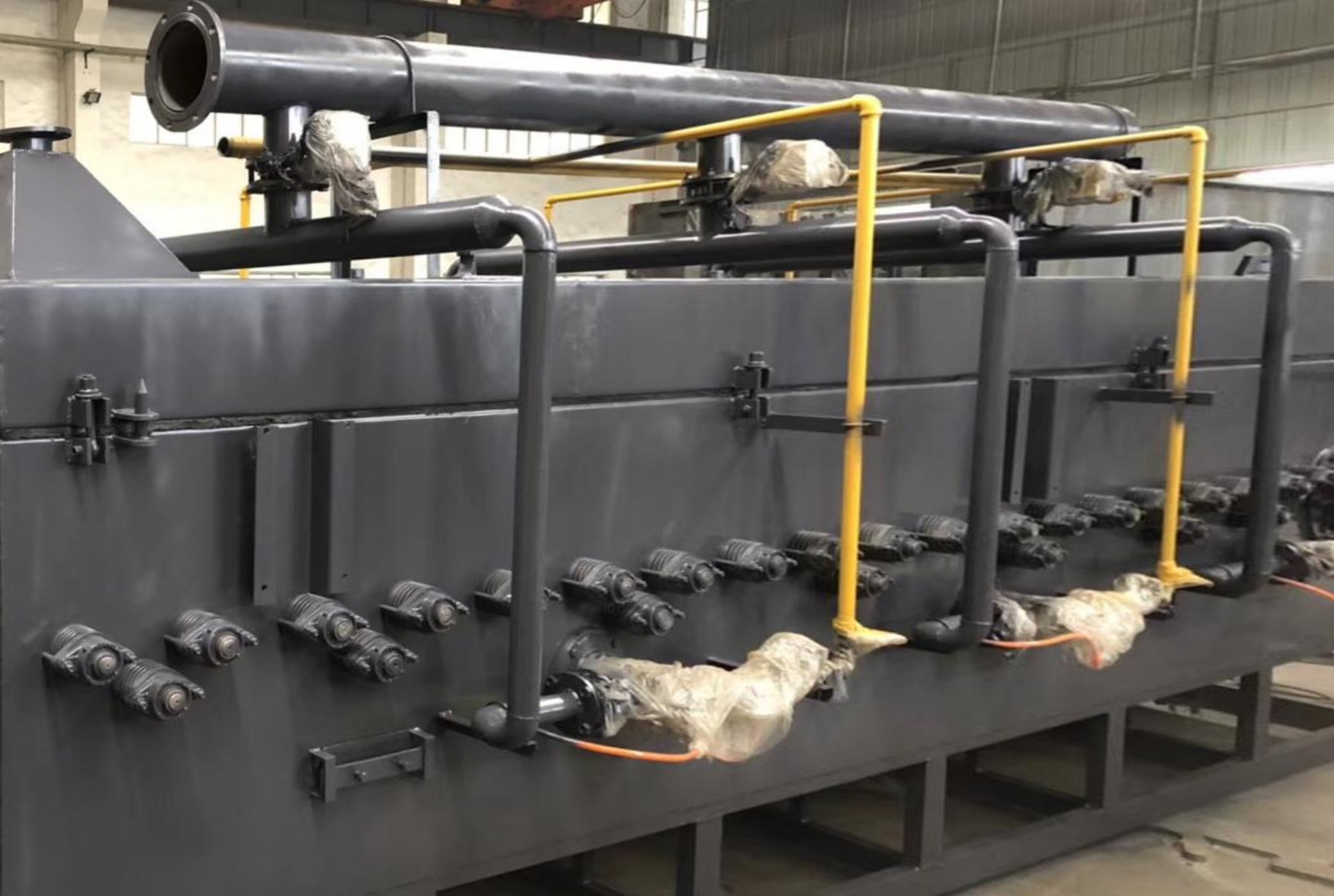

Perlakuan panas: Annealing/BA/Solusi diolah, pelepasan stres, QT
Kekerasan bahan: Mengeras dingin, setengah mengeras, 1/4 mengeras, lunak, dll.
Kondisi permukaan: Acar, pasif, cerah, digiling, dipoles, dibersihkan, tingkat sanitasi, dll.
 |  |  |
 |  |  |
 |  |  |
Prosedur inspeksi dan kendali mutu menyeluruh diterapkan untuk memverifikasi keakuratan dimensi, integritas material, dan kepatuhan kinerja.

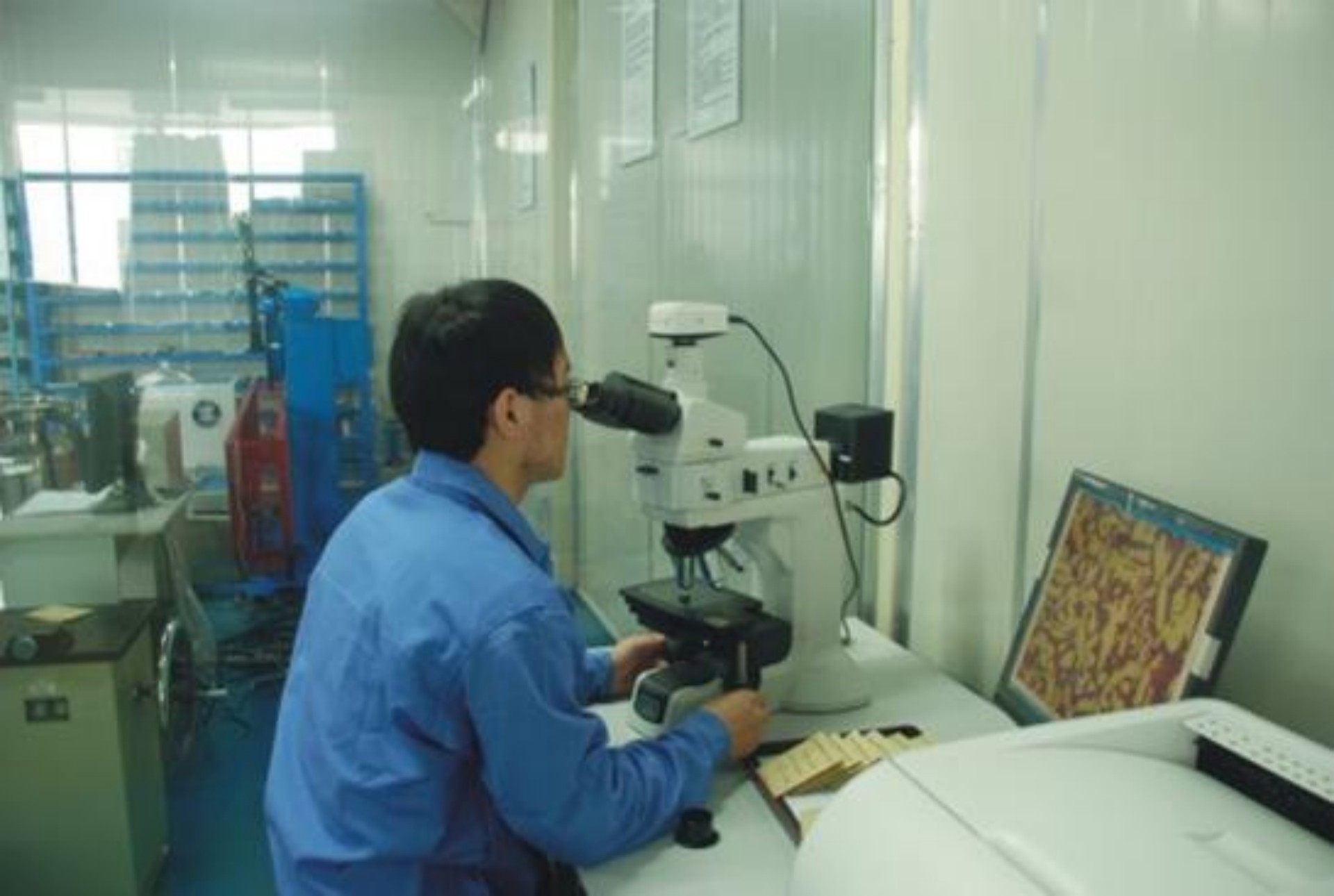

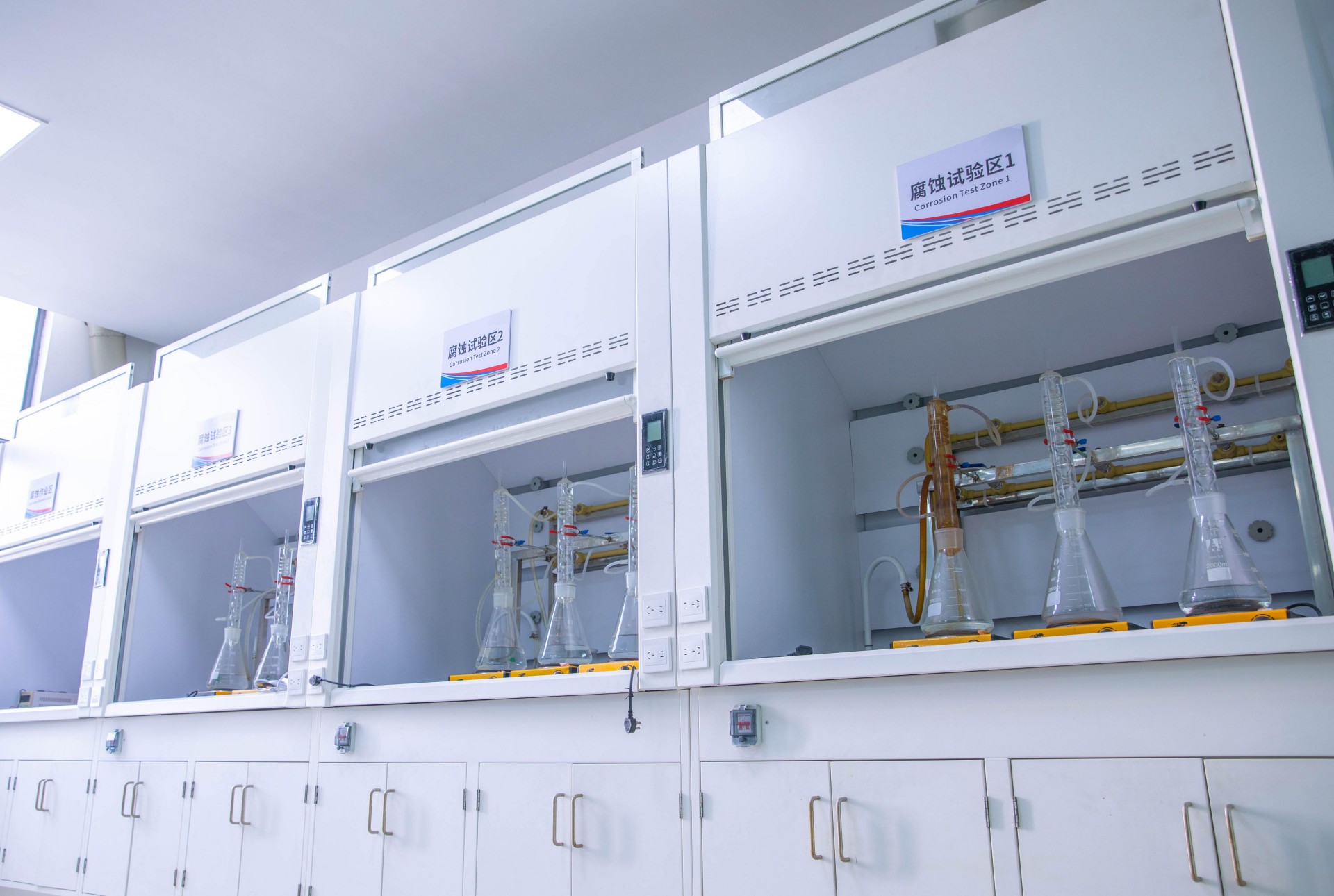

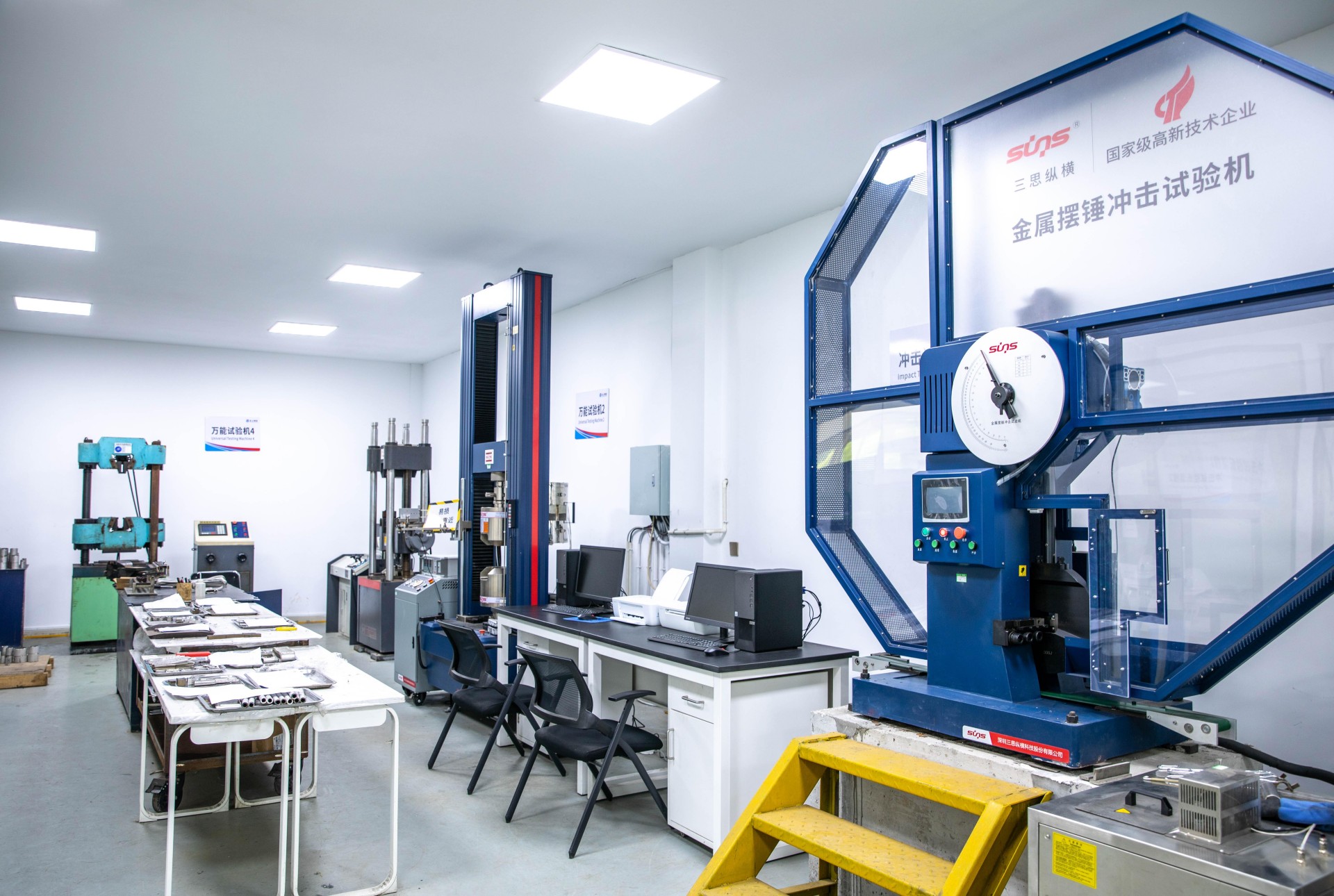

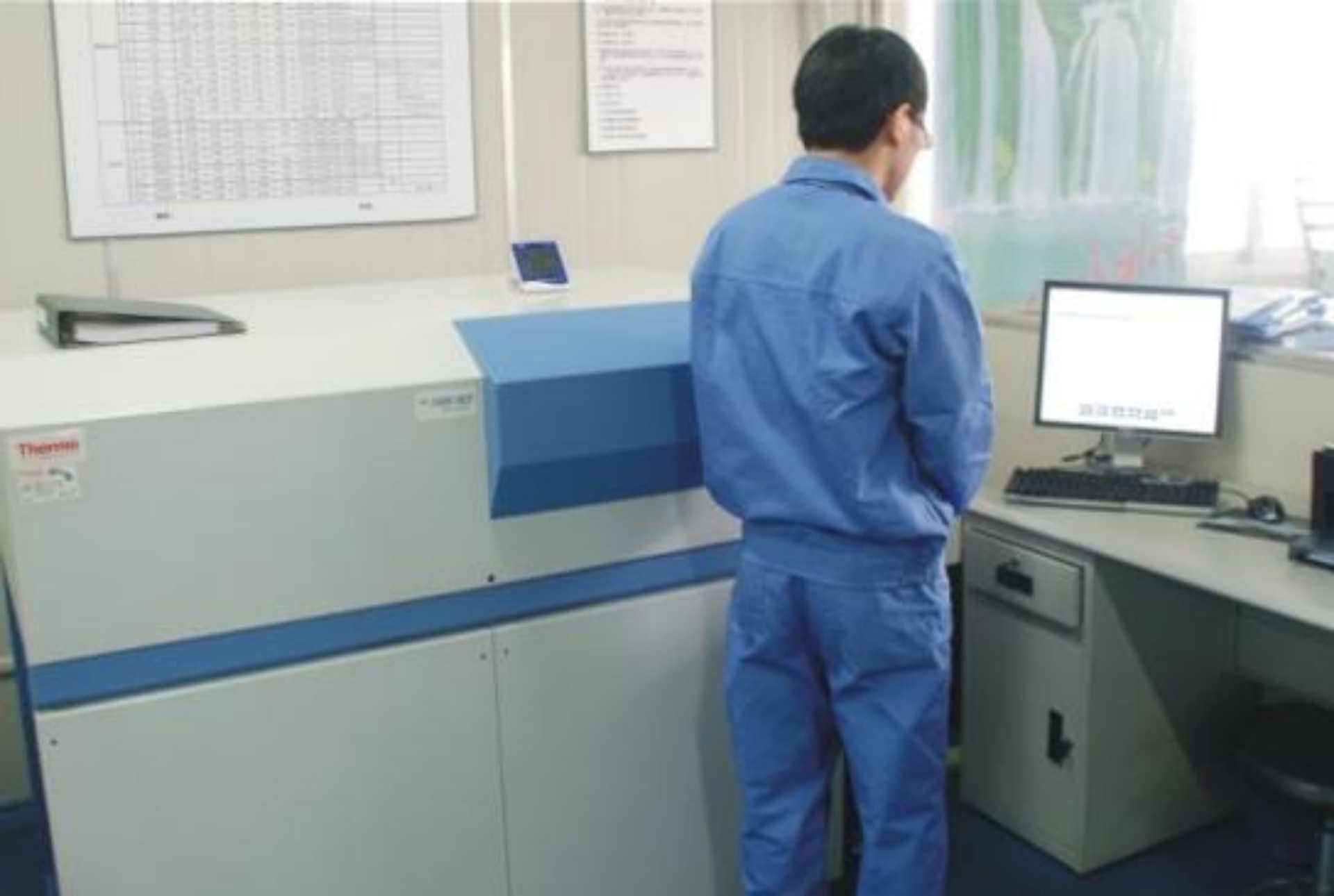

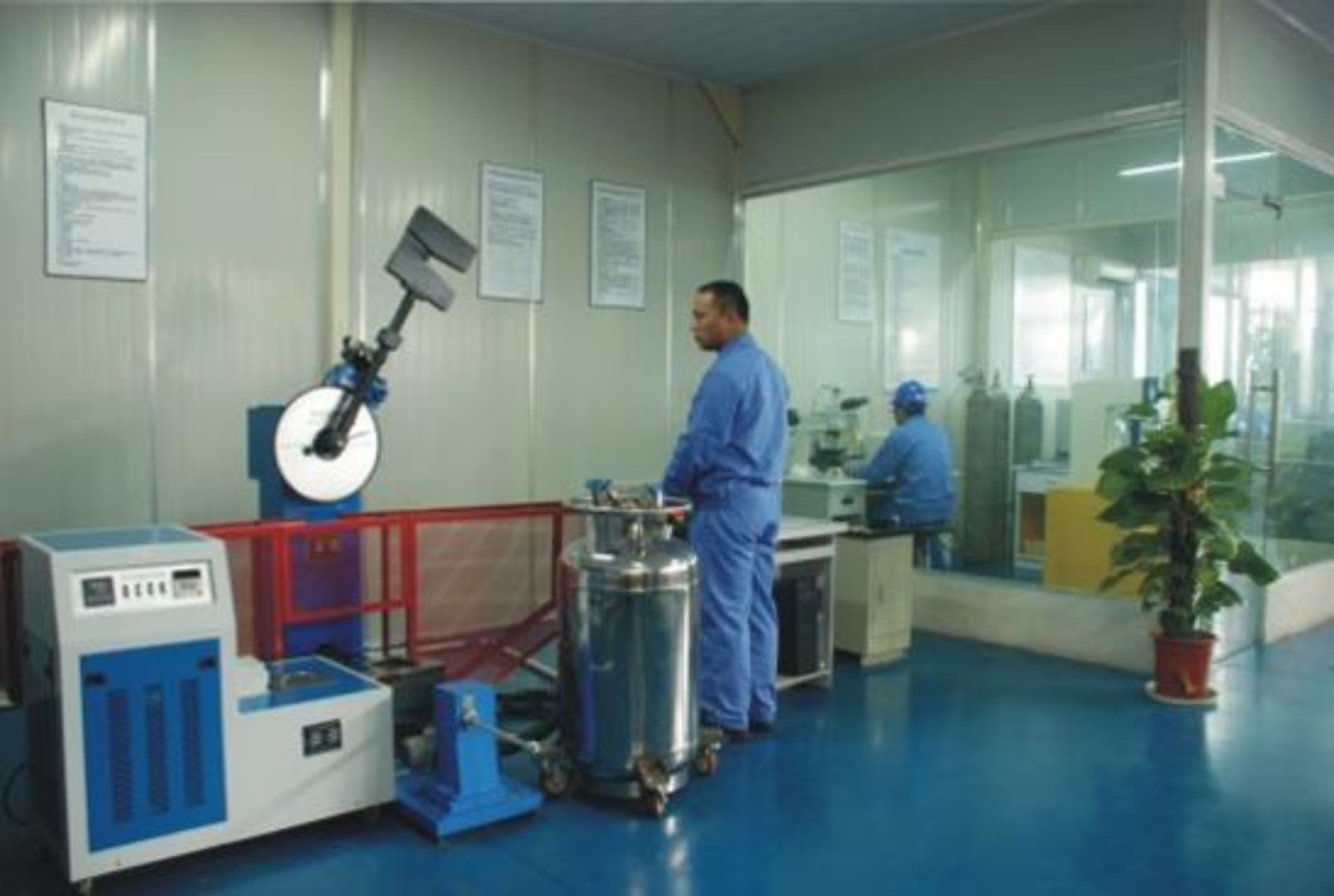

Item inspeksi meliputi pemeriksaan dimensi (diameter luar, diameter dalam, ketebalan dinding, panjang, ovalitas, kelurusan), pemeriksaan kualitas permukaan dan ujung (inspeksi visual, inspeksi duri, inspeksi kebersihan), dan verifikasi material (pengujian PMI, uji komposisi kimia). Uji mekanis dan kinerja meliputi uji tarik, uji kekerasan, pemeriksaan ukuran butir, pemeriksaan kekasaran permukaan, Pengujian Arus Eddy, dan Pengujian Ultrasonik bila berlaku. Uji tekanan dan kebocoran seperti uji tekanan hidrostatis, uji tekanan pneumatik, dan uji kebocoran udara di bawah air juga dilakukan. Uji sifat mekanik suhu tinggi dan uji korosi antar butir tersedia bila diperlukan.
Semua produk menjalani pemeriksaan akhir 100% sebelum pengiriman. EN 10204 3.1 sertifikat material tersedia untuk dokumentasi pengadaan komersial.
Tabung mikro dikembangkan untuk memenuhi kebutuhan spesifik sistem recuperator sCO₂:
Dirancang untuk kompatibilitas dengan kondisi pengoperasian sCO₂ bertekanan tinggi
Menghasilkan luas permukaan perpindahan panas yang tinggi per satuan volume, memungkinkan desain inti recuperator yang kompak dan ringan
Ketahanan terhadap korosi dan oksidasi sesuai dengan tingkat material yang dipilih
Kontrol dimensi presisi dengan ketebalan dinding seragam dan lubang bagian dalam yang halus
Ujung tabung yang bersih dan bebas duri untuk perakitan langsung
Panjang tabung dapat disesuaikan agar sesuai dengan tata letak sistem tertentu
Bahan yang tersedia antara lain baja tahan karat (316L / 316H, 304L, 321 / 321H, 310S, 904L), paduan nikel & paduan suhu tinggi (Inconel 625 / UNS N06625, Inconel 600 / UNS N06600, Incoloy 800H / 800HT, Incoloy 825 / UNS N08825, Hastelloy C276 / UNS N10276), dan titanium (Titanium Kelas 2, Titanium Kelas 5). Superalloy tambahan dan paduan titanium khusus dapat disediakan berdasarkan kebutuhan spesifik proyek.
Ukuran khusus diproduksi secara ketat sesuai dengan gambar pelanggan. Kisaran standar yang tersedia mencakup diameter luar dari 0,2 - 6,0 mm, ketebalan dinding dari 0,02 - 1,50 mm, panjang tabung lurus hingga 12 mtr, dan panjang kumparan hingga 500 m.
Semua produk melalui pemeriksaan dimensi, verifikasi material, pengujian sifat mekanik, pengujian non-destruktif, dan pengujian tekanan & kebocoran. Inspeksi akhir 100% dilakukan sebelum pengiriman, dan sertifikat material EN 10204 3.1 dapat diberikan untuk ketertelusuran kualitas penuh.
Untuk klien industri dengan persyaratan proyek recuperator sCO₂ tertentu, Huashang Steel menerima pesanan khusus berdasarkan gambar detail atau spesifikasi sampel. Klien dapat mengirimkan persyaratan dimensi, material, dan inspeksi untuk menerima solusi pipa mikro yang disesuaikan dengan kebutuhan desain sistem mereka.
