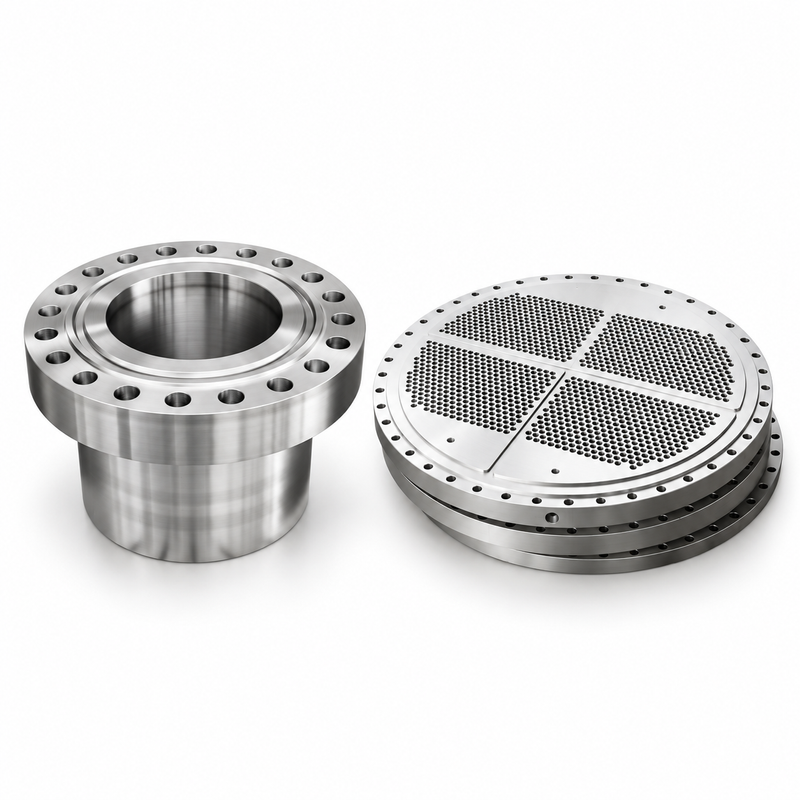

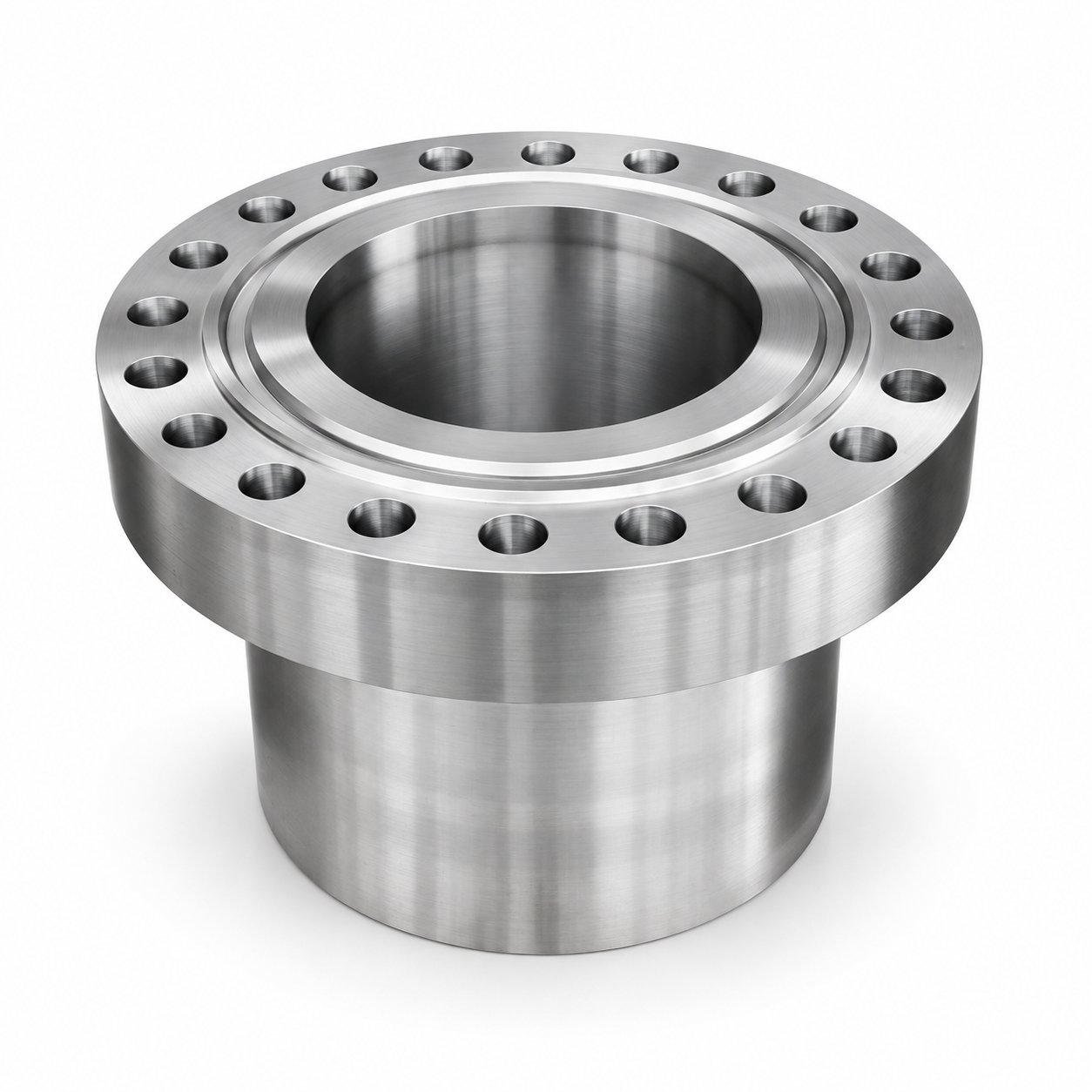

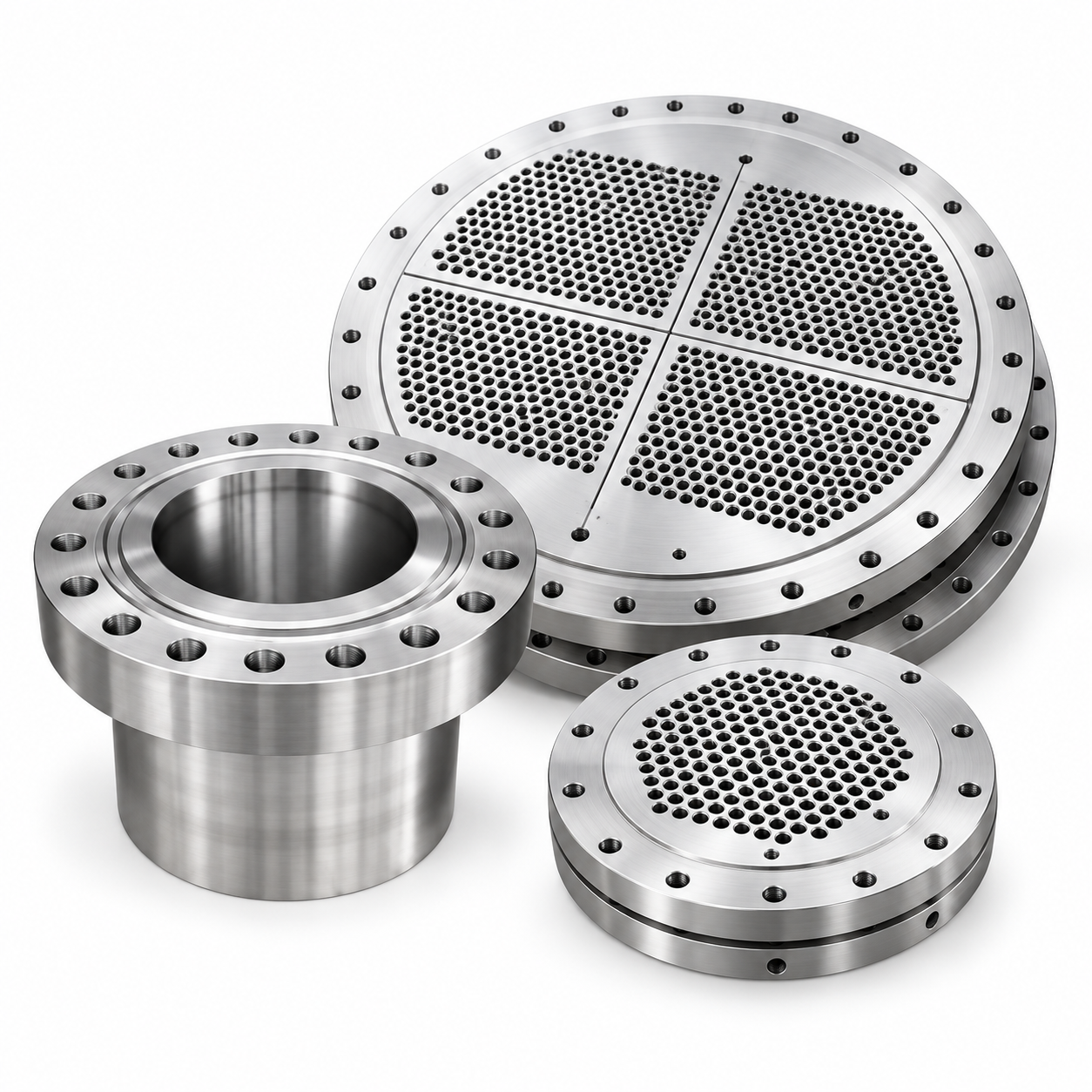

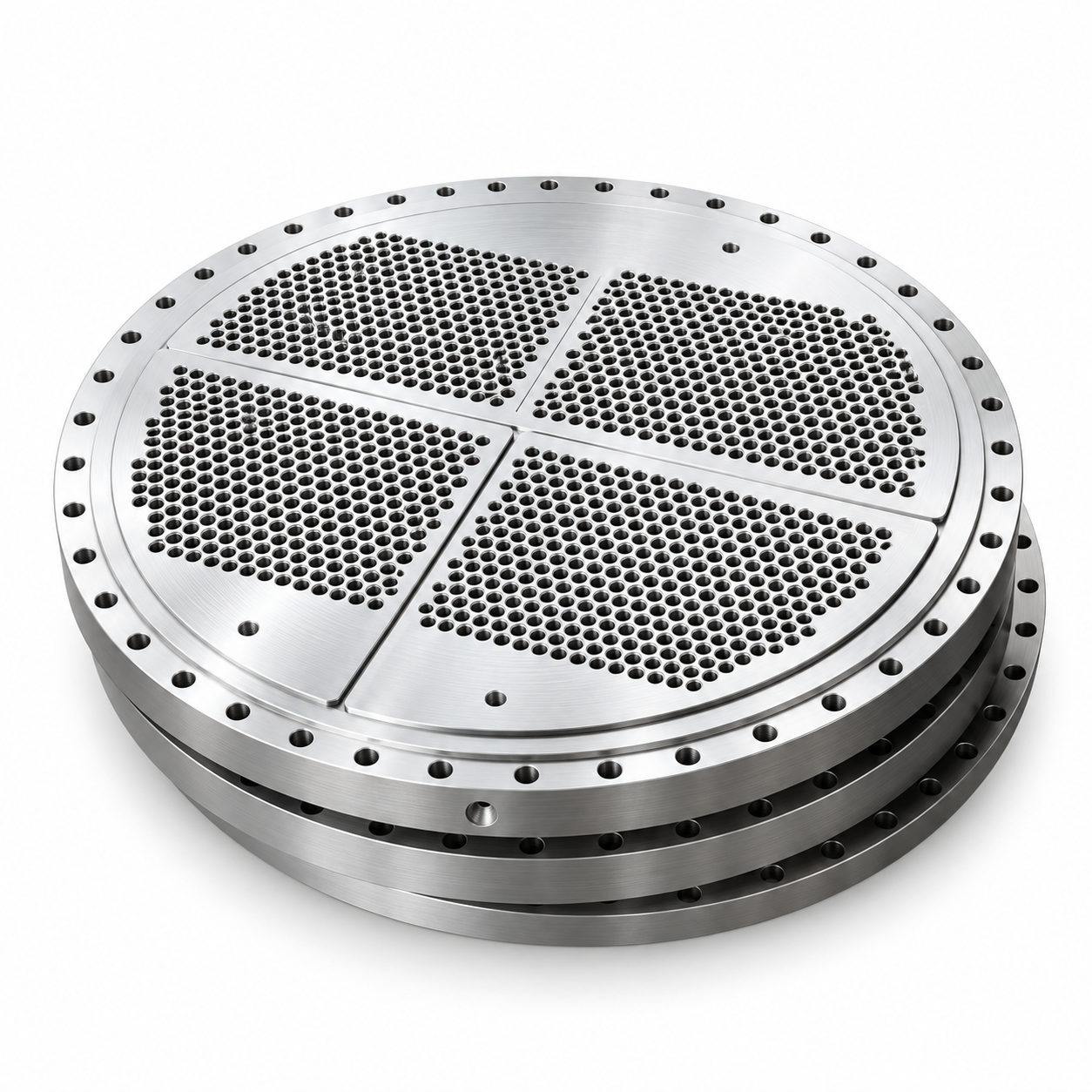

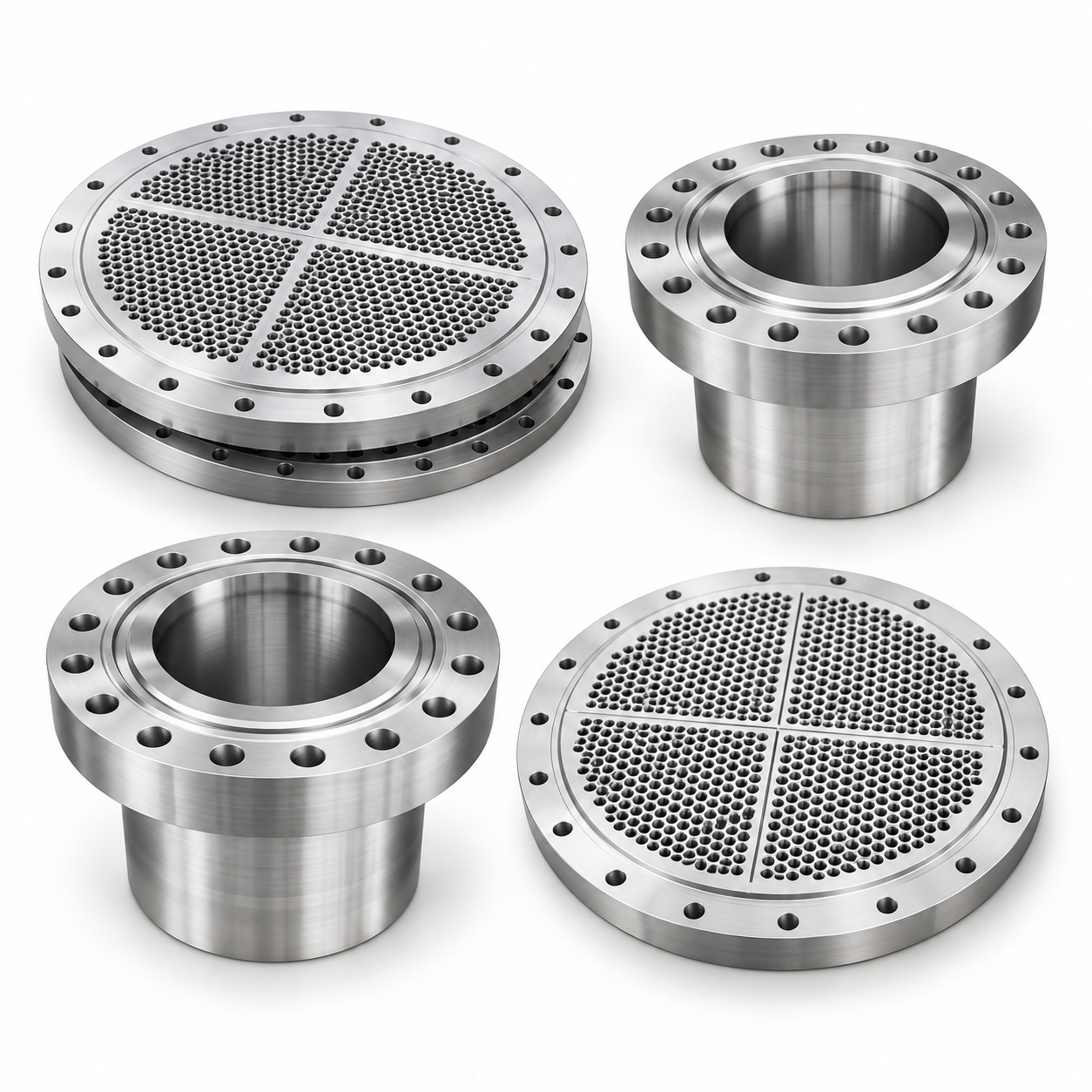

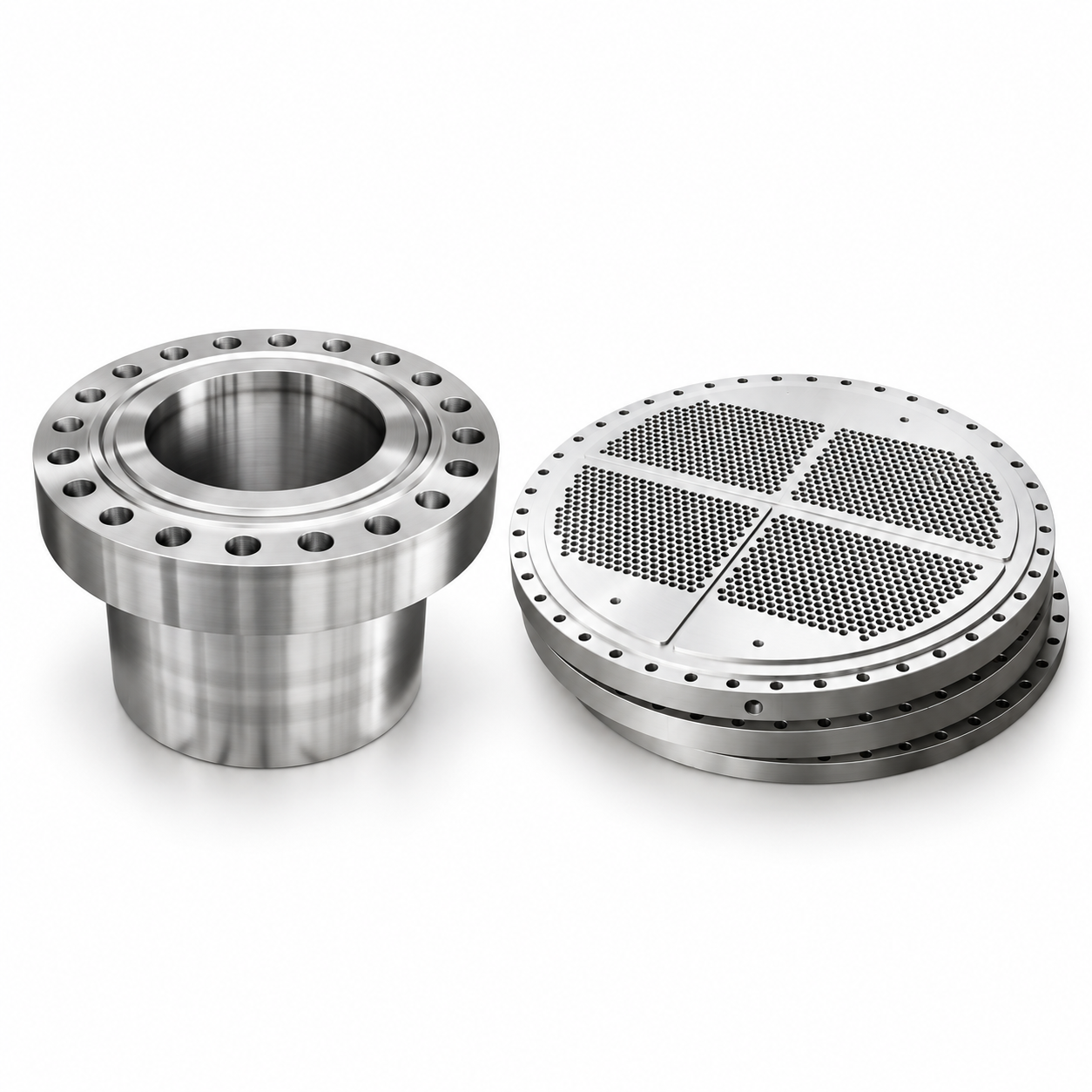

Flensa Penukar Panas adalah komponen flensa dan lembaran tabung yang dirancang khusus untuk digunakan dalam penukar panas, bejana tekan, boiler, pabrik petrokimia, fasilitas minyak dan gas, pembangkit listrik, sistem pemrosesan bahan kimia, dan peralatan servis suhu tinggi atau tekanan tinggi. Produk dapat diproduksi sesuai dengan gambar pelanggan dan spesifikasi proyek, dengan pilihan desain baut, mengambang, dan flensa.
Fitur yang tersedia mencakup lubang tabung khusus, pola baut khusus, alur penyegelan, alur cincin-O, permukaan penyegelan spiral, pemesinan berdiameter besar, dan material khusus proyek. Setiap komponen dapat dilengkapi dengan ketertelusuran material, inspeksi dimensi, penandaan, pelapisan, dan dokumentasi lengkap seperti MTC, ITP, dan MDR.
Ukuran | OD: 100mm - 8000mm |
|---|---|
Tipe Konstruksi | Baut, Mengambang, Bergelang |
STANDAR | Diproduksi sesuai dengan gambar pelanggan, persyaratan bejana tekan, dan standar flensa yang berlaku seperti ASME B16.5, ASME B16.47, EN1092, AS2129, AS/NZ 4087 atau spesifikasi proyek. |

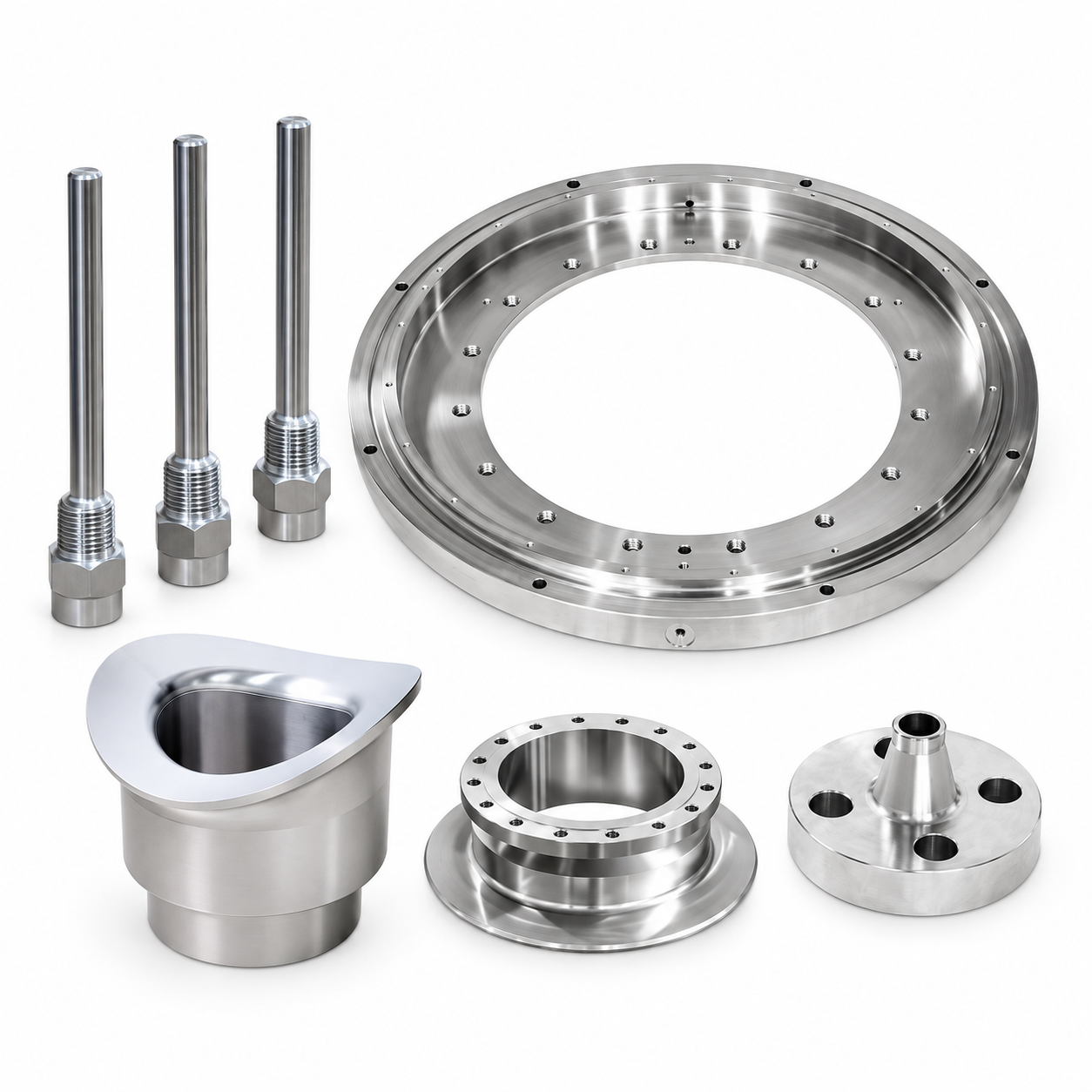

BAGIAN | Pelat tabung, Baffle, Bonnet, Leher Las yang Diperkuat Sendiri, Manways, Sumur termo, Nozel Injeksi, Leher Las Panjang dan komponen lainnya. |
Pemesinan khusus | Alur penyegelan, pola lubang baut non-standar, alur cincin-O, alur berbentuk khusus, slot |
Segel | Permukaan penyegelan spiral dan alur cincin-O, Ra 3,2µm-6,3µm atau spesifikasi gambar. |
Kategori Bahan | Ringkasan Kelas / Paduan |
|---|---|
Baja Tahan Karat | F304, F304L, F304H, F316, F316L, F321, F321H, F347H, F317, 304, 304L, 304H, 304LN, 316L, 316H, 316LN, 316Ti, 321, 321H, 317, 317L, 317LN, 347, 347Jam, 310S, 310JAM, 309S |
Baja Tahan Karat Super Austenitik | 904L/N08904 (904L), F44/S254MO, S31254 (6Mo), S30432, S31042, N08367 (6Mo/AL-6XN 1,4529), S30803/253Ma |
Baja Dupleks & Super Dupleks | F51, F53, S31500, S32101, S32003, S32304, S31803, S32205, S32750, S32760 |
Nikel | N4/UNS N02201, N6/UNS N02200 |
Titanium & Paduan Titanium | GR1, GR2, GR3, GR4, GR5, GR7, GR9, GR11, GR12 |
Hastelloy | Paduan B/N10001/DIN 2.4610, Paduan B2/N10665/DIN 2.4617, Paduan B3/N10675/DIN 2.4600, Paduan C4/N06455/DIN 2.4610/EN NiMo16Cr16Ti, Paduan C22/N06022/DIN 2.4602, Paduan C276/N10276/DIN 2.4819, Paduan C2000/N06200/DIN 2.4675 |
tidak konel | Paduan 600/N06600/DIN 2.4816, Paduan 601/N06601/DIN 2.4851, Paduan 617/N06617/DIN 2.4663, Paduan 625/N06625/DIN 2.4856, Paduan 718/N07718/DIN 2.4668, Paduan X/N06002/DIN 2.4665, Paduan X-750/N07750/DIN 2.4669 |
tidak masuk akal | Paduan 800/N08800/DIN 1.4876, Paduan 800H/N08810/DIN 1.4958, Paduan 800HT/N08811/DIN 1.4959, Paduan 825/N08825/DIN 2.4858, Paduan 925/N09925/DIN 1.4539, Paduan 926/N08926/DIN 1,4929 |
monel | Paduan 400/N04400/DIN 2.4360/2.4361, Paduan K500/N05500/DIN 2.4375 |
Paduan Nikel Lainnya | Paduan G30/N06030/DIN 2.4603, Paduan G35/N06035/DIN 2.4645, Paduan S/N06635/DIN 2.4660, Paduan N/N10003/DIN 2.4815, Paduan 188/R30188/DIN 2.4683, Paduan 230/N06230/DIN 2.4733, Paduan 556/R30556/DIN 2.4652 |
Baja Paduan | 16Mn, 12CrMo, 15Cr5Mo, Cr5Mo, 12Cr1MoV, F11 (ASTM A182), F22 (ASTM A182), F91 (ASTM A182), F9 (ASTM A182), F5 (ASTM A182) |
Pipa Baja | F42, F46, F48, F50, F52, F56, F60, F65, F70, F80 (ASTM A694) |
Baja Karbon | LF2 (ASTM A350), LF3 (ASTM A350), Q235A, 20#, A105 (ASTM A105) |
 |  |  |
 |  |  |
Flensa penukar panas dan komponen lembaran tabung dipasang di seluruh penukar panas, bejana tekan, boiler, pabrik petrokimia, fasilitas minyak dan gas, pembangkit listrik, sistem pemrosesan bahan kimia, dan peralatan servis suhu tinggi atau tekanan tinggi.

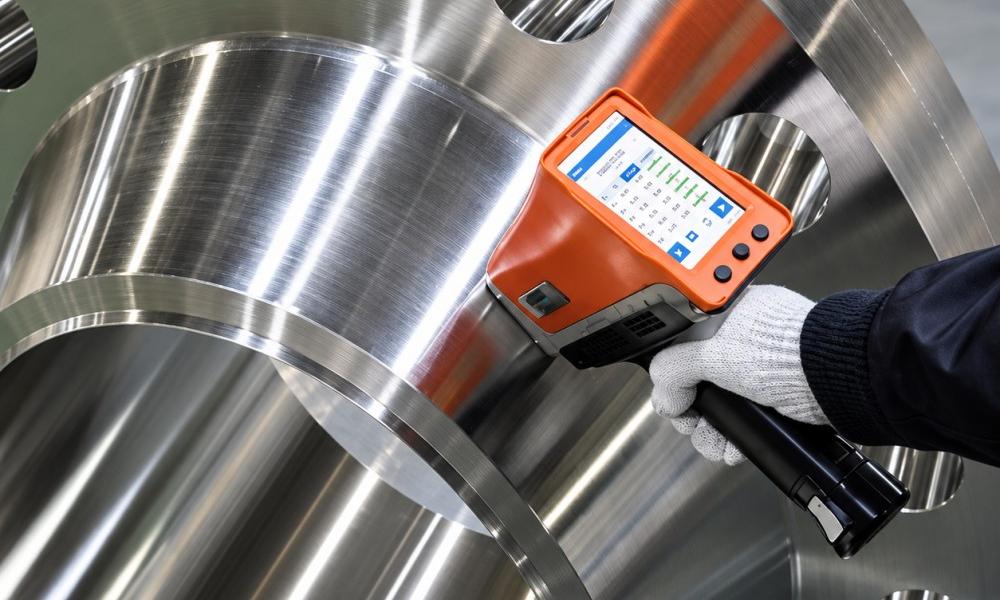

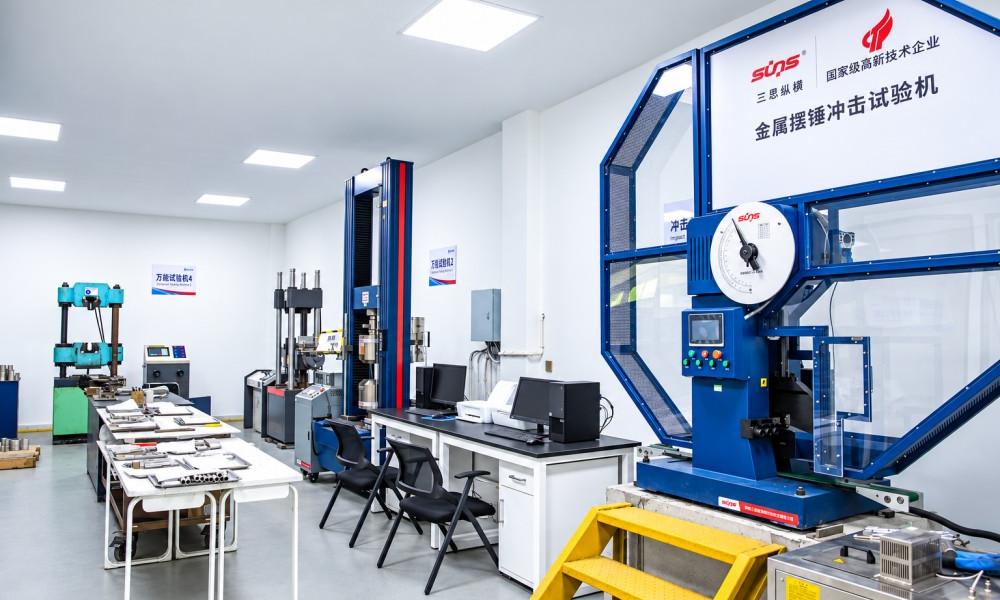

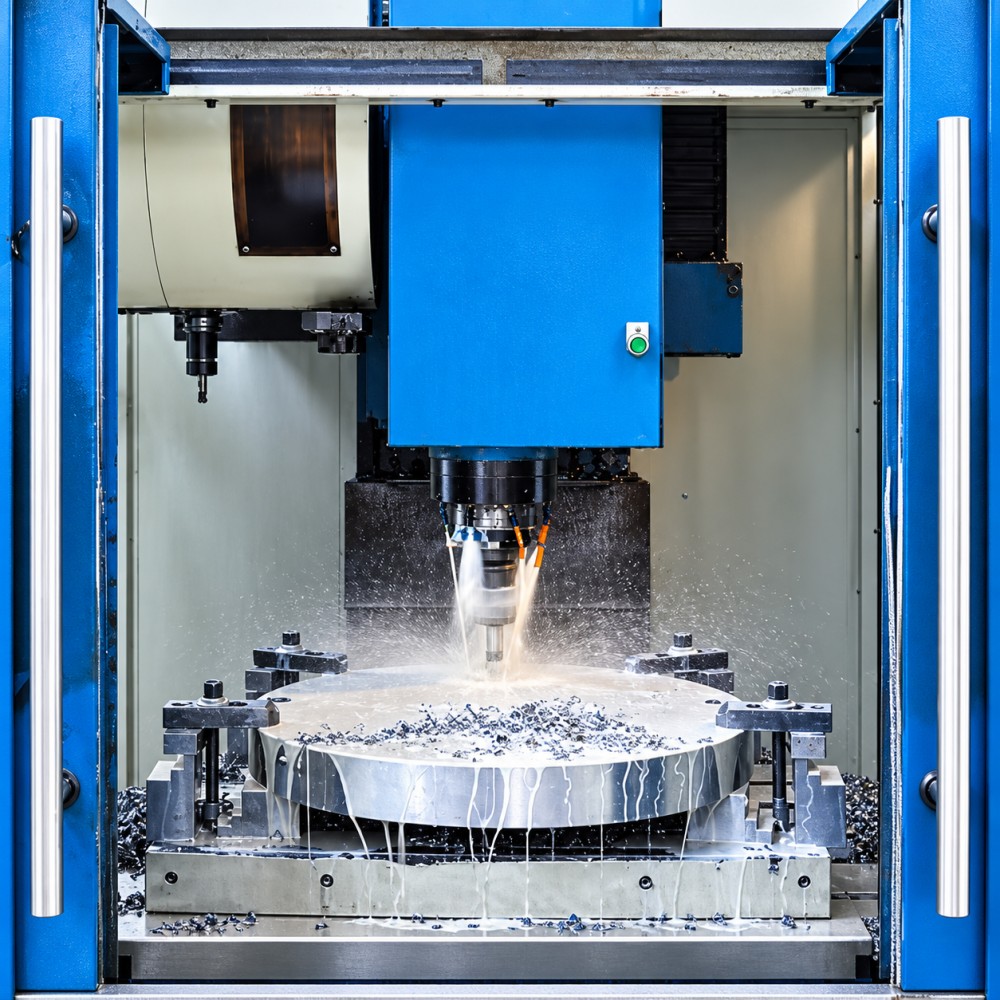

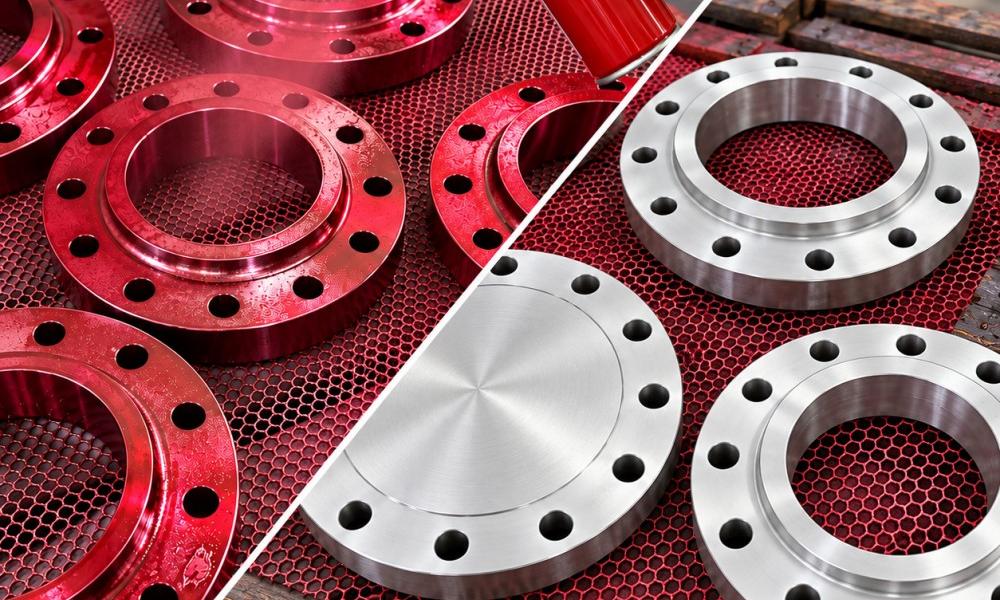

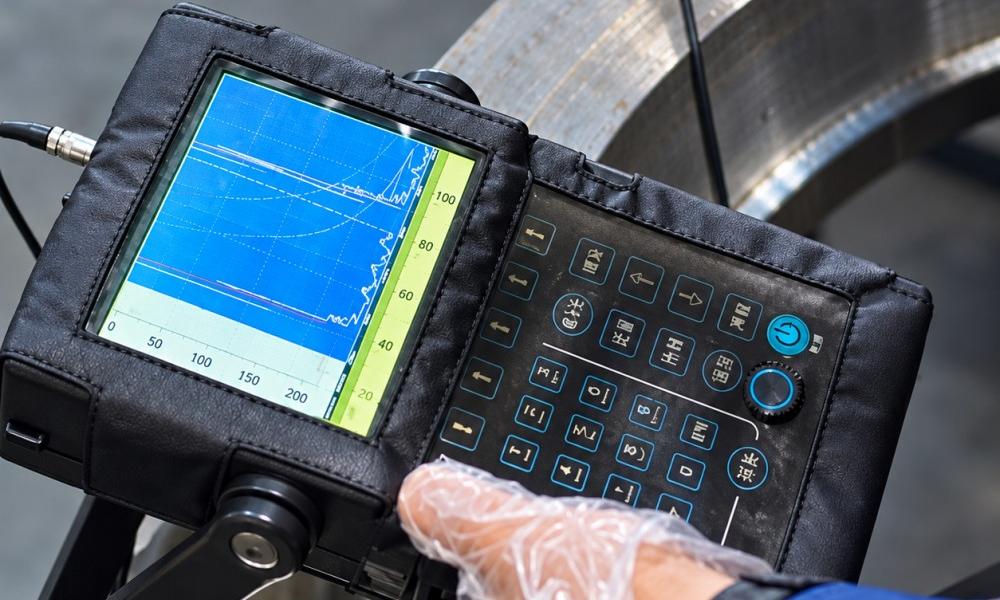

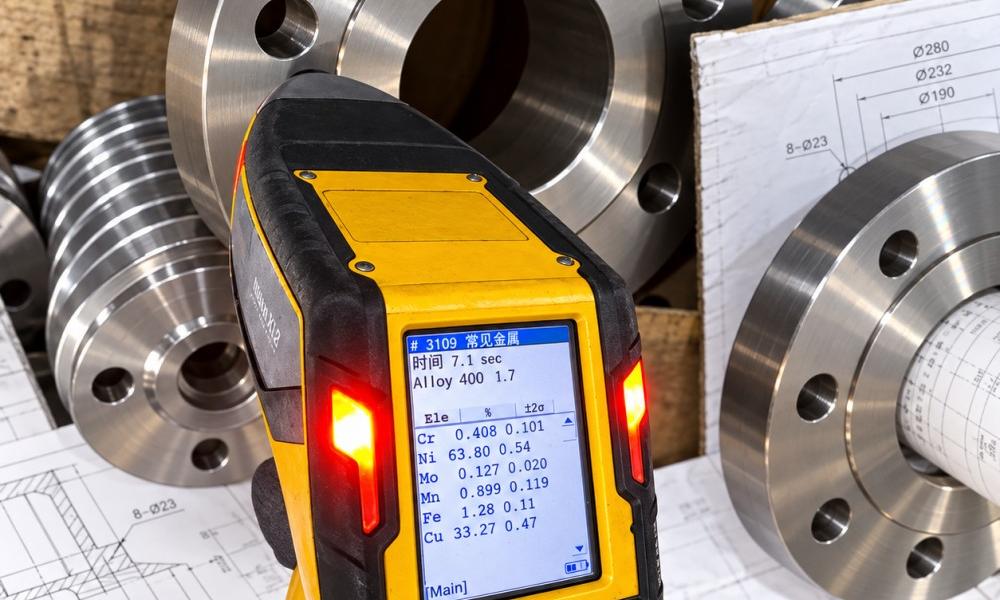

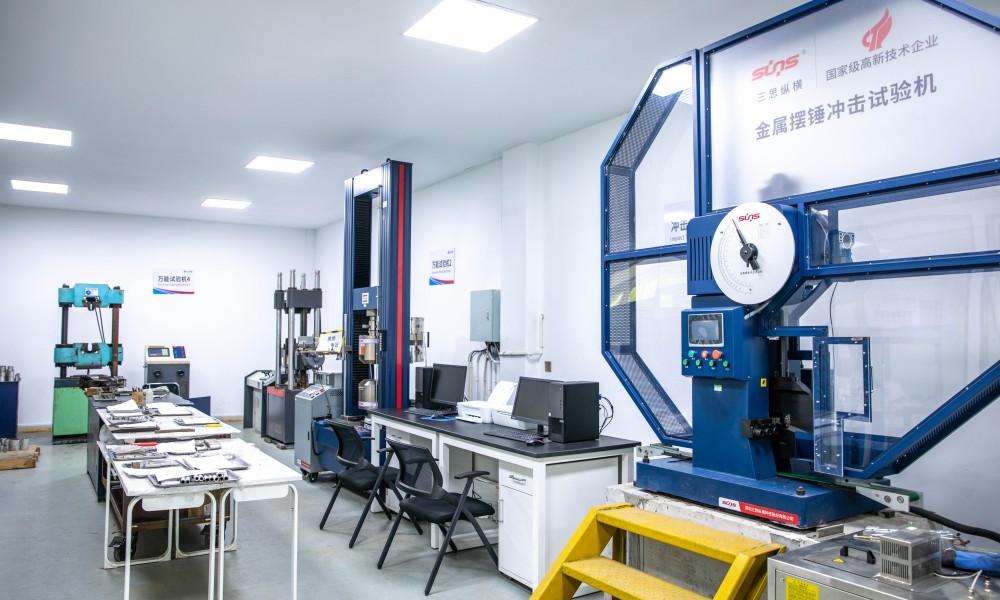

Setiap komponen flensa penukar panas dan lembaran tabung menjalani sepuluh tahap proses jaminan kualitas yang selaras dengan gambar dan persyaratan proyek yang disetujui: (1) Tinjauan Gambar dan Spesifikasi; (2) Inspeksi dan Penelusuran Bahan Baku dengan nomor panas dan sertifikat bahan yang terverifikasi; (3) Inspeksi Pemesinan Dalam Proses yang mencakup pemesinan pembubutan, pengeboran, pengeboran, penggilingan, dan alur CNC; (4) Pemeriksaan Dimensi OD, ID, ketebalan, diameter dan pitch lubang tabung, PCD, lubang baut, dimensi alur dan kerataan; (5) Pemeriksaan Permukaan Penyegelan dan Permukaan Akhir; (6) Pengujian Non-Destruktif meliputi pengujian visual, ultrasonik, partikel magnetik, penetran cair, radiografi dan PMI; (7) Pengujian Mekanik dan Material termasuk verifikasi kekerasan, benturan, tarik dan komposisi kimia; (8) Verifikasi Penandaan; (9) Review Dokumentasi meliputi laporan MTC, NDT, laporan PMI, ITP dan MDR; (10) Pengepakan dan Pemeriksaan Akhir dengan opsi pencegahan karat dan pengepakan ekspor.
 |  |  |
 |  |  |
 |  |  |
Flensa penukar panas dapat diproduksi dari lebih dari sepuluh kategori bahan termasuk baja tahan karat, baja dupleks dan super dupleks, baja tahan karat super austenitik, paduan nikel (Hastelloy, Inconel, Incoloy, Monel), titanium, baja paduan, dan baja karbon. Nilai khusus termasuk ASTM A182-F304, F316L, F51, F53, 904L, Alloy C276 dan Alloy 625.
Flensa penukar panas diproduksi sesuai dengan gambar pelanggan, persyaratan bejana tekan, dan standar flensa yang berlaku seperti ASME B16.5, ASME B16.47, EN1092, AS2129, AS/NZ 4087 atau spesifikasi proyek.
Kisaran diameter luar adalah 100mm hingga 8000mm. Ukuran khusus, pola baut, dan konfigurasi penyegelan dapat diproduksi sesuai dengan gambar pelanggan dan spesifikasi proyek.
Setiap komponen dapat dilengkapi dengan keterlacakan material dan dokumentasi lengkap termasuk MTC, laporan inspeksi dimensi, laporan NDT, laporan PMI, laporan perlakuan panas, laporan kekasaran permukaan, ITP dan MDR, semuanya ditinjau sebelum pengiriman.
