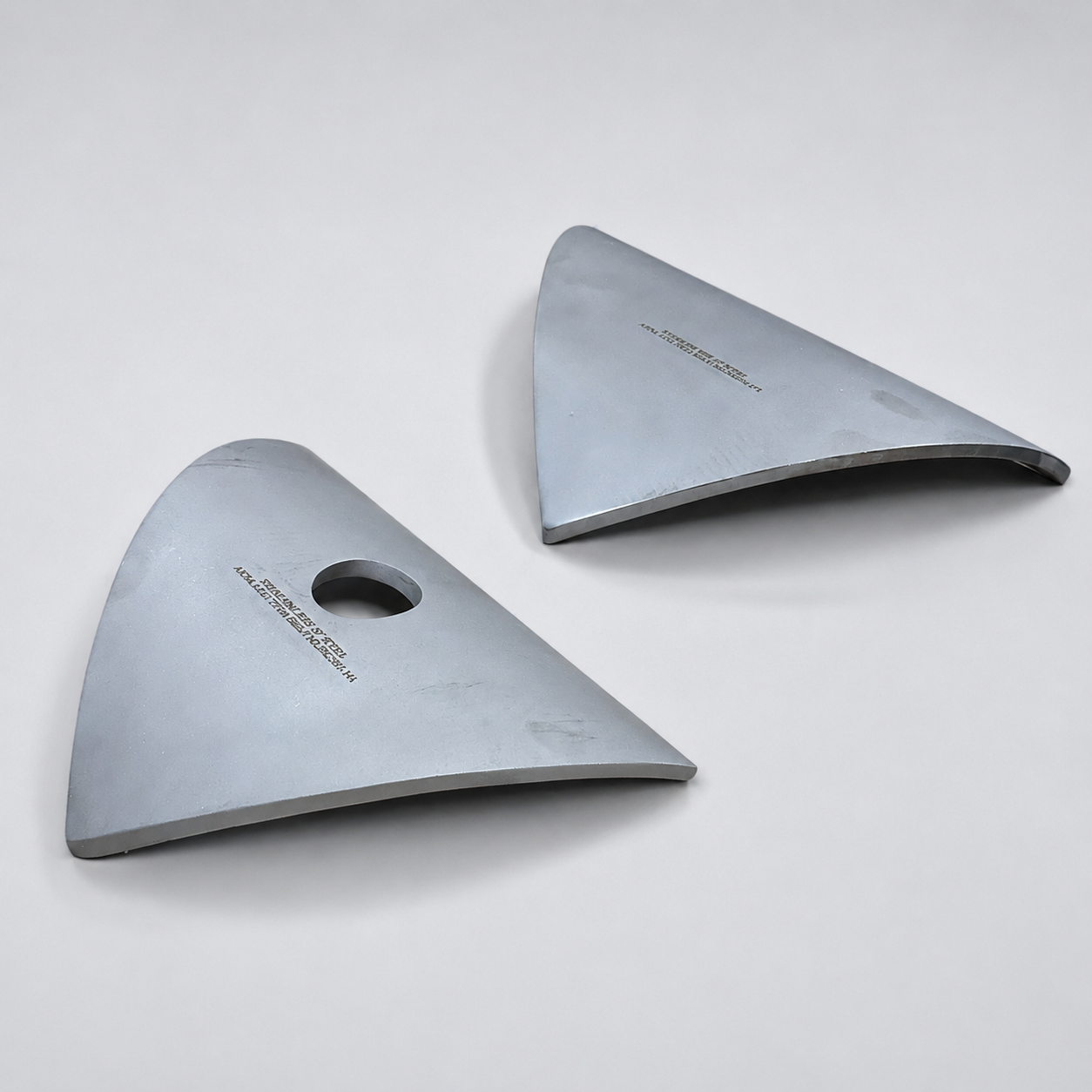

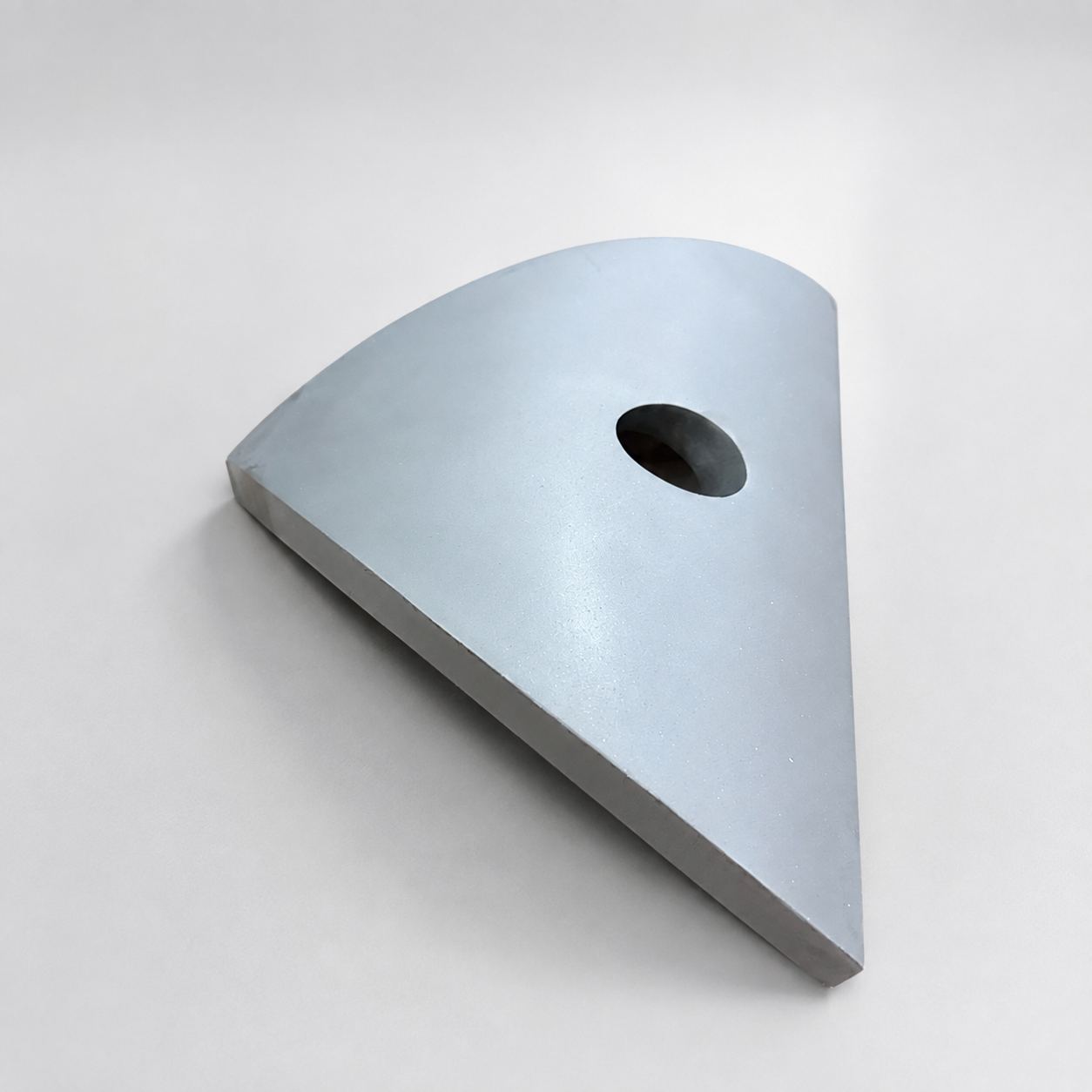

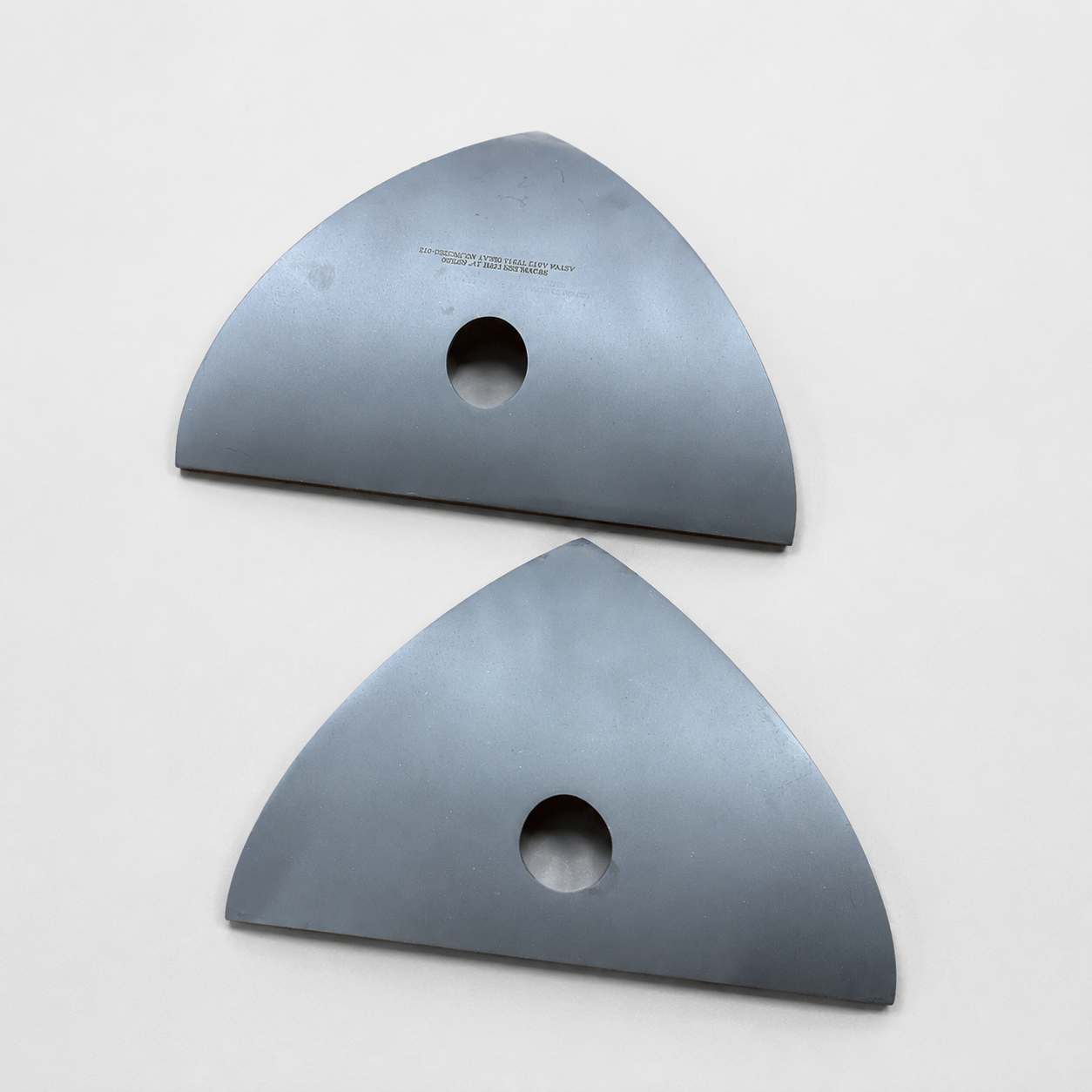

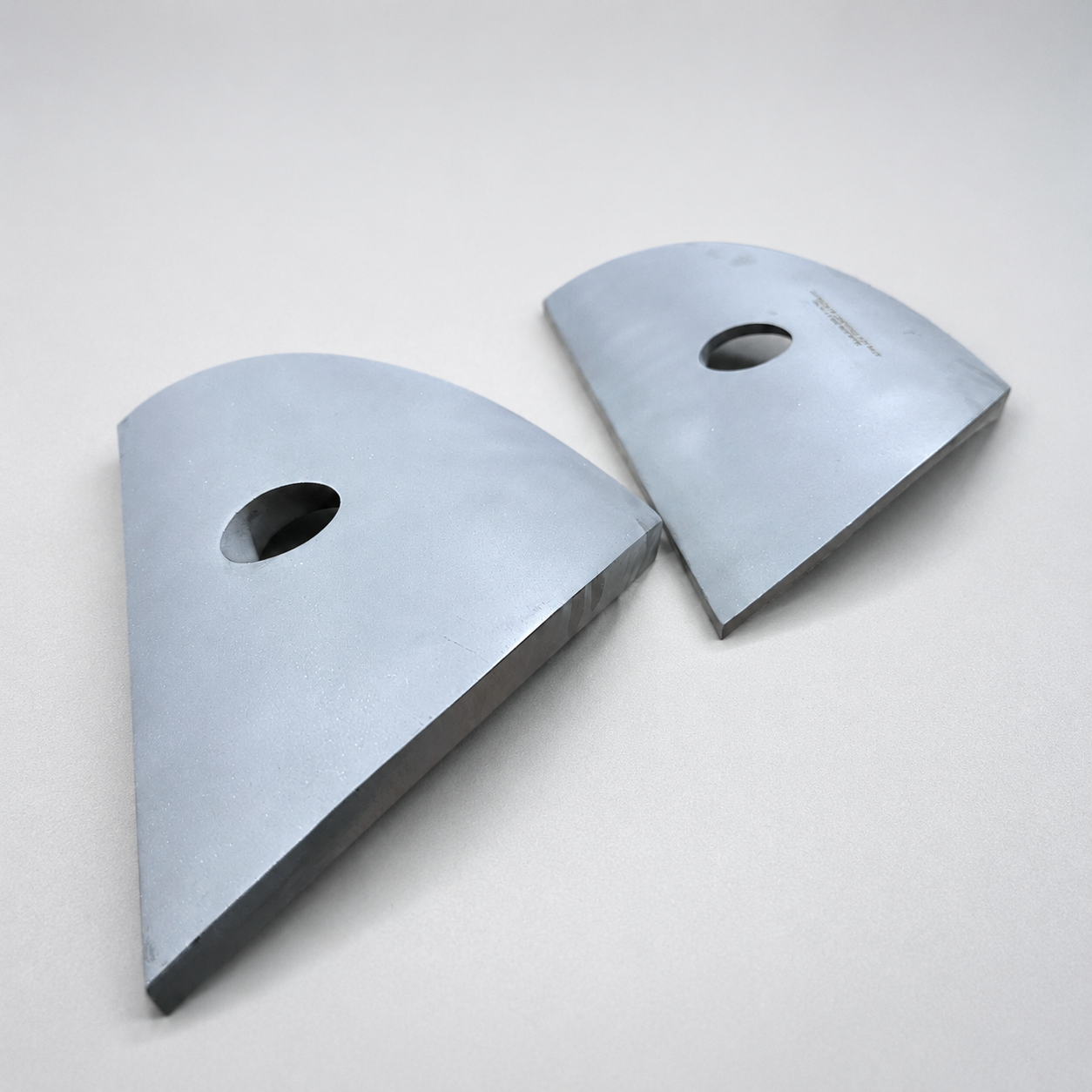

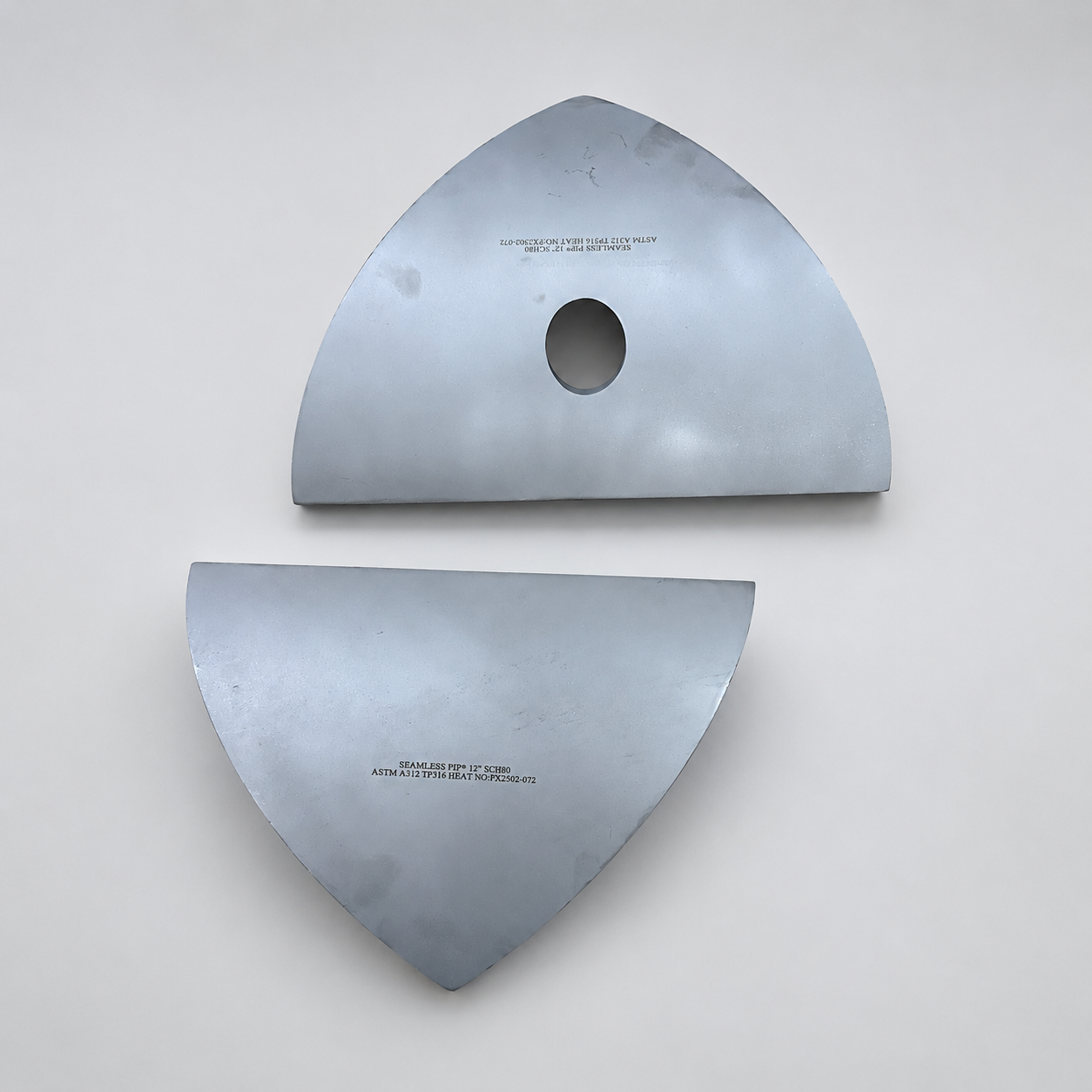

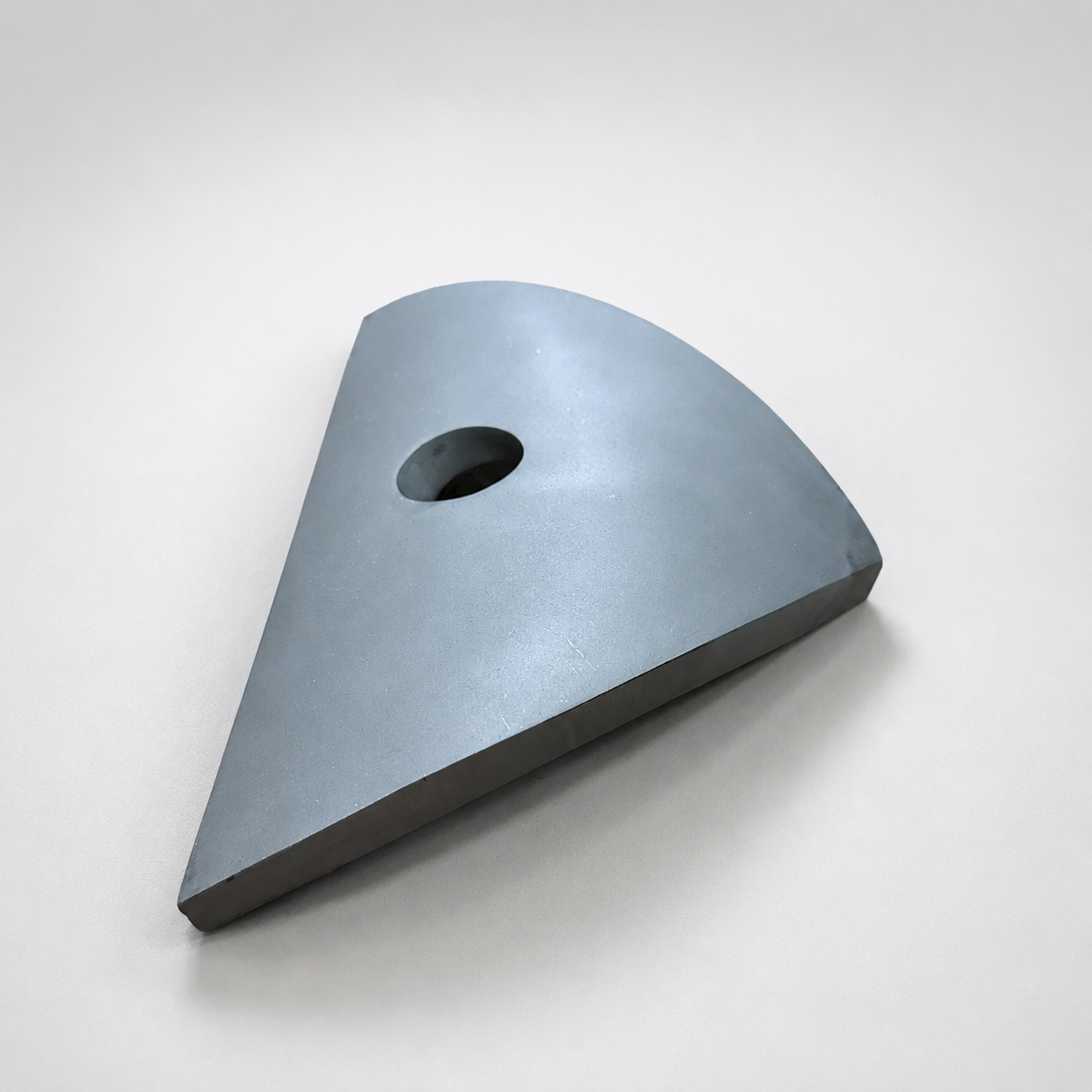

Huashang Steel memproduksi Kelopak Penukar Panas Tekanan Tinggi khusus — sisipan header internal dengan mesin presisi yang mendistribusikan media proses ke seluruh permukaan perpindahan panas. Setiap kelopak dibuat dari pipa tanpa sambungan sesuai dengan gambar yang disetujui pelanggan, menjadikan setiap komponen sebagai bagian khusus gambar dan bukan standar katalog.
Kelopak diklasifikasikan berdasarkan penunjukan sirkuit tekanan, bukan berdasarkan media servis. Tiga kategori umum adalah kelopak HP (Sisi Tekanan Tinggi), IP (Sisi Tekanan Menengah), dan LP (Sisi Tekanan Rendah) jika berlaku. Misalnya, HP Petal dapat dipasang di sirkuit air bertekanan tinggi, CO₂, gas proses, atau hidrogen. Tekanan pengoperasian aktual, suhu, media, tingkat material, dan konfigurasi fungsional selalu dikonfirmasi berdasarkan gambar dan spesifikasi proyek yang disetujui pelanggan sebelum produksi.
Karena setiap kelopak dirancang untuk rakitan penukar panas tertentu, kelengkungan, panjang, profil, bukaan, orientasi, dan dimensi antarmuka dikontrol secara eksklusif sesuai gambar yang disetujui. Pendekatan berbasis gambar ini memastikan kompatibilitas dengan header, nozzle, dan komponen internal yang sesuai.
Barang | Jangkauan | Menampilkan |
|---|---|---|
Metode Pembuatan | Pemesinan / Penggilingan CNC |  |
Ketebalan | 3–120 mm (Desain Khusus) | |
Lebar | Menurut Gambar | |
Panjang | Menurut Gambar | |
Tekanan Desain | Hingga 350 bar (tergantung proyek) | |
Suhu Operasional | -196°C hingga +650°C | |
Bahan | Baja Tahan Karat / Paduan Nikel / Titanium & paduan Titanium |
Kelopak mesin Huashang Steel terbuat dari baja tahan karat, paduan nikel, serta paduan titanium dan titanium. Pemilihan material didorong oleh spesifikasi proyek pelanggan, termasuk media pengoperasian, tekanan desain, kisaran suhu, dan persyaratan ketahanan korosi. Setiap batch bahan diverifikasi melalui pemeriksaan bahan baku dan dikonfirmasi kembali oleh PMI pada pemeriksaan akhir.
Kelopak bunga digunakan dalam sistem pendingin hidrogen, stasiun pengisian bahan bakar hidrogen, dan penukar panas hidrogen yang memerlukan distribusi aliran terkontrol dan penahanan tekanan tinggi.
Di kilang pencairan LNG, peralatan regasifikasi LNG, dan penukar panas kriogenik, kelopak beroperasi pada suhu serendah -196°C, sesuai dengan kebutuhan layanan kriogenik.
Kelopak berfungsi sebagai distributor aliran internal dalam penukar panas saluran mikro (MCHE), penukar panas sirkuit cetak (PCHE), dan penukar panas sirip pelat, mendukung distribusi media yang seragam di seluruh inti perpindahan panas kompak.
Aplikasi tambahan mencakup modul pemrosesan gas, sistem pendingin kompresor, penukar panas CO₂ superkritis, dan unit pemulihan panas limbah (WHRU).
 |  |  |
 |  |  |
 |  |  |

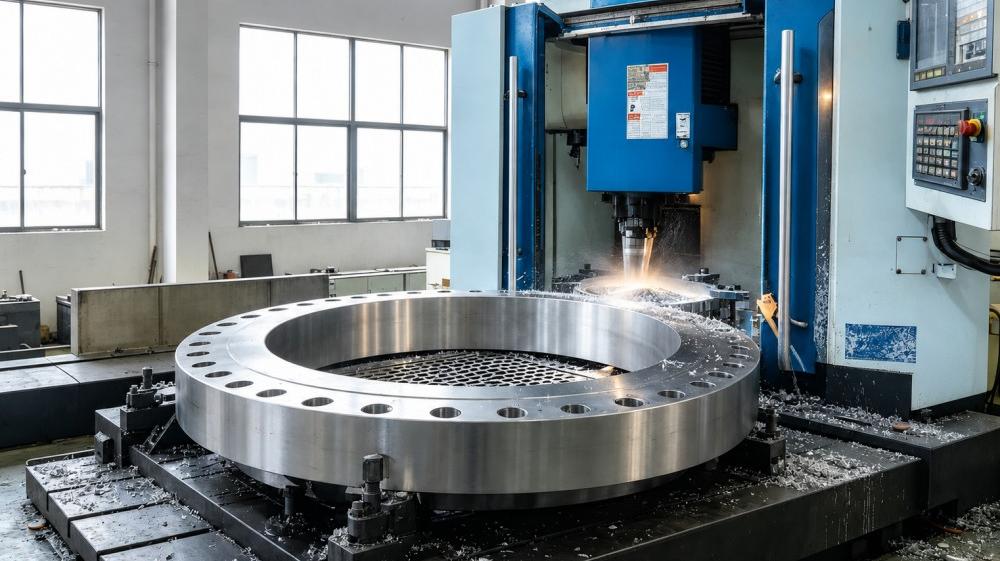

Pembuatan dimulai dengan pemilihan pipa seamless sesuai dengan kualitas material dan ketebalan dinding yang dibutuhkan. Blanko yang sesuai dipotong dari pipa menggunakan gergaji pita CNC, kemudian dikerjakan pada mesin bubut CNC dan pusat penggilingan untuk menghasilkan profil, permukaan perkawinan, dan fitur dimensi yang diperlukan.

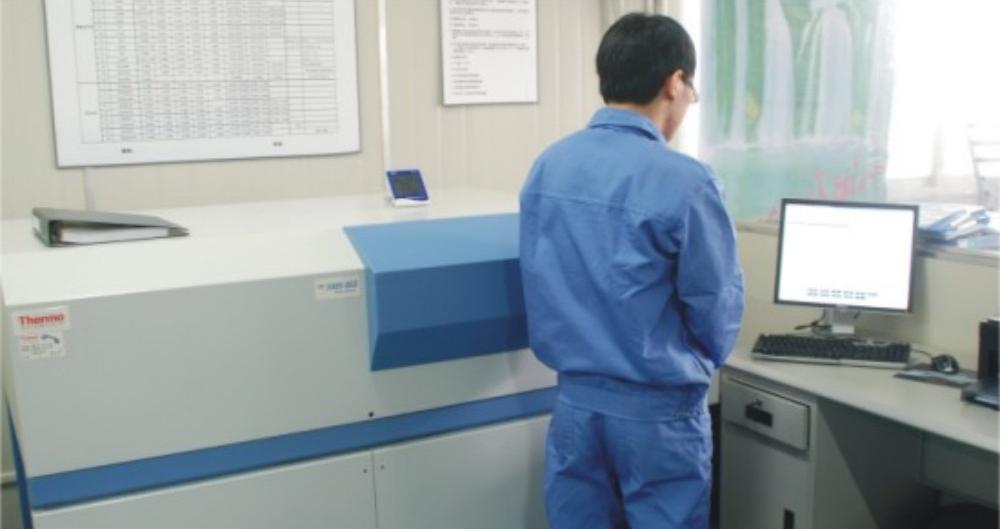

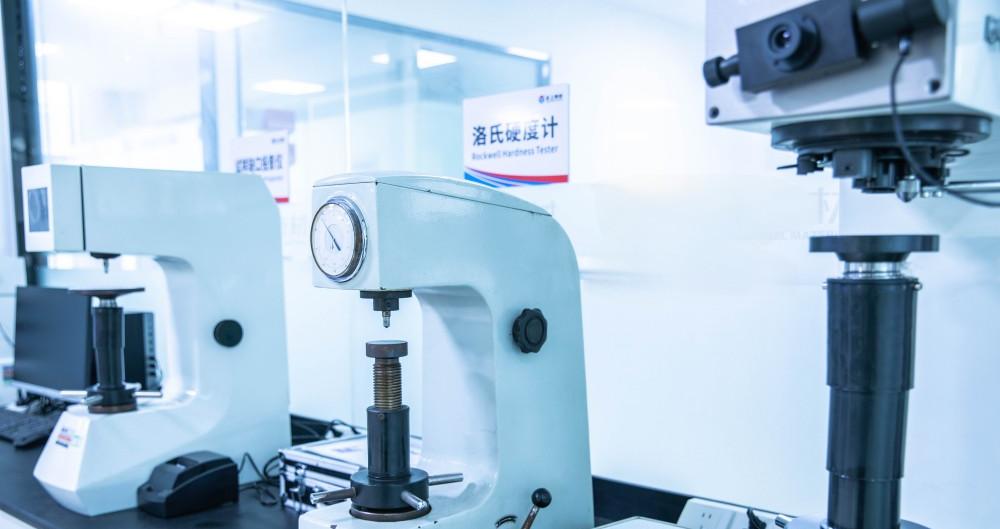

Sebelum pemesinan dimulai, pipa seamless menjalani pemeriksaan bahan baku yang meliputi komposisi kimia, sifat mekanik, pengujian ultrasonik, verifikasi diameter luar dan ketebalan dinding, kesesuaian dimensi umum, serta konfirmasi mutu dan spesifikasi bahan. Langkah ini memastikan bahwa pipa yang dipilih memenuhi persyaratan untuk pemotongan selanjutnya dan pemesinan presisi.

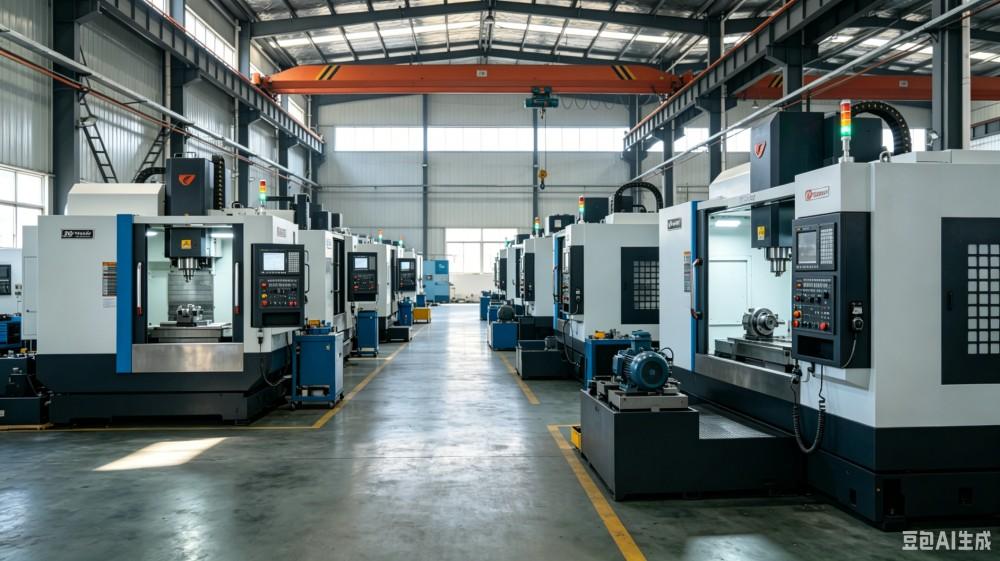

Setelah blanko dipotong, pemesinan CNC dilakukan sesuai dengan gambar pelanggan pada pusat pemesinan 3 sumbu, 4 sumbu, atau 5 sumbu seperti yang dipersyaratkan oleh geometri komponen. Proses pemesinan dan inspeksi dapat mencakup verifikasi profil keseluruhan, kelengkungan dan permukaan kawin, dimensi pemesinan, dimensi dan lokasi bukaan, persiapan tepi, dan dimensi antarmuka dengan header atau nosel yang sesuai. Karakteristik inspeksi yang berlaku ditentukan oleh persyaratan gambar dan perakitan yang disetujui.

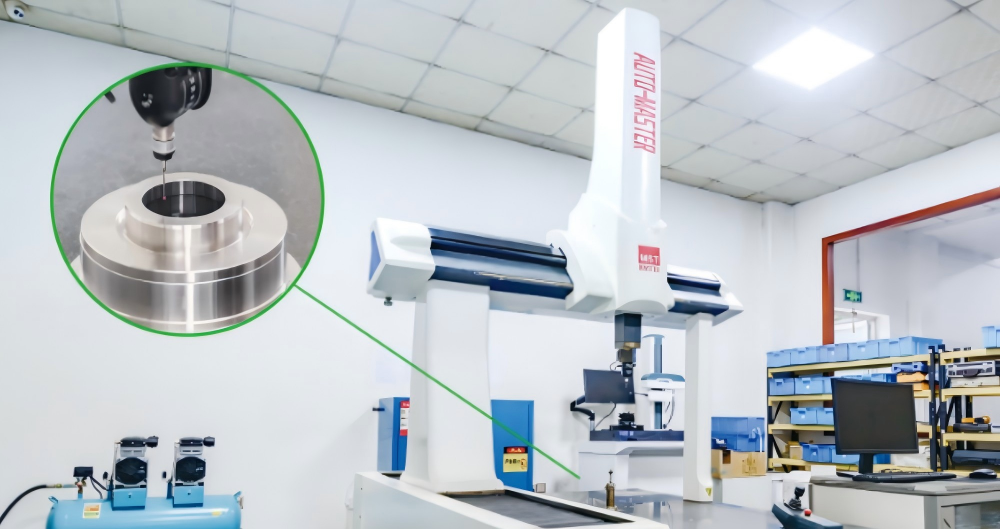

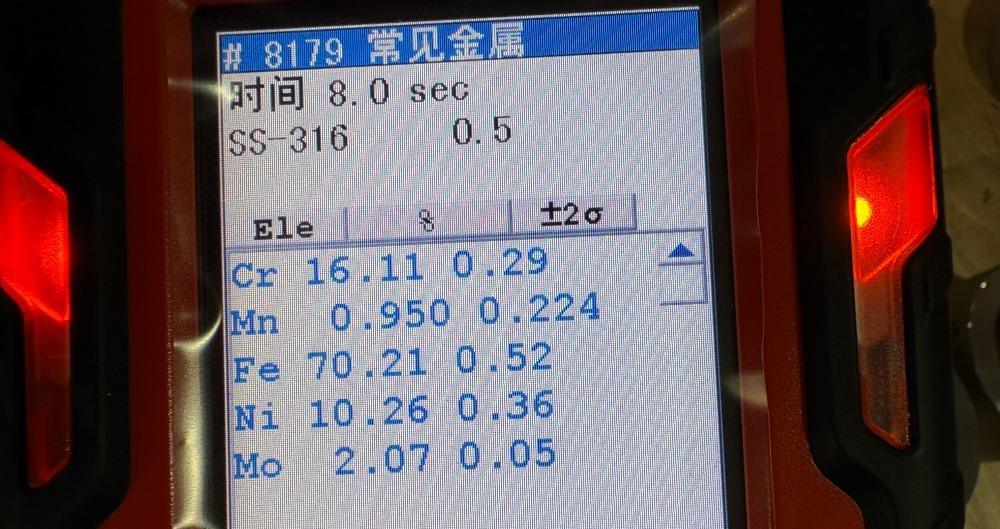

Kelopak bunga yang sudah jadi diperiksa berdasarkan gambar yang disetujui sebelum dilepaskan. Inspeksi akhir meliputi inspeksi dimensi berbasis gambar, verifikasi profil dan permukaan kawin, inspeksi visual dan kondisi permukaan, Identifikasi Material Positif (PMI), dan penerbitan Sertifikat Material EN 10204 3.1. PMI dilakukan untuk memverifikasi kualitas material komponen jadi dan mengurangi risiko tercampurnya material selama produksi. Hanya komponen yang memenuhi gambar dan persyaratan material tertentu yang diterima untuk pelepasan akhir.
Kelopak penukar panas adalah sisipan header internal yang dibuat khusus yang mendistribusikan media proses ke seluruh permukaan perpindahan panas dalam penukar panas. Ini dibuat dari pipa mulus sesuai gambar yang disetujui pelanggan dan bukan merupakan fitting standar ASME.
Tekanan desain mencapai hingga 350 bar tergantung pada proyeknya, dan kisaran suhu pengoperasian berkisar dari -196°C hingga +650°C. Batasan sebenarnya dikonfirmasi berdasarkan gambar dan spesifikasi proyek yang disetujui.
Kelopak dibuat dari baja tahan karat, paduan nikel, serta paduan titanium dan titanium. Pemilihan material mengikuti spesifikasi proyek pelanggan dan kondisi layanan.
Tidak. Kelopak bunga tidak memiliki dimensi industri yang tetap dan diproduksi secara ketat sesuai dengan gambar yang disetujui pelanggan. Kelengkungan, panjang, profil, bukaan, orientasi, dan dimensi antarmuka setiap komponen dikontrol oleh gambar.
